带驱动电机的土壤采样螺旋钻孔装置

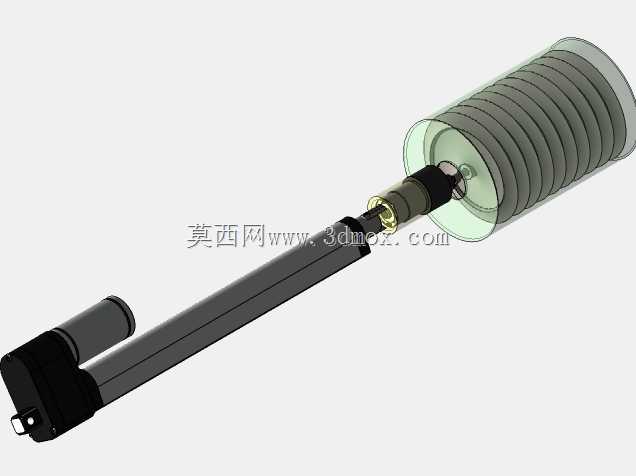

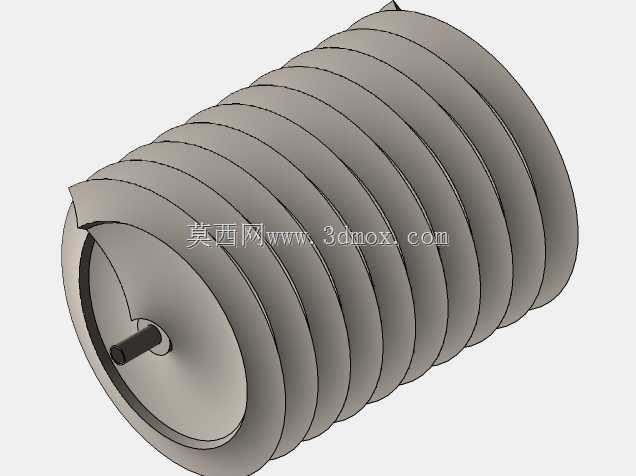

这套螺旋钻孔执行机构主要面向浅层土壤采样作业场景设计，适配野外地质勘查、农田土壤理化性状取样、场地环境调查等需要获取原状土柱的作业需求，整体结构围绕便携作业、低扰动取样的核心诉求搭建。从结构布局来看，装置将驱动单元与螺旋钻杆做同轴集成设计，动力输出端直接连接螺旋叶片的芯轴，省去了额外的传动换向结构，既压缩了整体轴向尺寸，也减少了传动环节的功率损耗，作业时动力直接作用于钻削端，启动响应更快，钻进过程的扭矩传递更直接。螺旋叶片采用等螺距连续卷制结构，叶片外缘做了小角度倒角处理，钻进过程中叶片可同步将切削下的土壤沿螺旋槽向上输送，避免土屑在孔底堆积造成卡钻，同时连续的螺旋槽结构能减少对孔壁的刮蹭扰动，保证取出的土样分层结构完整，满足土壤检测对样本原状性的要求。钻体前端的切削头采用对称双刃布局，刃口角度适配土壤层的切削特性，既能在黏质土层顺利切入，也能在含少量砾石的表层土层保持稳定钻进，不会因局部硬点出现钻体偏斜。驱动单元的外壳采用圆柱式封装结构，外壳表面做防滑滚花处理，方便作业人员手持操作，也可适配小型立式支架做固定安装，满足不同作业场景的安装需求。从安装边界来看，整体结构的最大外径由螺旋叶片的外缘尺寸决定，作业时所需的最小操作空间略大于钻体外径，无需额外扩大作业面，适合在植被覆盖的田间、狭窄的场地调查点位开展作业。芯轴末端的输出连接位采用标准的圆柱轴配合平键的连接结构，可根据作业需求更换不同直径、不同螺距的螺旋钻体，适配不同取样深度、不同土壤类型的作业要求，无需更换整套驱动单元，降低了多场景作业的配件成本。整套机构的重心沿钻体轴向分布，作业时操作人员只需施加稳定的轴向进给力即可，无需额外平衡侧向力矩，长时间手持作业的劳动强度更低，钻进过程的稳定性更好，能有效避免因钻体晃动造成的孔壁坍塌、土样散落问题。
