多通路法兰连接式流体换向管接头结构

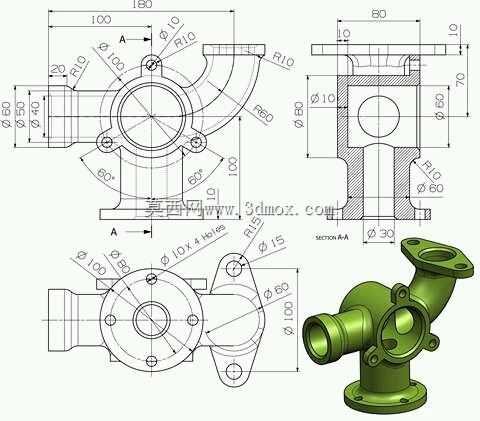

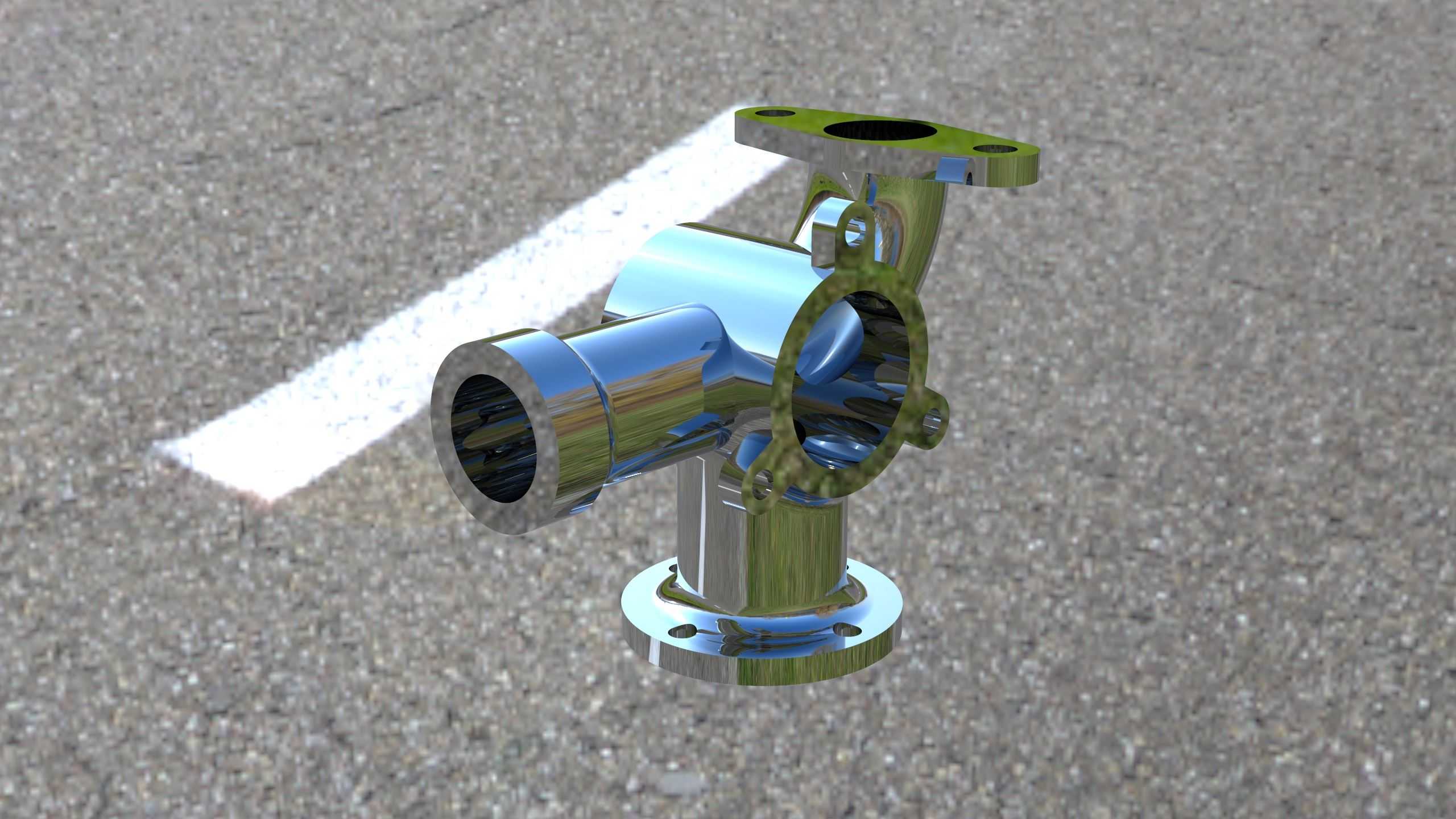

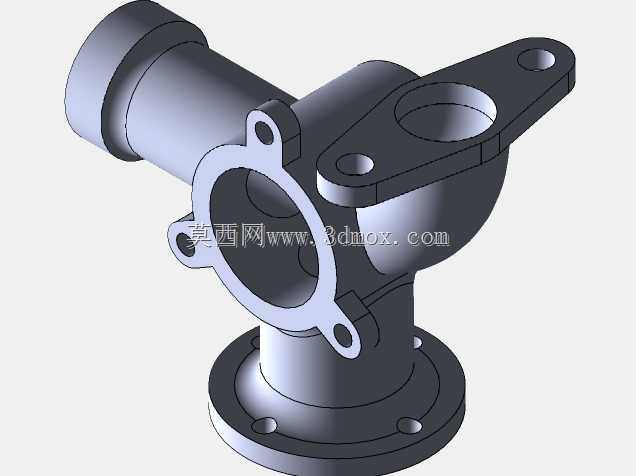

这款多通路管接头主要应用在工业流体输送管路的节点换向场景，常见于化工介质输送、车间冷却循环水系统、液压动力站管路排布、气动控制回路搭建等工况，用来实现不同走向管路的连通、介质流向切换以及多支路分流汇流，替代多个单弯头、短节拼接的管路组合，减少管路连接点的泄漏风险。从结构设计来看，接头采用三个正交方向的通路布局，上下两端设置带螺栓孔的法兰连接端，侧方设置两个不同口径的插接式连接端，其中一个侧端带快装卡接结构，适配不同规格的外接管路，不需要额外加工过渡接头就能完成异径管路的对接。设计阶段优先考虑了流道的平顺性，内部转角位置做了圆弧过渡处理，避免直角转角造成的介质流阻骤增，减少输送过程中的压力损失，同时降低介质内杂质在转角位置淤积堵塞的概率。接头主体的壁厚根据不同通路的承压需求做了差异化设计，法兰端因为要承受螺栓预紧力和管路轴向拉力，壁厚比侧方插接端厚2mm左右，法兰盘上的螺栓孔采用跨中分布方式，安装时可以根据管路走向调整0-90度的安装角度，适配现场复杂的排布空间。安装边界方面，上下法兰的端面平行度控制在0.1mm以内，保证和外接法兰对接时密封垫片受力均匀，不会出现偏压泄漏；侧方插接端的外径公差控制在h7级别，和软管或者硬管插接时的配合间隙均匀，配合密封圈可以承受1.6MPa的工作压力。整个接头的外部结构没有尖锐棱角，所有棱边都做了R2的倒钝处理，避免安装过程中划伤操作人员，也减少外部应力集中造成的结构开裂风险。不同通路的内部流道做了等通径设计，除了异径对接的通路外，其余通路的通流面积和外接管路保持一致，不会因为接头的存在造成管路通流能力下降。在液压系统应用场景中，这款接头可以直接安装在阀组的出油口位置，同时连接执行元件、回油管路和测压支路，减少阀组周边的管路接头数量，让整体管路排布更紧凑，降低系统故障点。在给排水或者冷却循环系统中，这款接头可以作为立管的分层分流节点，同时接出水平方向的供水支路和旁通回路，不需要在立管上额外开孔焊接支管，提升现场安装效率，也避免焊接造成的管路变形和锈蚀问题。
