内齿结构齿轮接头29齿传动构件

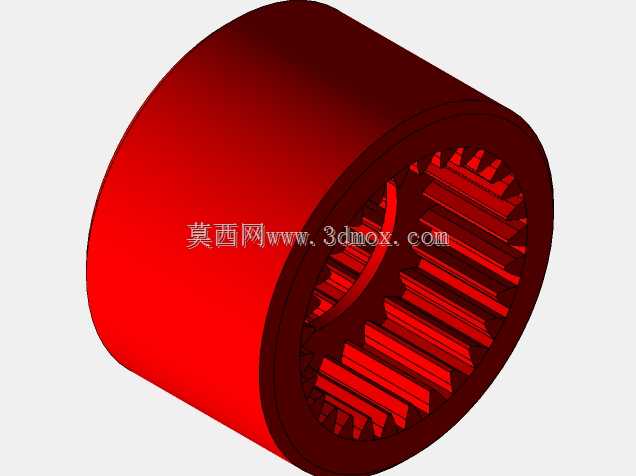

在重载传动系统的动力传递链路中，这类内齿结构的齿轮接头常作为同轴动力对接的核心构件，适配需要紧凑安装空间的传动场景，比如小型减速机的输入端对接、工装夹具的旋转动力传递、自动化设备的工位转台动力衔接等工况，相比外齿对接结构，内齿啮合的接触面积更大，同等模数下能承受更高的扭矩载荷，同时啮合过程的重合度更高，传动过程的冲击与噪音更小，适合中低速大扭矩的动力传递需求。从结构设计来看，该构件采用整体筒式结构，外壁为光滑圆柱面，可直接与配套的轴承内圈或者安装座孔配合，安装时无需额外的定位法兰，依靠圆柱面的公差配合即可实现径向定位，轴向可通过卡簧或者端盖实现限位，能有效压缩传动组件的轴向安装尺寸，适配安装空间受限的设备布局。内齿部分采用29齿的齿形设计，齿向沿筒体轴向平行排布，属于直齿内齿圈结构，加工时可通过插齿工艺完成齿形加工，齿形参数经过啮合校验，与配套外齿轮啮合时不存在根切与齿顶干涉问题，齿侧间隙控制在合理范围，既能保证传动过程的灵活无卡滞，又能避免间隙过大导致的传动回程误差，满足需要正反转切换的传动场景精度要求。在实际选型应用时，需要注意该构件的内齿齿顶圆、齿根圆尺寸与配套外齿轮的参数匹配，筒体外径与安装座孔的配合公差建议选用H7/k6的过渡配合，既能保证安装后的同轴度，又便于后期维护拆卸；筒体的轴向长度需要匹配安装位的深度，保证内齿与外齿轮的啮合长度达到齿宽的80%以上，避免局部齿面受力过大导致的齿面磨损加剧。这类内齿齿轮接头在轻工机械、包装设备、小型输送线的动力单元中应用广泛，设计时充分考虑了加工工艺性与装配便捷性，没有复杂的异形结构，常规的机加工设备即可完成生产，齿面可根据实际载荷需求选择表面淬火处理，提升齿面的耐磨性能，延长构件的使用寿命。在传动系统装配时，需要保证该内齿接头与配对外齿轮的同轴度误差控制在允许范围内，否则会出现啮合偏载，导致齿面局部应力集中，严重时甚至会出现断齿故障；日常维护时可定期检查齿面的磨损情况，在齿面涂抹适配的润滑脂，降低啮合过程的摩擦损耗，保障传动系统的稳定运行。
