摩托车上联板锻件结构设计

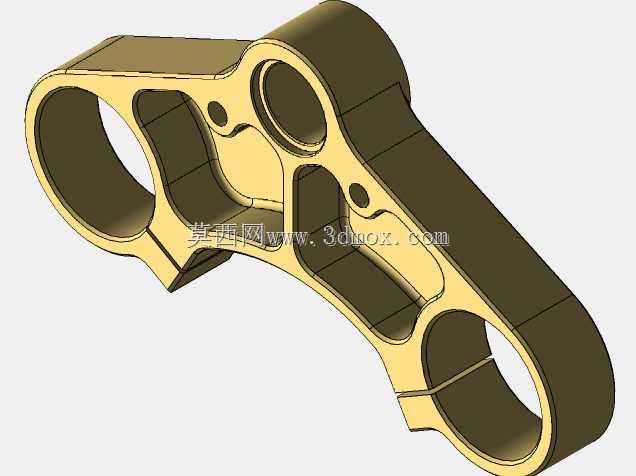

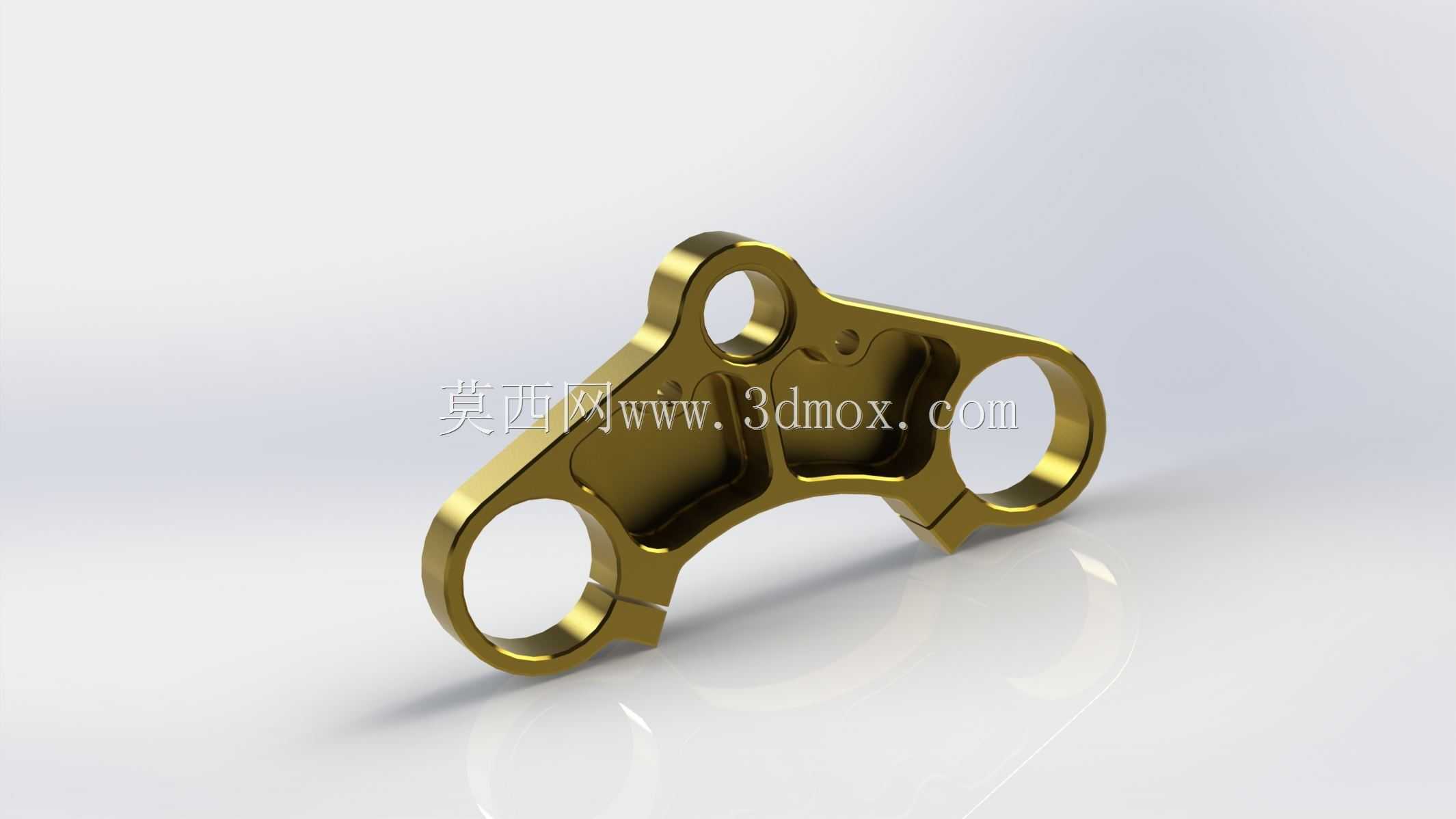

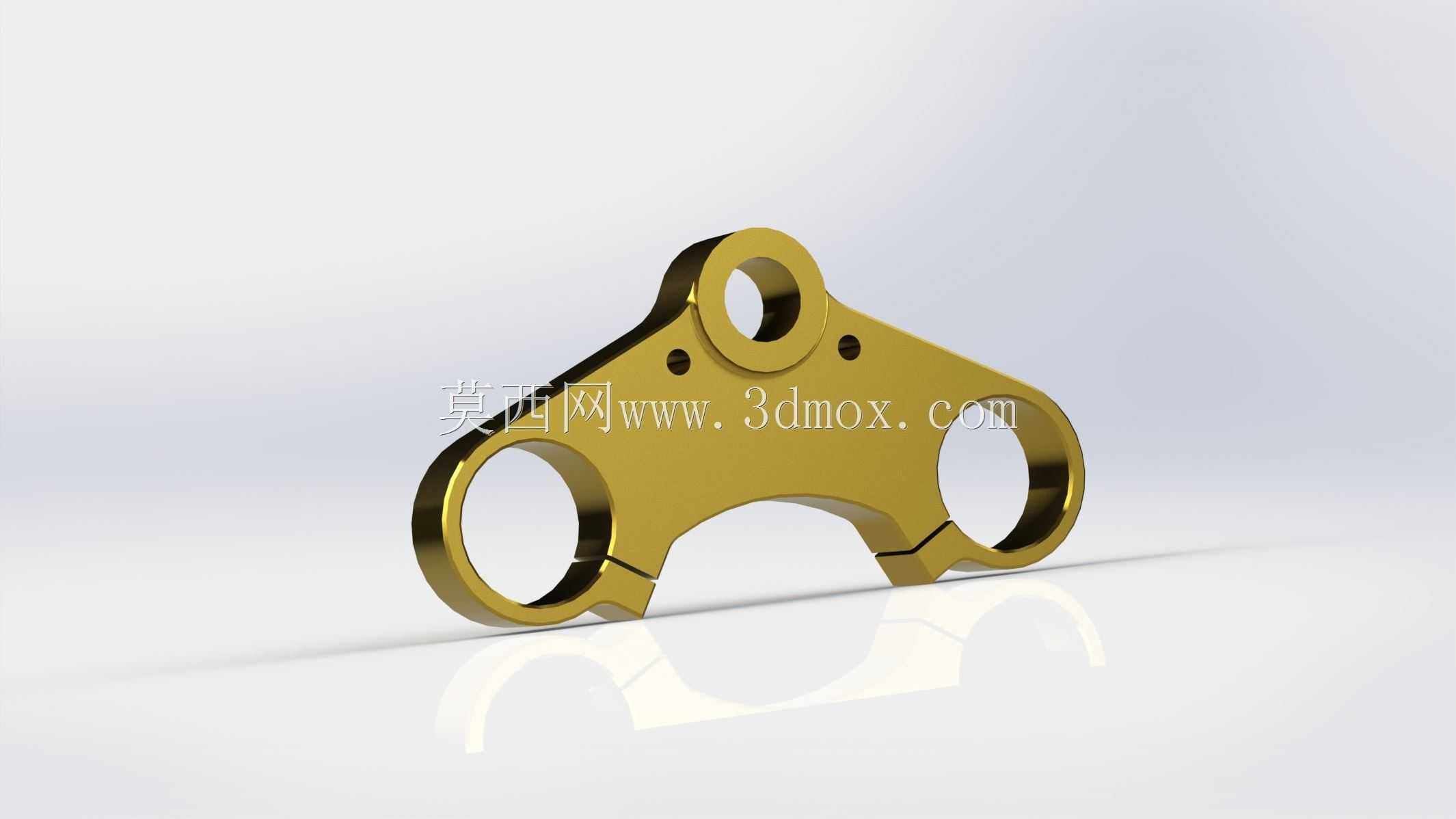

该锻件为摩托车转向系统核心连接构件，日常装配于方向柱顶部位置，承担着固定左右前减震器上端、连接方向把的核心作用，骑行过程中手把传递的转向力矩会通过该构件均匀传导至两侧减震筒，带动前轮完成转向动作，同时在车辆经过颠簸路面时，该构件还需承接减震器上行传递的冲击载荷，是保障骑行转向精度与行驶稳定性的关键受力件。从结构设计逻辑来看，该锻件采用一体化模锻成型工艺，整体为异形三叉式布局，三个环形安装孔分别对应方向柱安装位与左右减震器夹持位，孔位同轴度公差控制在0.02mm范围内，避免装配后出现减震筒偏磨、转向卡滞的问题；构件主体采用不等厚筋条布局，在安装孔位周边做了局部加厚处理，筋条过渡位置全部采用大圆角平滑过渡，最大程度降低锻造成型过程中的应力集中问题，同时减少长期交变载荷作用下的疲劳开裂风险。从安装边界来看，两侧减震安装孔的中心距与对应车型前减震的开档尺寸完全匹配，孔内径与减震筒外径保持H7/h6的间隙配合公差，装配时无需额外扩孔或打磨，直接通过锁紧螺栓即可完成夹持固定；中间方向柱安装孔内预留了键槽定位结构，装配时与方向柱顶端的定位键配合，可避免转向过程中构件与方向柱出现相对转动，保障转向力矩的精准传递。构件表面预留了方向把安装座的贴合平面，平面度公差控制在0.03mm以内，保证方向把安装后无翘曲、松动问题。不同于普通铸造连接件，该锻件通过模锻工艺成型后内部金属流线连续完整，整体抗拉强度、抗冲击韧性远高于同尺寸铸造件，能够适配大排量越野摩托车、街车在复杂路况下的高强度使用需求，在急加速、紧急制动、过弯侧倾等工况下，可稳定承接各个方向的复合载荷，不会出现变形、断裂等失效问题。设计过程中还对构件的非受力区域做了局部挖槽减重处理，在不降低整体结构强度的前提下，尽可能减少构件自重，降低转向系统的簧下质量，提升车辆转向的灵活度与操控响应速度。
