便携式应急接尿漏斗结构设计

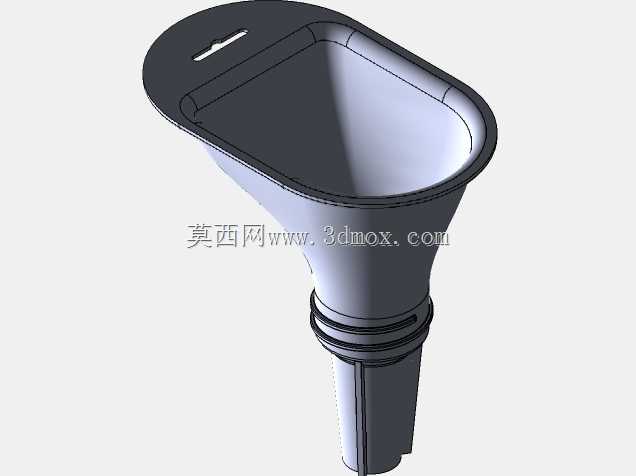

这款接尿漏斗的结构设计，核心围绕户外应急、卧床护理、车载应急等多场景的使用需求展开，从实际使用的痛点出发做结构优化，避免了传统同类产品易渗漏、握持不便、适配性差的问题。首先看上部的接液腔体，采用大开口椭圆弧面设计，开口边缘做了外翻加厚的圆弧过渡，接触人体皮肤时不会产生硌压感，同时大开口的轮廓能完全贴合人体生理曲线，从根源上减少使用过程中的侧漏风险，腔体内部做了顺滑的渐变弧面，没有直角死角，液体能够顺着内壁快速下流，不会在腔体内残留挂壁，使用后清洁也更方便。上部腔体的顶端设置了挂孔结构，既可以穿挂绳随身携带，也能在收纳时挂置晾干，避免平放时残留液体溢出污染周边。腔体向下逐步收窄形成过渡锥段，锥段的锥度经过反复调整，既保证液体下流的速度不会过快导致喷溅，也不会因为锥度过缓造成液体滞留，锥段外壁做了两道环形的凸起限位筋，当外接引流袋或者延长导管时，这两道筋可以卡住导管的内壁，增加连接的摩擦力，防止使用过程中导管脱落造成渗漏。下部的出液管采用等径直管设计，管径匹配常规的引流导管内径，能够直接适配市面上多数通用的引流配件，不需要额外做转接头适配，出液管的长度控制在合理范围，既保证插入导管后的连接深度足够，也不会因为过长导致收纳时占用多余空间。整体结构采用一体化成型的设计思路，没有拼接缝隙，避免了缝隙处藏污纳垢或者渗漏的问题，壁厚设计均匀，既保证整体结构的强度，手持施力时不会出现变形塌陷，也不会因为壁厚过大导致整体重量偏高，长时间手持或者随身携带不会产生累赘感。从安装适配的角度看，这款漏斗不需要额外的固定安装结构，手持即可使用，整体外形轮廓流畅，没有尖锐的棱角，放在背包、车载储物格、护理包内都不会刮蹭其他物品，上部的挂孔也可以配合快挂扣挂载在背包外侧，取用十分方便。在护理场景使用时，光滑的内壁可以直接用清水冲洗消毒，没有清洁死角，能够反复使用；在户外长途驾驶、野外作业场景下，紧凑的体积可以随手放在车门储物槽内，遇到应急情况可以快速取用，解决特殊场景下的如厕难题；针对卧床行动不便的人群，这款漏斗的握持区域做了加宽处理，护理人员或者使用者自己手持时能够稳定施力，不需要大幅度调整体位就能完成使用，减少护理过程中的搬动负担。
