6000型深沟球滚动轴承结构设计

作为回转传动系统里最基础的支撑元件，这款6000规格的深沟球轴承，日常在轻工输送线、小型电机输出端、家用器械传动位、精密仪表回转机构里随处可见，核心作用是承接轴系运转过程中的径向载荷，同时可兼顾少量双向轴向载荷，把轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗，减少轴颈与安装座的直接磨损，延长整套传动机构的服役寿命。

从设计逻辑上看，这款轴承采用最经典的深沟滚道构型，内圈、外圈的滚道曲率与配套滚动体的曲率做了匹配优化，滚道截面的圆弧半径略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免局部应力集中造成的早期点蚀失效。两侧的密封结构采用接触式橡胶密封设计，能够在常规粉尘、少量溅水的工况下阻挡外界杂质进入轴承内部滚道区域，同时锁住内部填充的润滑脂，减少日常维护的补脂频次，适配多数免维护的安装场景。

实际选型安装时需要注意，这款轴承的内圈与轴颈采用基孔制过渡配合，外圈与轴承座孔采用基轴制间隙配合，安装前要确认轴颈的圆柱度、轴肩的垂直度公差符合安装要求，避免装配后轴承内圈偏斜造成运转卡滞、温升异常。轴承的轴向安装边界要预留足够的密封件压缩空间，轴肩与座孔的挡肩高度不能超过轴承内、外圈的倒角尺寸，否则会造成装配不到位，甚至顶坏密封件。

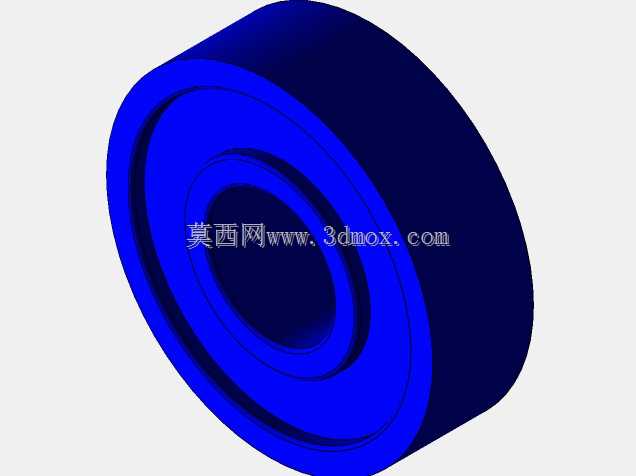

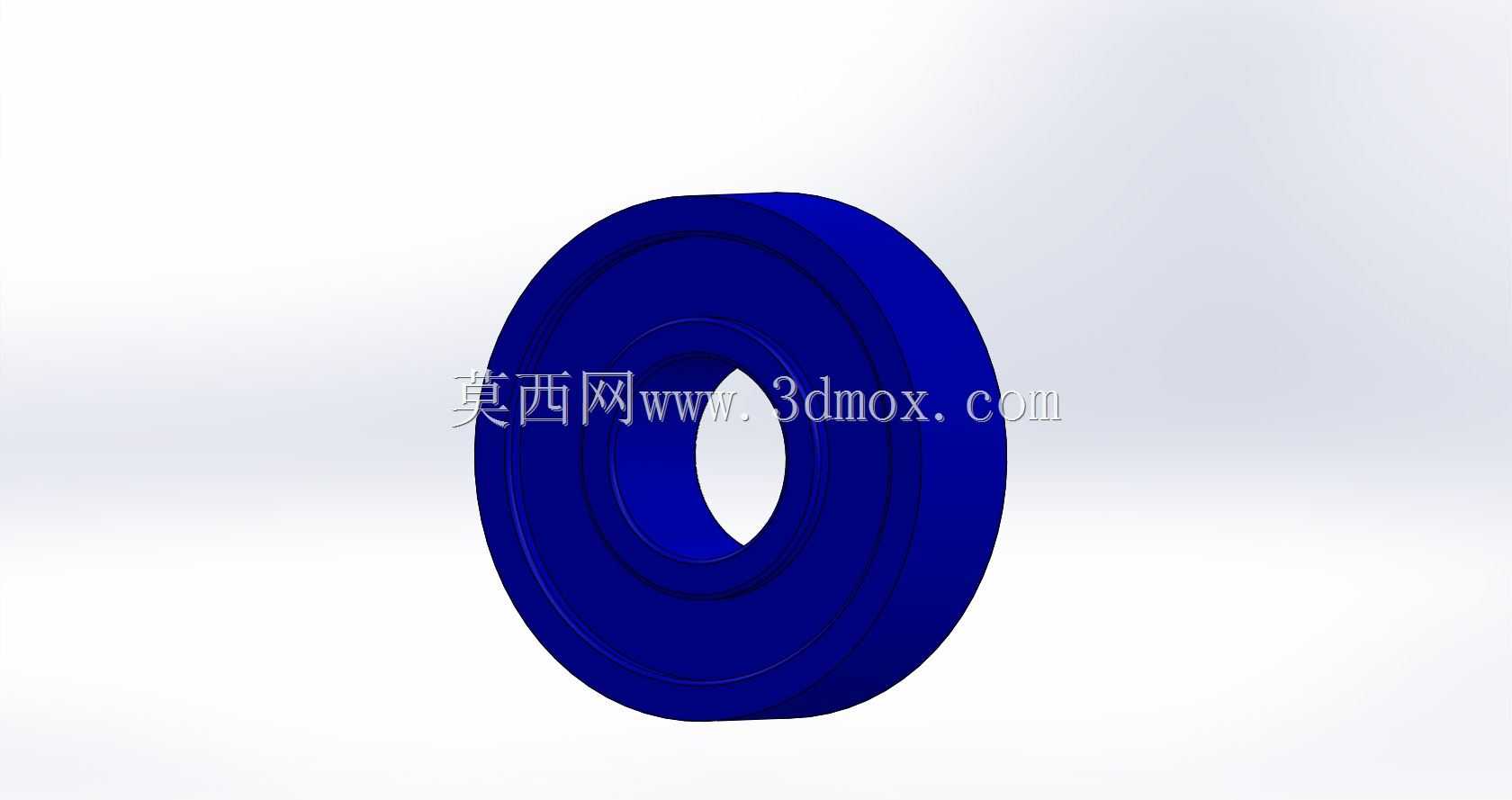

建模过程中对滚道的曲率、倒角尺寸、密封槽的位置都做了参数化处理，钢球的排布保持均匀等分，保持架的兜孔间隙符合常规冲压保持架的设计规范，既保证钢球运转时不会发生相互摩擦碰撞，又能控制保持架的窜动量，避免高速运转时保持架产生额外振动。这类薄壁深沟球轴承的径向尺寸紧凑，适合安装空间受限的轻载传动场景，在小型风机、办公设备转轴、医疗器械传动机构中应用十分广泛，选型时需要根据实际工况的载荷大小、运转转速、环境温度确认润滑脂类型与配合公差，才能保证轴承达到设计预期的使用寿命。
