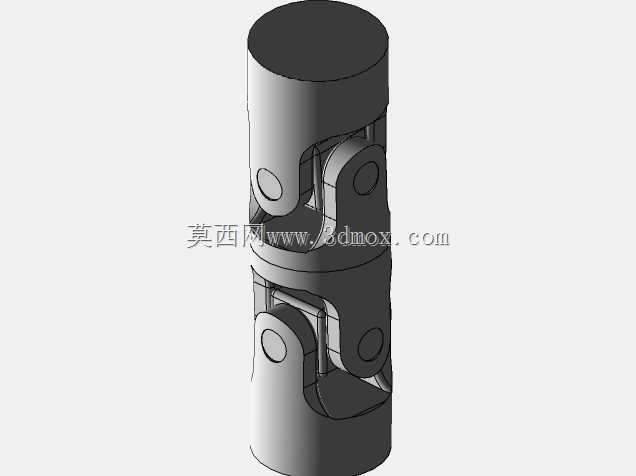

拖拉机用双十字轴式万向传动联轴结构

这类双十字轴万向节结构，在农用拖拉机的动力传递链路里承担着核心的变角度扭矩传输作用，不少人在做农机传动系统选型时，容易忽略万向节的安装角度边界，导致作业过程中出现传动异响、十字轴轴颈过早磨损的问题。从实际田间作业场景来看，拖拉机带旋耕机、犁具作业时，底盘与后悬挂农具之间的相对位置会随地形起伏、农具升降不断变化，传动轴的输入与输出端轴线夹角始终处于动态变动状态，普通的刚性联轴节完全无法适应这种持续的角度偏移，而双十字轴结构的万向节，能够在两轴轴线存在较大夹角的工况下，稳定传递旋转扭矩，不会出现卡滞或传动中断的问题。从结构设计逻辑来看，该结构采用上下两组十字轴铰接的布局，单节万向节存在的输出端转速不等速问题，通过双节串联的布置方式可以实现有效抵消，只要保证中间连接段的两端叉面处于同一平面，且输入轴、输出轴与中间段的轴线夹角保持一致，就能让输出端的转速与输入端完全同步，避免传动过程中产生附加的交变载荷，减少对变速箱、农具输入端轴承的冲击。在设计建模过程中，需要重点关注十字轴轴颈与轴承套的配合间隙，间隙过大会导致传动回程差增大，作业时产生明显的冲击噪音，间隙过小则会在大角度传动时出现润滑脂填充不足、转动卡滞的问题；同时要明确两端连接轴的外径尺寸、安装孔位的跨距，确保与拖拉机动力输出轴、农具输入轴的安装尺寸完全匹配，避免现场安装时出现轴头无法插入、连接螺栓孔对不齐的问题。另外，万向节的最大允许折角是选型时的核心参数，要结合拖拉机悬挂农具的最大提升高度、作业时的最大地形落差，计算传动轴的最大摆角，预留足够的安全余量，避免极限工况下万向节出现锁死、十字轴断裂的故障。在外形轮廓上，该万向节整体为圆柱式布局，铰接部位做了圆弧过渡处理，避免转动过程中与周边的机架、护板发生运动干涉，铰接处的注油通道要与十字轴的内部油道完全连通，保证日常保养时润滑脂能够顺利到达四个轴颈的摩擦面，延长部件的实际使用寿命。不少新手建模时容易忽略万向节的运动包络空间，只按照静态尺寸绘制结构，等到装配到整机做运动仿真时才发现，大角度摆动时叉形接头会和周边部件发生碰撞，不得不反复调整周边部件的安装位置，反而增加了整体设计的迭代成本。
