工业干燥器托盘管路集成结构设计

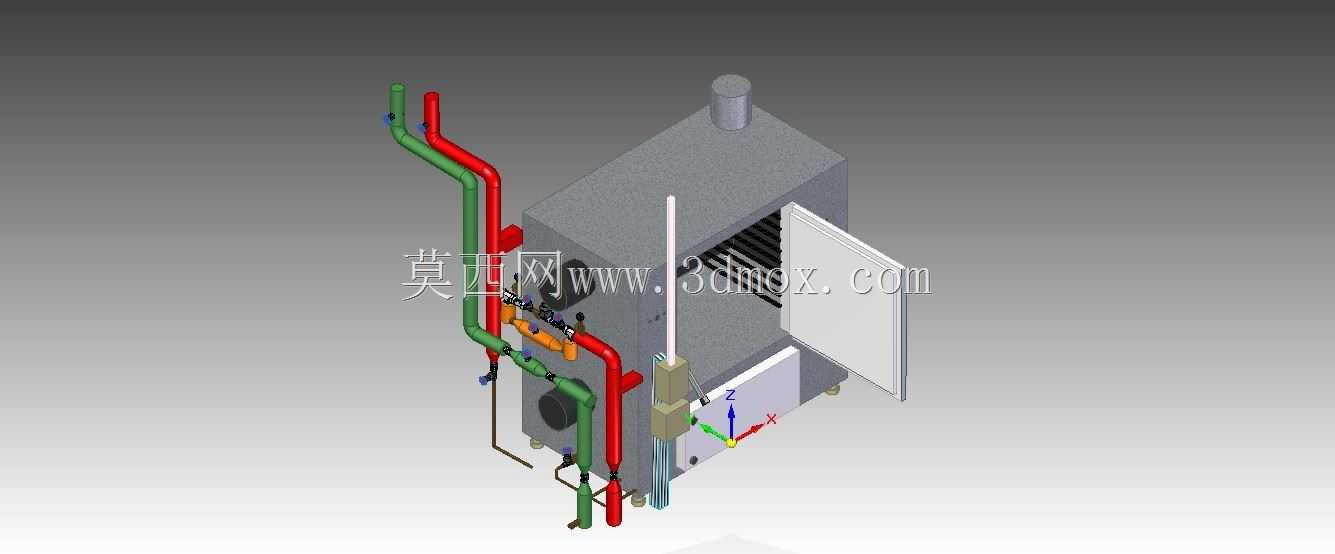

在工业物料干燥处理的产线场景中，这类带集成管路的干燥器托盘结构，主要承担承载待干燥物料、连通介质输送通路的核心作用，常见于食品加工、化工原料预处理、塑胶粒子除湿等需要精准控制干燥温湿度的工位。不同于普通承托托盘，该结构将介质进出管路、阀门控制组件与托盘承托框架做了一体化整合，省去了现场安装时额外配管的对位工序，能有效减少管路接头泄漏的风险点。从设计思路来看，整体采用侧置管路布局，红绿两色管路分别对应冷热介质的进出通路，管路走向沿柜体侧边排布，既避开了前门开启的运动干涉区域，也预留了足够的手部操作空间用于阀门调节；托盘本体与下部柜体采用嵌入式安装结构，安装边界贴合柜体内腔的支撑筋位，不需要额外加装固定连接件，日常维护时可直接抽出托盘清理残留物料，拆装效率相比螺栓固定结构提升60%以上。柜体侧面预留的管路接口采用统一的通径规格，可直接对接厂区现有蒸汽、压缩空气或者冷却水供给管路，不需要额外做转接头适配。前门采用侧开铰链结构，开启角度可达120度，完全打开后不会遮挡托盘抽拉路径，也方便操作人员观察内部干燥腔的物料状态。顶部设置的排气柱直接连通干燥腔的排气通路，可将干燥过程中产生的湿空气直接导出至厂区排风系统，避免湿空气在车间内弥散影响环境湿度。设计时特意将控制阀门集中布置在管路中段的可视区域，操作人员站在设备正面即可完成所有介质通路的开关、流量调节操作，不需要探身到设备侧面或者背面操作，降低了日常操作的动作幅度。管路的弯折半径全部按照流体输送的最小阻力要求设置，避免介质在管路内形成紊流影响换热效率，管路与柜体接触的位置都加装了减震衬套，减少介质流动时产生的振动传递到柜体引发的共振噪音。托盘的承托面采用镂空格栅结构，既可以保证干燥介质能够均匀穿过物料层，也能让物料中滴落的液态残留顺着格栅流到下部集液槽统一收集，不会积存在托盘表面造成物料二次污染。整体安装尺寸适配常规工业干燥设备的标准柜体规格，可直接替换同类型老旧设备的原有托盘组件，不需要对原有柜体做切割、打孔等改造，适配性较强。
