液压系统油箱用多孔吸油过滤罩结构

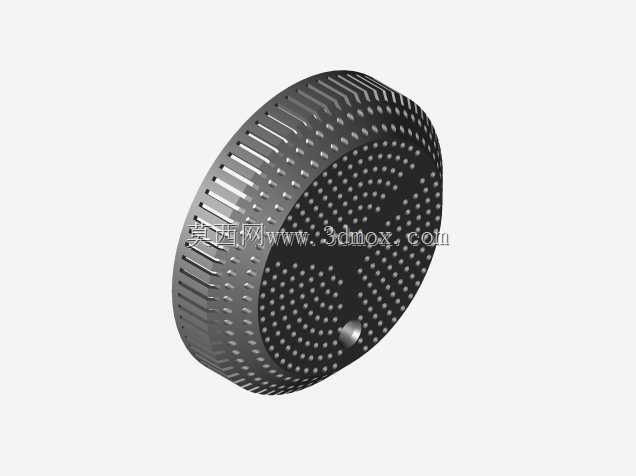

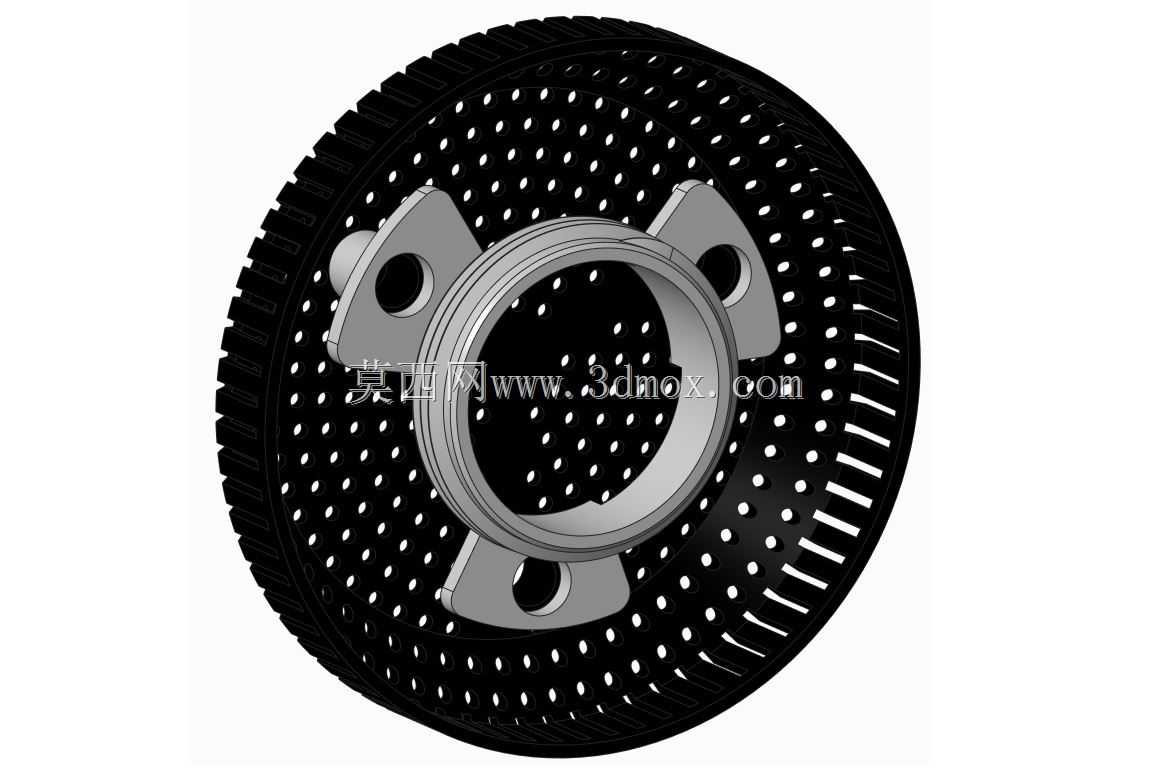

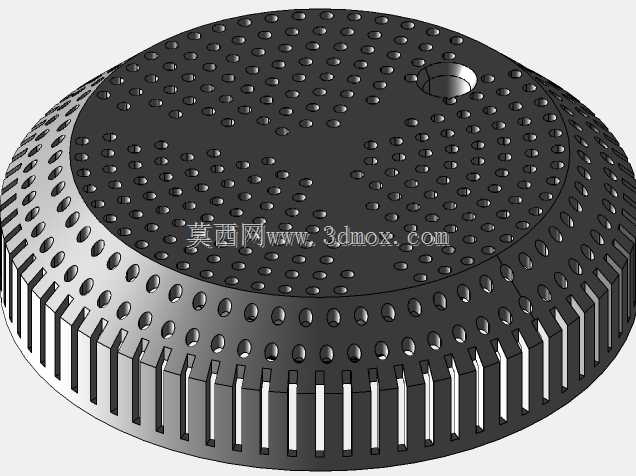

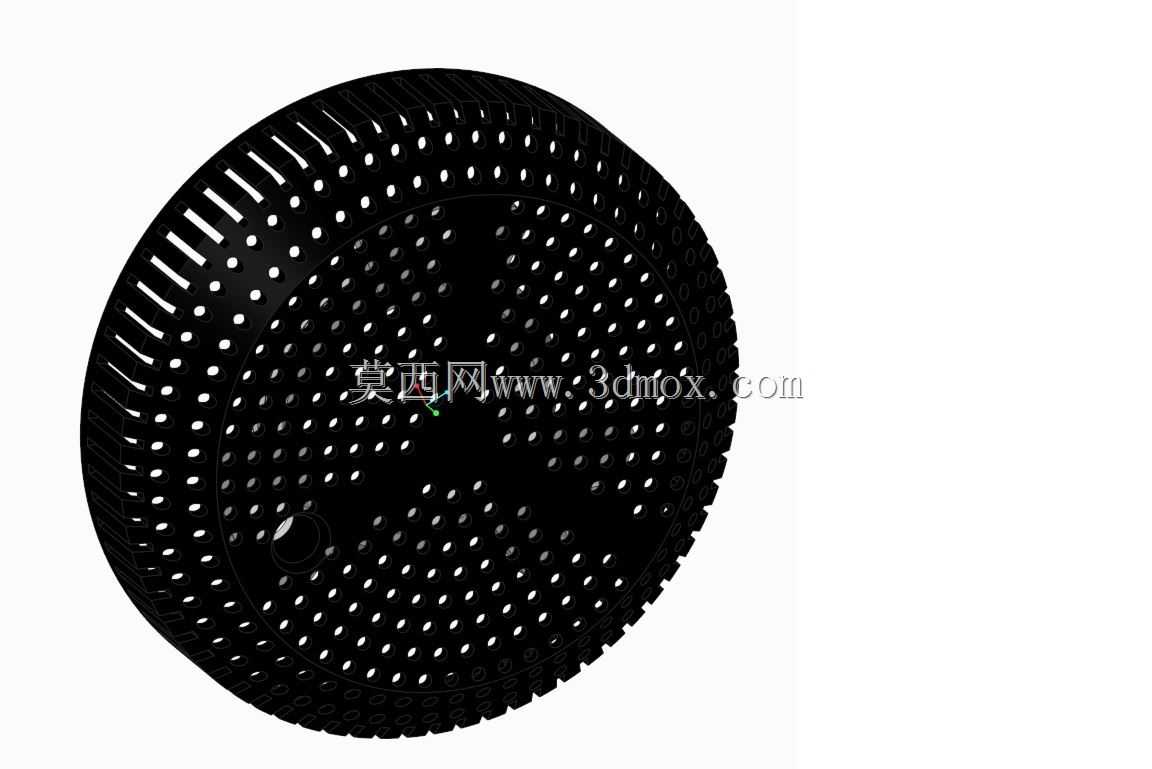

在液压传动系统的油箱单元设计中，吸油端的前置防护直接决定了液压泵的使用寿命与整个油路的清洁度等级，这款多孔结构的吸油罩正是安装在油箱内部吸油管入口处的核心防护构件。日常设备运行过程中，油箱内会不可避免地混入加工残留铁屑、密封件磨损碎屑、管路老化脱落的橡胶颗粒，以及加注液压油时带入的外界杂质，这类硬质颗粒一旦随油液进入液压泵，会快速刮伤泵体内的柱塞、配流盘等精密配合面，引发内泄增大、压力输出不稳等故障，严重时甚至会直接造成泵体抱死报废，而该吸油罩的核心作用就是在油液进入吸油管路前完成第一道粗滤，将尺寸大于滤孔的杂质全部拦截在罩体外侧。从结构设计来看，这款吸油罩采用整体穹顶式弧面造型，相比传统平面滤网结构，弧面设计能够大幅增加油液通过的有效过流面积，即使罩体表面部分区域被附着的杂质堵塞，剩余的通流面积依然可以满足液压泵额定转速下的吸油流量需求，避免因通流不足产生吸空、气蚀等问题。罩体表面均匀排布的两类通流结构各有作用：长条形开槽主要分布在罩体边缘区域，负责大流量油液的快速通过，圆形小孔则覆盖罩体的主体弧面，在保证通流能力的同时，对不同形态的杂质实现更稳定的拦截效果，两类孔位的排布经过通流阻力校核，不会造成额外的吸油阻力升高。罩体边缘设计有整圈的安装贴合边，安装时可直接通过压盖或者卡箍固定在吸油管的端部法兰面上，贴合边的平面度经过结构优化，安装后不会出现侧向缝隙，避免杂质从安装结合处漏入吸油管路。在实际选型匹配时，需要结合液压泵的额定流量核算罩体的总通流面积，通常要求罩体的有效通流面积不小于吸油管通流截面积的三倍，以此抵消杂质附着带来的通流面积衰减，同时罩体的整体外径要小于油箱内部安装位置的最小空间尺寸，保证罩体与油箱侧壁、底部之间留有足够的间隙，避免罩体贴壁造成局部通流受阻。设计建模过程中，需要重点保证所有滤孔的边缘无毛刺、锐边，防止长期油液冲刷过程中孔边脱落金属碎屑造成二次污染，同时罩体的整体强度要满足油箱内油液晃动的冲击载荷，避免在设备启停、移动工况下出现罩体变形、开裂的问题。
