HORIMETRO Quartzo RL0-000-CR 仪表结构设计

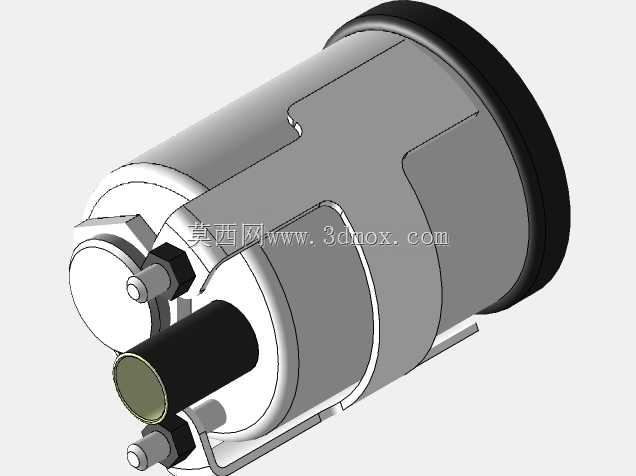

这款圆形结构的测量类仪表，常被集成在工业设备操控面板、车载检测工位、实验台架的观测位上，用来实时反馈对应工况下的被测参数数值，帮现场操作人员快速掌握设备运行状态，避免参数超限引发的设备故障或生产偏差。从结构设计来看，整体采用圆柱筒式主体布局，后端的黑色橡胶圈是安装密封结构，嵌入面板安装孔后能起到防尘防溅的作用，适配工业现场多粉尘、偶有液体飞溅的复杂使用环境，安装时不需要额外加装密封垫片，靠橡胶圈的过盈配合就能实现面板与仪表本体之间的密封固定。前端伸出的金属接头是信号与供电的连接端，两个带锁紧螺母的接线柱可以适配不同线径的信号线缆，拧紧螺母后能避免设备运行振动导致的接线松脱，保证信号传输的稳定性，中间的金属管段是测量介质的导入通道，直接对接被测管路或者传感单元，减少中间转接带来的测量误差。设计过程中优先考虑了安装兼容性，主体外径匹配行业通用的面板开孔尺寸，安装深度控制在常规操控面板的容纳范围内，不会因为仪表本体过长干涉面板后方的布线空间，接线端的朝向也做了优化，安装完成后线缆可以顺着面板后方的走线槽排布，不会出现线缆过度弯折的情况。外壳采用硬质工程塑料一体成型的结构，表面做了哑光处理，避免现场强光反射影响操作人员读值，外壳上的卡扣结构和内部机芯的固定卡槽对位精准，装配时不需要额外打胶就能把机芯牢牢固定在壳体内，后期维护拆解也很方便，不需要破坏外壳结构就能完成机芯校准或者零部件更换。前端的观测窗口采用高透耐磨材质，长期擦拭也不会留下划痕，保证读值清晰度，窗口和壳体之间采用超声波焊接密封，能阻挡水汽进入仪表内部，保护内部的测量元件不受潮损坏。这类仪表的结构设计没有冗余的突出部件，整体外观简洁流畅，安装后和操控面板的贴合度很高，既满足工业场景的耐用性要求，也兼顾了操控面板的整体视觉规整性，在结构建模阶段就充分考虑了注塑成型的工艺要求，外壳壁厚均匀，没有出现壁厚突变导致的注塑缩痕问题，卡扣位置的脱模斜度设置合理，量产时的成品率能得到有效保障。
