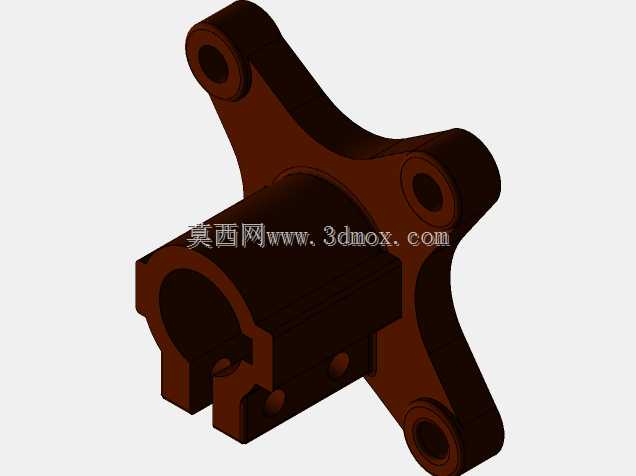

舵机轴毂连接结构三维数模

在中小型船舶舵系、地面行走机械转向操纵机构的传动链路里，轴毂是承担扭矩传递、消除周向传动间隙的核心受力零件，这类零件的设计合理性直接决定操纵动作的响应精度与长期运行可靠性。从结构设计逻辑来看，该零件采用分体夹装式的轴孔设计，轴孔内壁预留了键槽适配空间，夹装开口两侧设置了锁紧螺钉安装位，装配时通过拧紧锁紧螺钉可让轴孔产生均匀的弹性形变，抱紧穿过的舵轴外圆面，相比传统过盈配合的轴毂连接，这种结构既降低了轴系装配的对位难度，也能在长期运行出现磨损后，通过调整锁紧力矩补偿配合间隙，减少维护更换成本。零件向外延伸出三臂式安装耳座，每个耳座上都加工有同轴度要求较高的铰接通孔，用于和舵柄的环箍结构形成铰接连接，耳座的分布角度经过受力仿真优化，能将舵轴输出的扭矩均匀分散到三个铰接点上，避免单点应力集中导致的耳座断裂问题。在安装边界设计上，轴孔的内径尺寸适配常用规格的操纵舵轴，夹装部位的外轮廓做了圆弧过渡处理，避免装配时与周边的舵系护罩、限位支架产生运动干涉，三个耳座的铰接孔中心到轴孔中心的距离经过严格计算，保证舵柄摆动时的力臂长度符合操纵力矩的设计要求，不会出现力臂过短导致操纵费力、或是力臂过长导致结构刚性不足的问题。实际应用场景中，这类轴毂不仅可用于船舶舵系的传动连接，也可适配各类需要周向固定、同时需要铰接外部操纵杆件的传动轴系，比如工业阀门的手动操纵机构、小型工程机械的转向传动链路等场景。设计过程中需要重点关注轴孔与耳座铰接孔的位置度公差，若位置度偏差过大，会导致舵柄安装后出现卡滞、传动回差过大的问题，夹装开口的宽度也要经过弹性形变计算，既要保证锁紧时能产生足够的抱紧力，也要避免开口宽度过小导致锁紧时零件出现应力开裂。零件的壁厚分布做了等强度优化，受力较大的轴孔根部位置做了加厚处理，耳座与主体连接的位置设置了加强筋结构，在控制整体零件重量的前提下，最大化提升结构的抗扭、抗弯折性能，满足高频次往复操纵的使用寿命要求。
