农业谷物干燥处理成套设备结构设计

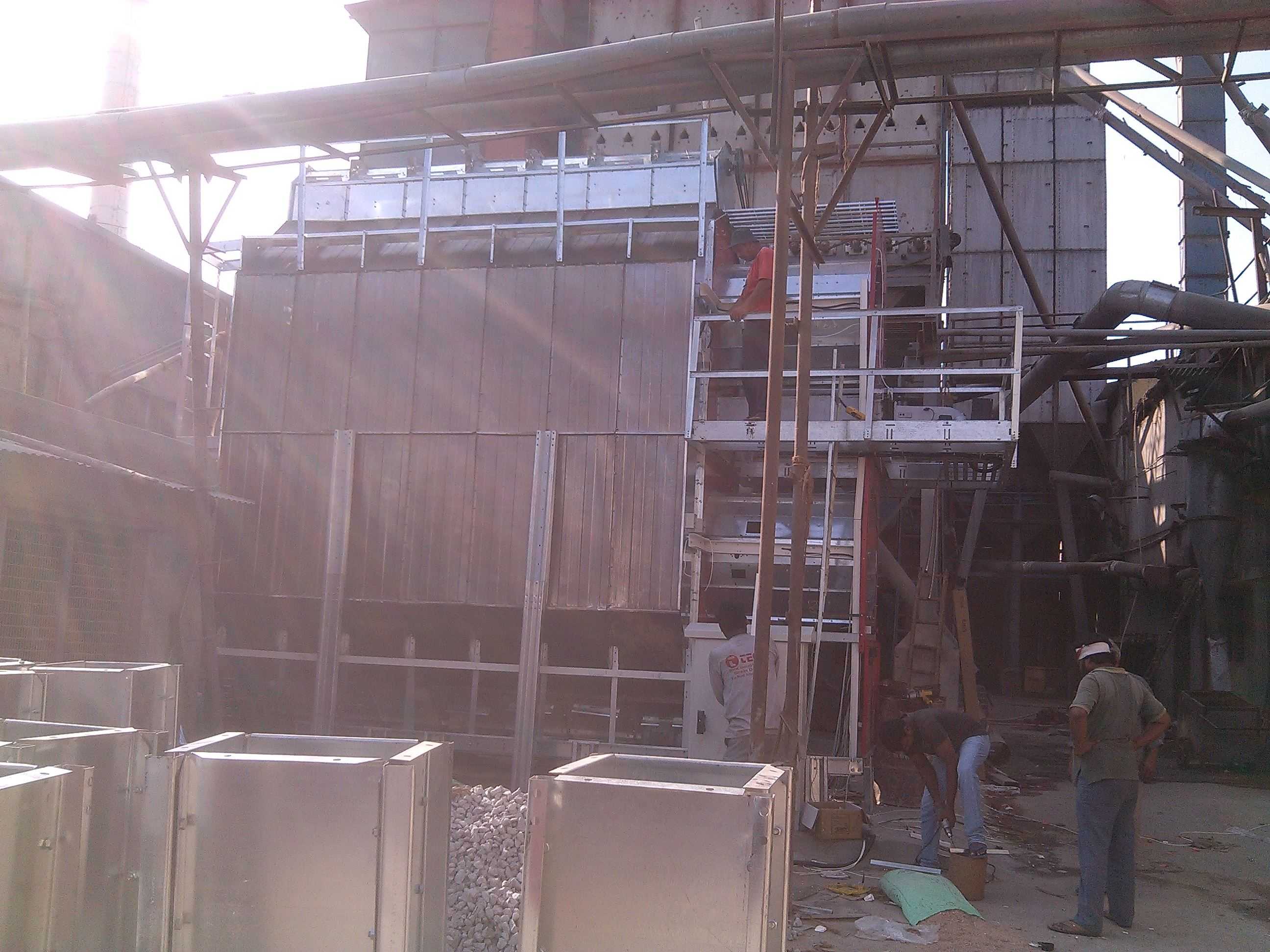

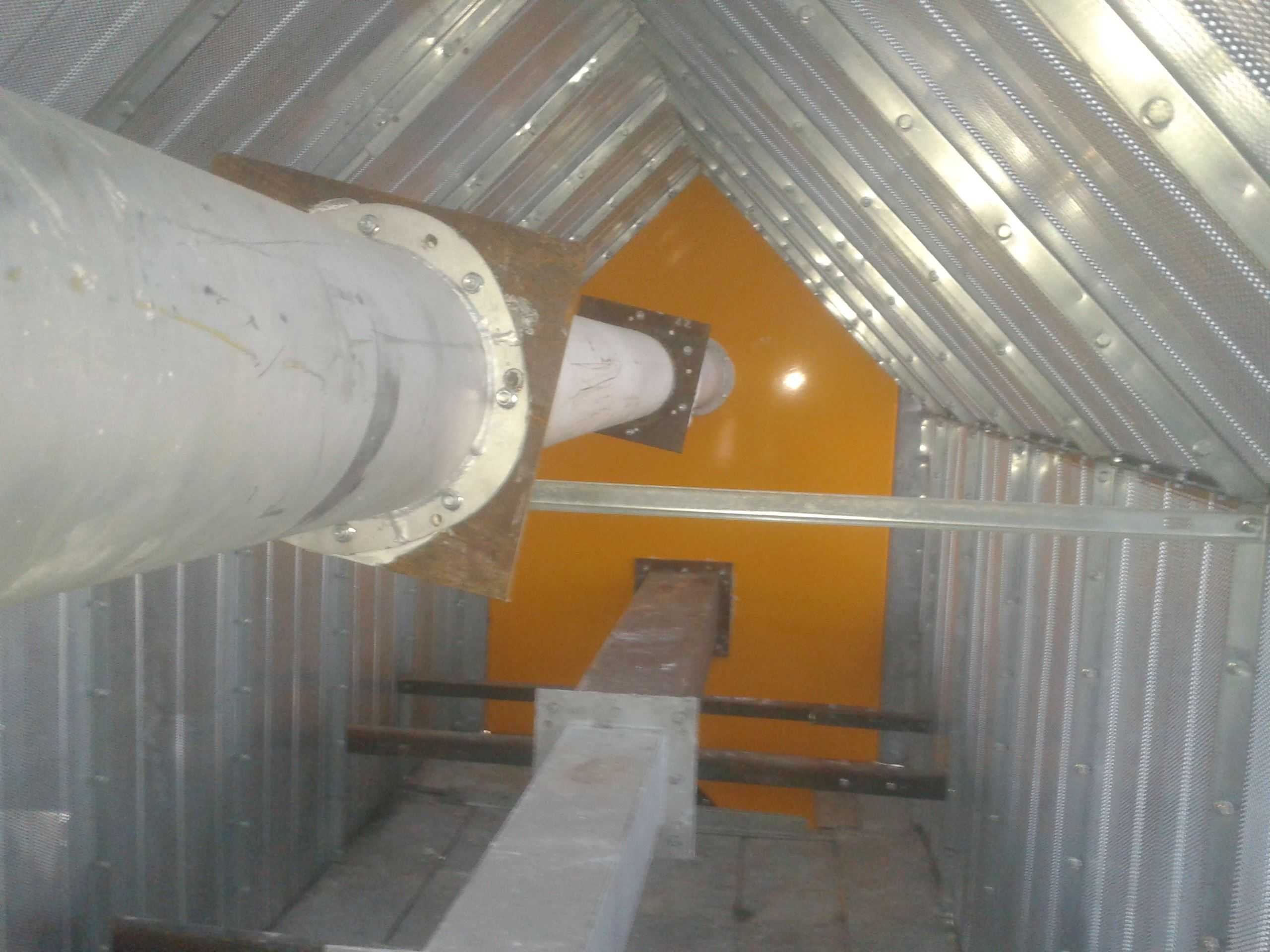

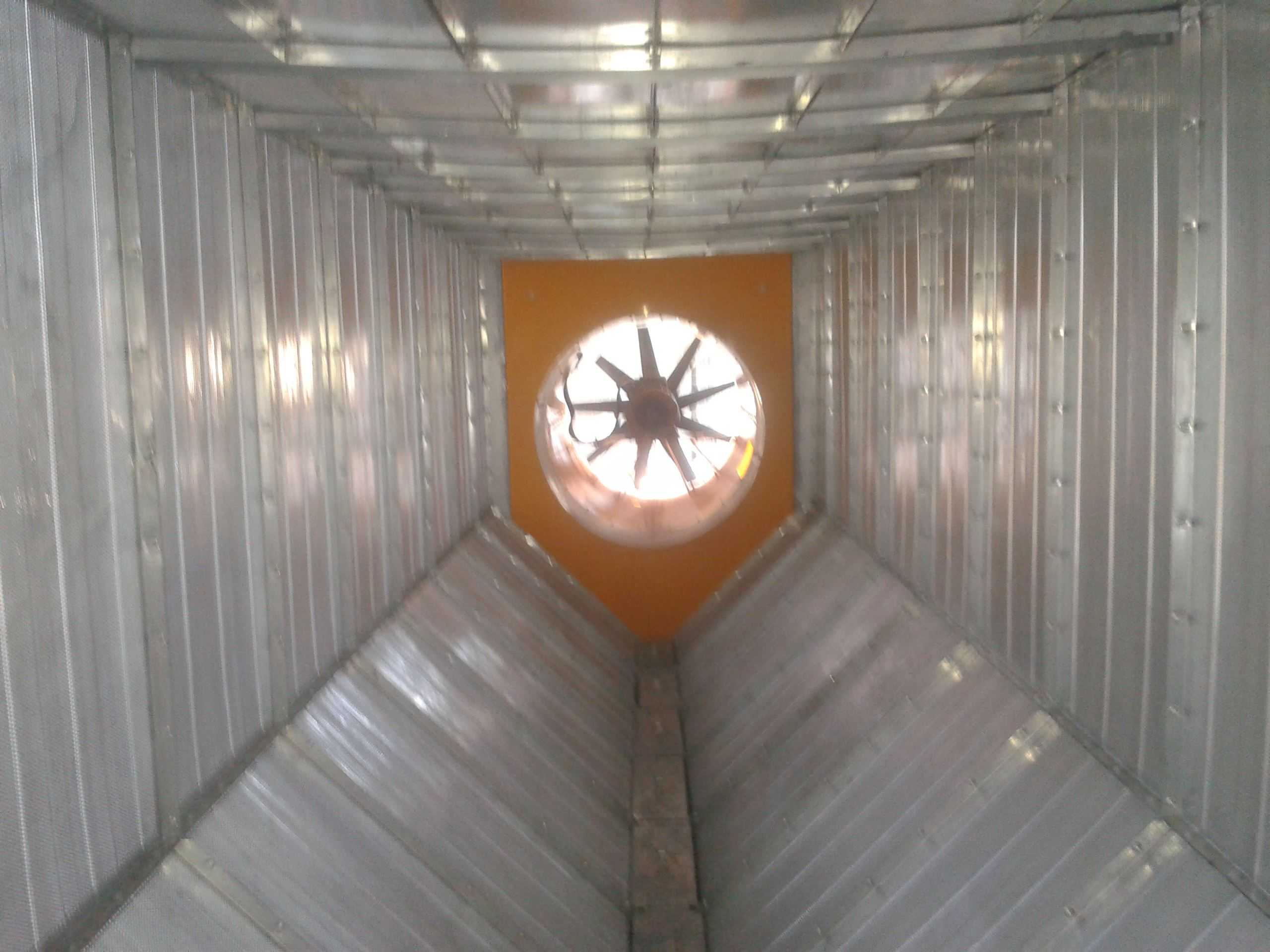

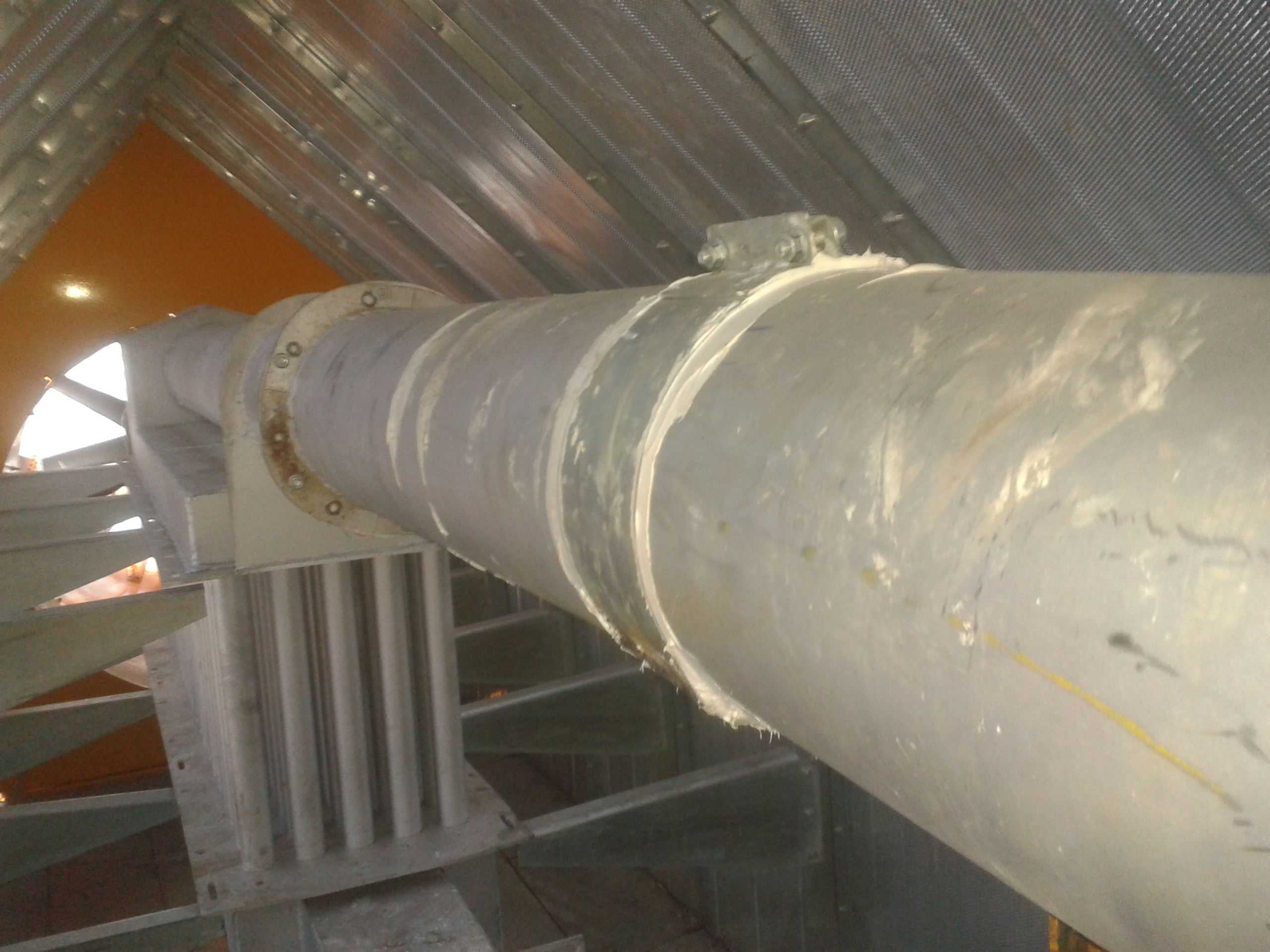

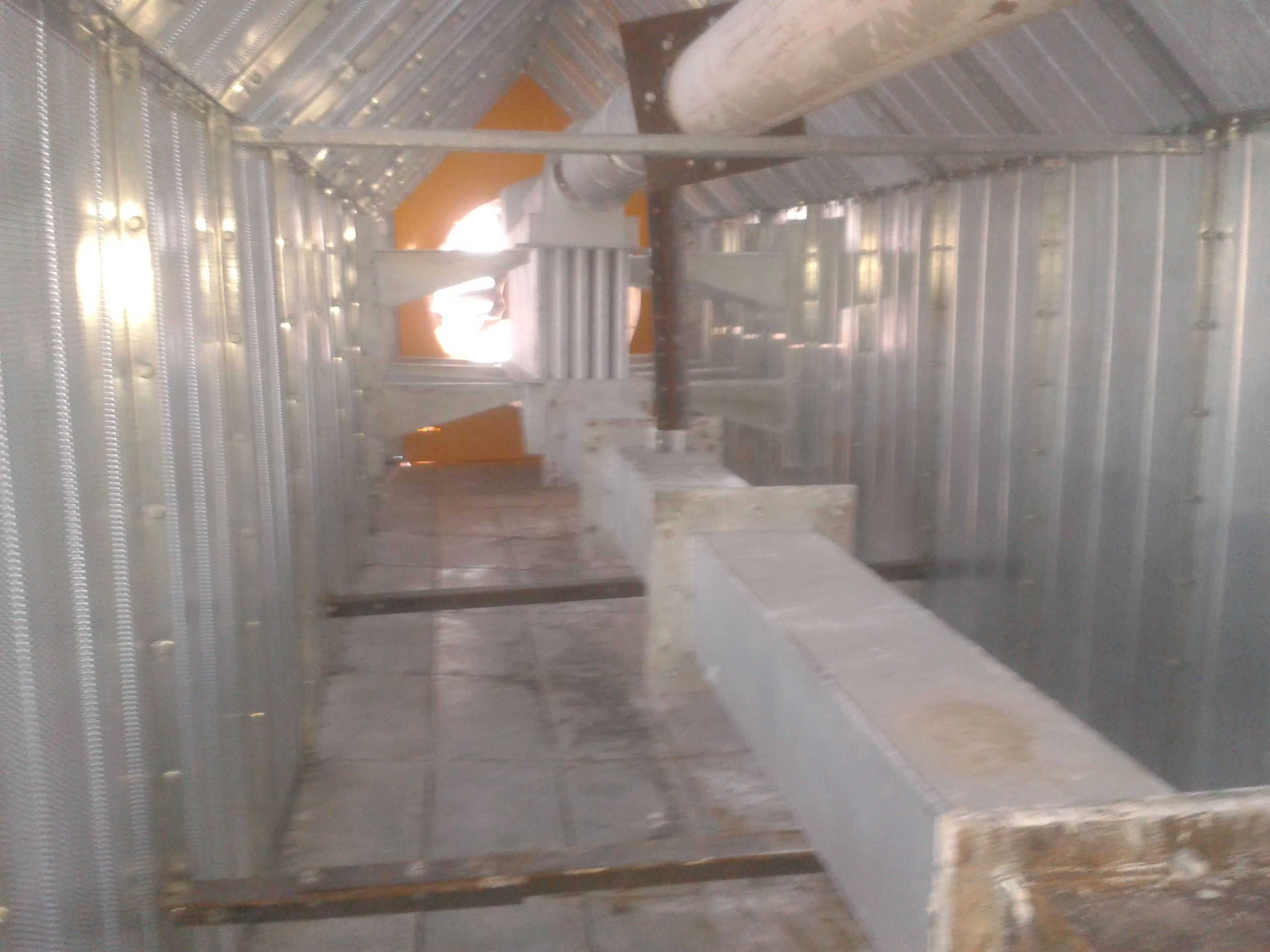

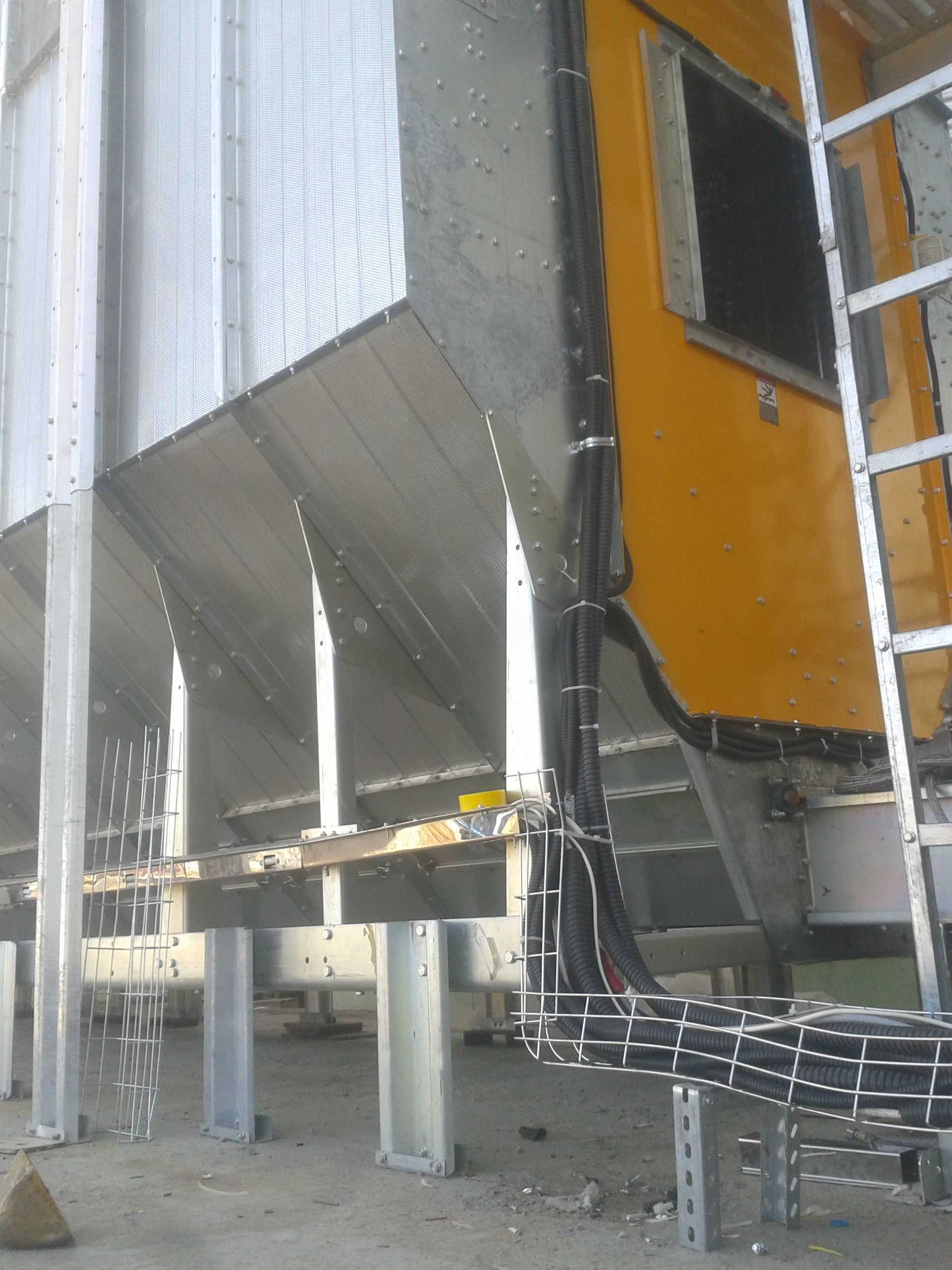

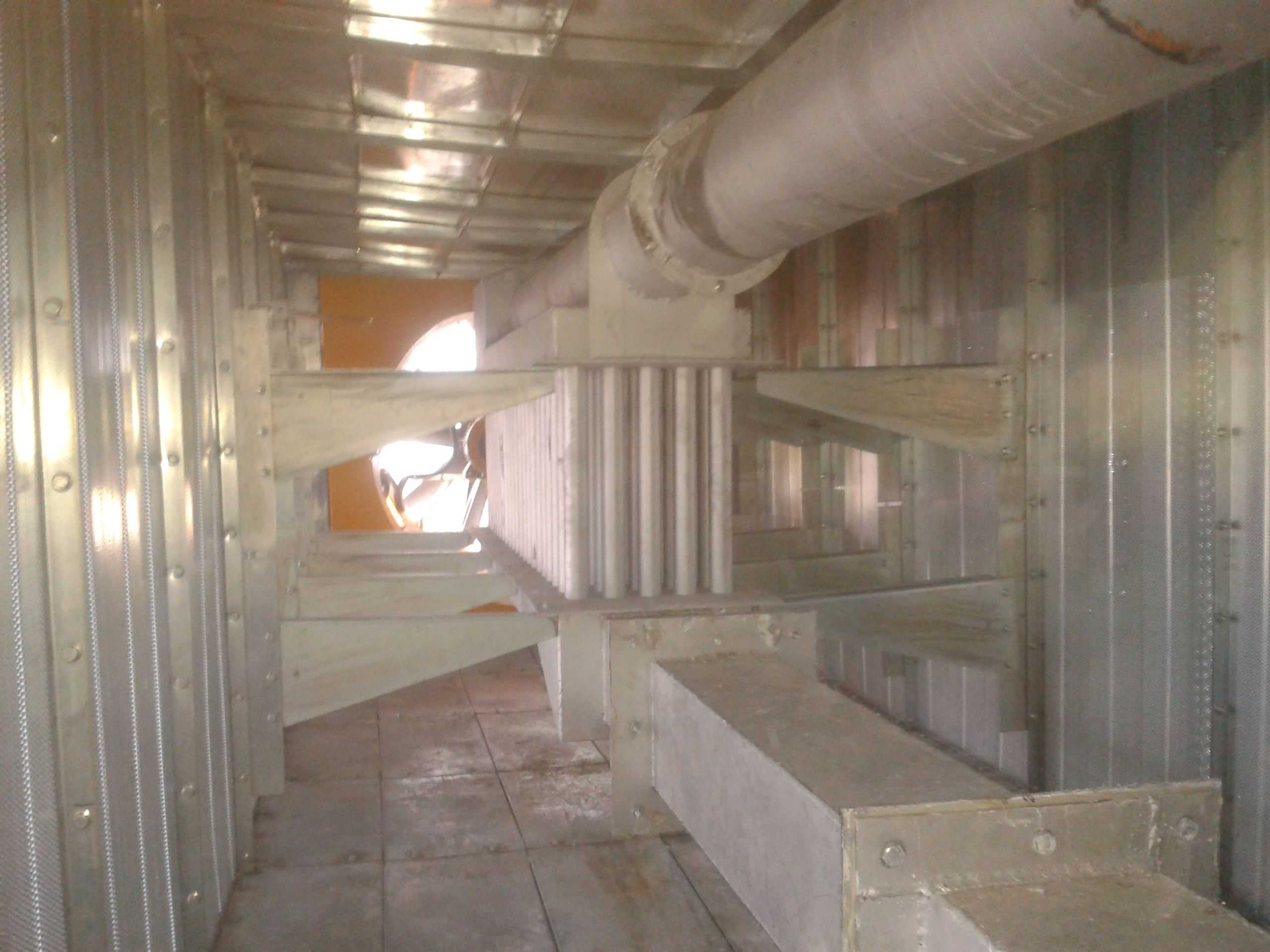

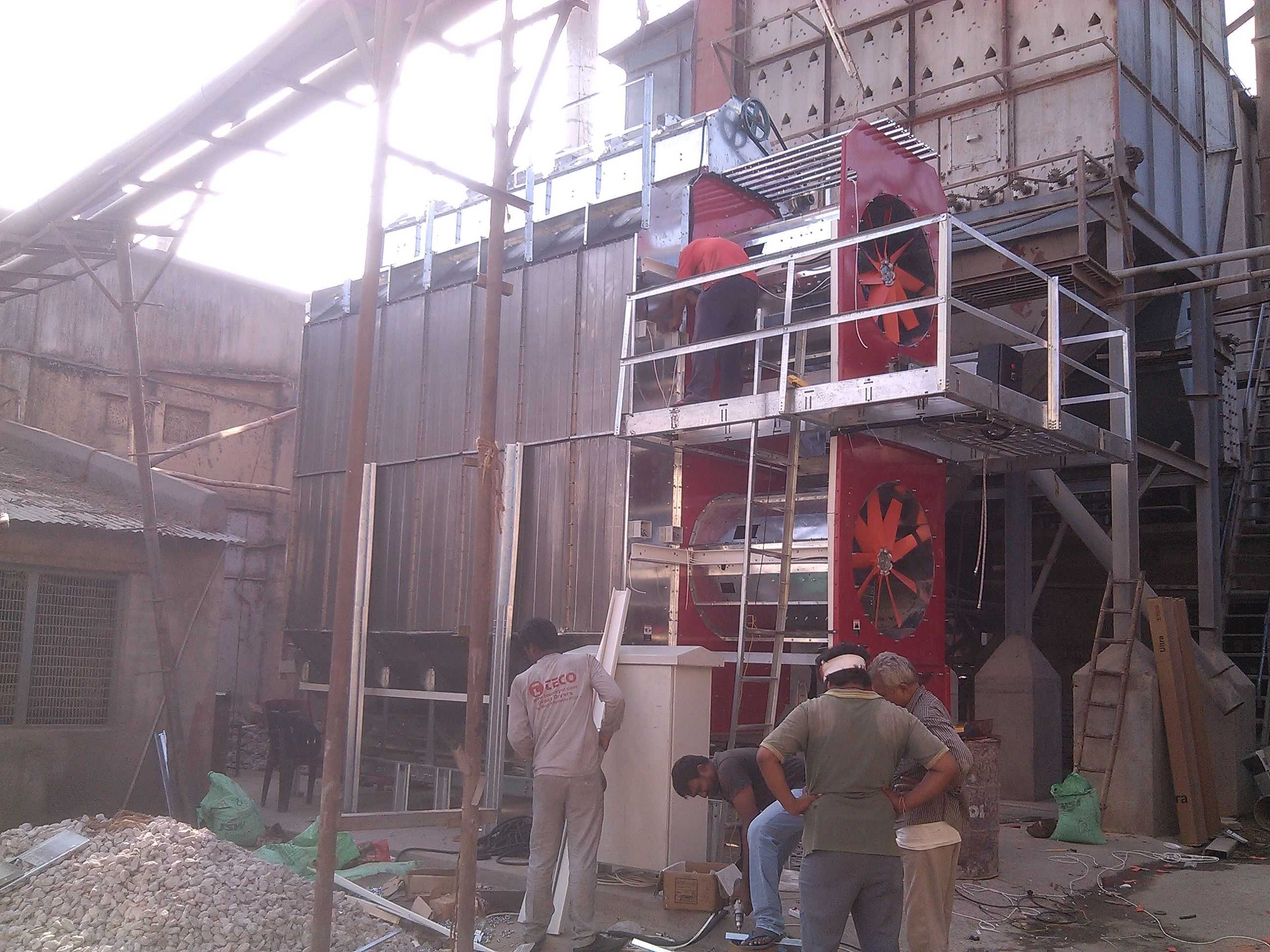

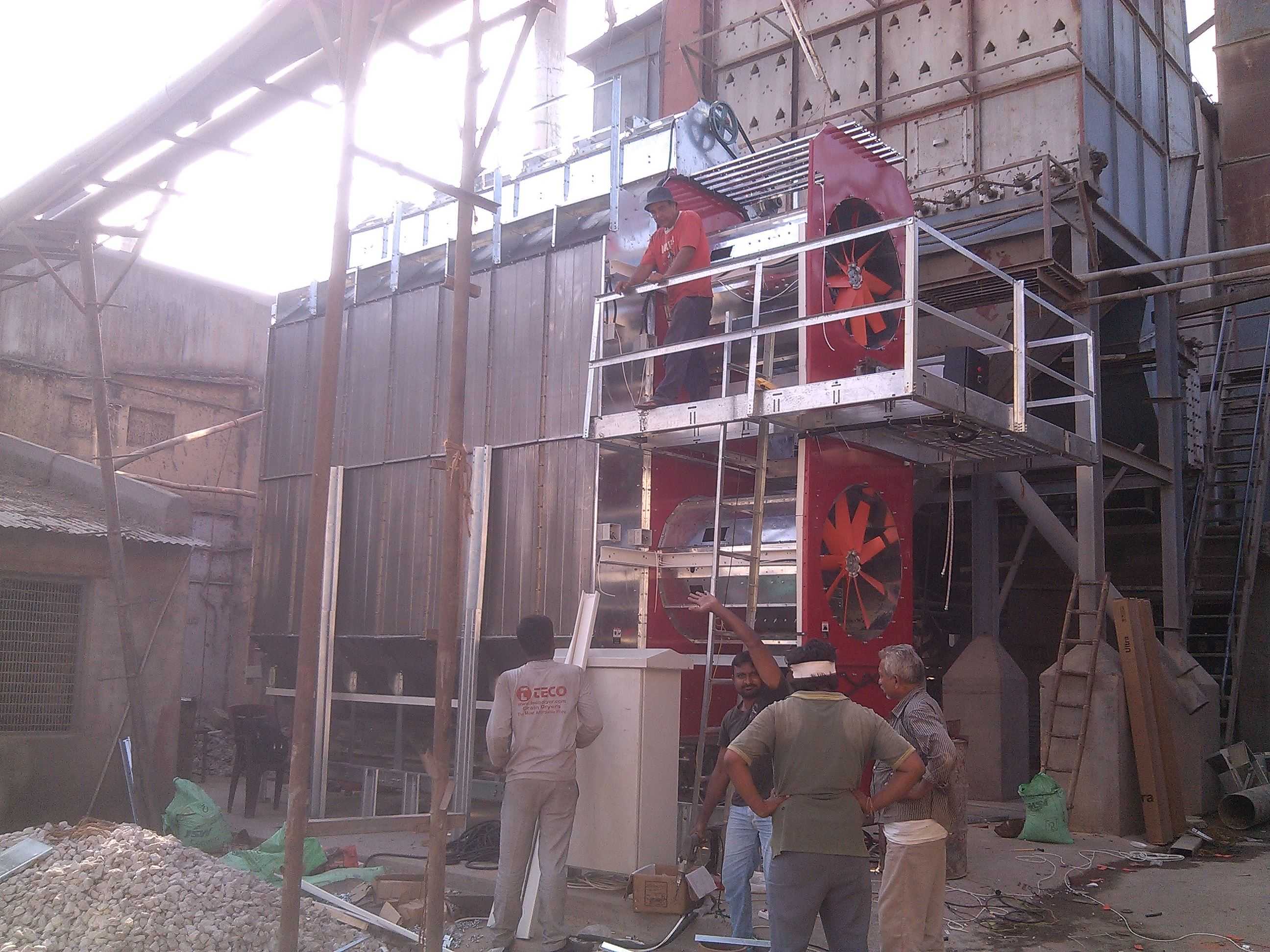

这套设备主要面向规模化粮食收储、农产品初加工场景设计，核心作用是在收获后快速将谷物、坚果类农产品的含水率降至安全存储阈值，从根源上避免仓储阶段出现谷物过早发芽、霉变、虫蛀等损耗问题，是粮食产后处理链路中不可或缺的核心装备。从结构设计逻辑来看，整套设备采用模块化分段式布局，主体干燥仓段采用大面幅不锈钢壁板拼接结构，壁板之间采用法兰加密封胶条的连接形式，既保证仓体的密闭性，减少热风泄漏带来的能耗损失，也方便后期根据处理量需求增减干燥段数量，适配不同产能的加工站点。设备侧面预留的多层操作检修平台采用防滑花纹钢板搭配双侧护栏设计，平台与仓体主框架采用螺栓连接而非满焊固定，方便运输阶段拆分吊装，现场安装时不需要大型起重设备就能完成拼接，适配县域、乡镇级收储点场地条件有限、吊装设备不足的实际情况。设备的进出风管道沿仓体顶部桁架排布，管道走向避开了下方操作通道，同时在管道弯头位置预留了清灰口，方便长期使用后清理管道内堆积的谷物碎屑、粉尘，避免风道堵塞影响干燥效率。仓体下部的出料段采用渐缩式料斗设计，料斗倾斜角度设置为55度，大于常见谷物、坚果的自然休止角，能够保证干燥完成的物料依靠自重顺畅出料，不会在料斗内壁出现积料、架桥的问题。安装边界方面，整套设备主体安装需要预留的水平占地宽度约8米，长度根据配置的干燥段数量在12米到18米区间调整，设备主体最高点距离地面约11米，安装时需要保证设备基础的水平度误差不超过千分之三，避免长期运行过程中仓体出现偏载变形。设备侧面预留的进料接口可以直接匹配前端输送设备的出料高度，不需要额外增设过渡提升机构，减少了整套处理线的设备投入成本。从功能特性来看，设备的干燥段采用混流干燥设计，热风穿过料层的流速控制在合理区间，既保证谷物与热风的充分接触，提升干燥均匀度，也不会因为风速过高造成谷物表皮破损，影响后续的加工品质。针对不同品类的物料，比如玉米、开心果、鹰嘴豆、扁豆等不同粒径、不同含水率的农产品，设备的风道调节阀可以独立调整各段的热风风量与温度，适配不同物料的干燥工艺要求，避免出现局部过热导致的物料焦糊、活性丧失问题。在建模过程中，所有结构件的连接孔位都做了对位校验，避免现场安装时出现孔位错位需要重新打孔的问题，所有易损件的安装位置都预留了足够的检修操作空间，比如风机、风门执行器的位置，后期维护更换时不需要拆解大面积的仓体结构，降低运维的时间成本。
