粮食仓储钢板筒仓干燥系统结构设计

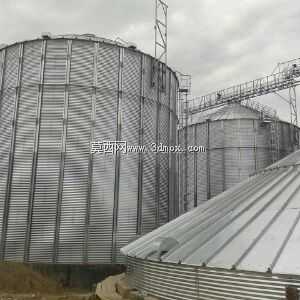

在粮食物流中转节点、规模化种植基地的产后处理环节，散粮存储前的水分管控直接决定储粮安全周期，这套钢板筒仓配套的干燥设施三维结构，完整还原了现场储粮干燥单元的布局逻辑。从现场安装边界来看，单组筒仓采用波纹镀锌钢板卷制拼接，仓壁板通过螺栓逐段锁紧，仓顶设置斜向彩钢瓦防雨罩，配套的检修爬梯沿仓壁外侧通长布置，相邻筒仓之间架设架空输送栈桥，栈桥底部预留足够的设备检修通行空间，整体排布充分利用场地竖向空间，减少平面临时堆粮的占地损耗。

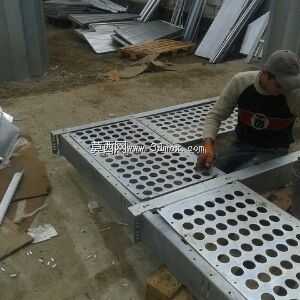

设计阶段优先考虑自然干燥与机械干燥的适配衔接，仓壁下部预留均匀分布的通风栅格，自然干燥工况下，外界干冷空气可通过栅格进入粮堆缝隙，配合仓顶的排气帽形成自然对流，带走粮堆表层的富余水汽；针对高水分来粮，仓底可配套铺设地笼通风道，外接风机实现强制机械脱水，两种干燥模式可根据入仓粮食的初始水分值灵活切换，避免单一干燥模式带来的能耗过高或者降水速率不足的问题。

从功能特性来看，筒仓内壁做了圆弧过渡处理，减少粮食挂壁残留，避免局部粮堆长期积留引发的霉变风险；仓顶设置的料位计安装位、温湿度传感器预留孔，可实时采集仓内粮堆的温度、水分梯度数据，给干燥过程的参数调整提供实测依据。栈桥部分的输送设备支架与仓顶结构做了一体化连接设计，减少独立支架的基础施工量，同时降低输送过程中的振动传导对仓体结构的影响。

建模过程中对波纹板的拼接公差、爬梯的踏步间距、通风栅格的开孔率都做了1:1还原，结构设计人员可直接基于该模型调整仓容参数、通风道排布方式，适配不同品类谷物的干燥存储需求，比如玉米籽粒孔隙率大，可适当加大通风栅格的开孔尺寸，开心果、鹰嘴豆等小粒径杂粮则需要在栅格内侧加装防护网，避免籽粒漏出。整套结构的安装节点全部做了可拆解设计，方便现场施工时按部件分段吊装，缩短现场安装周期，降低高空作业的安全风险。
