多格倾斜式农用播种储料槽结构设计

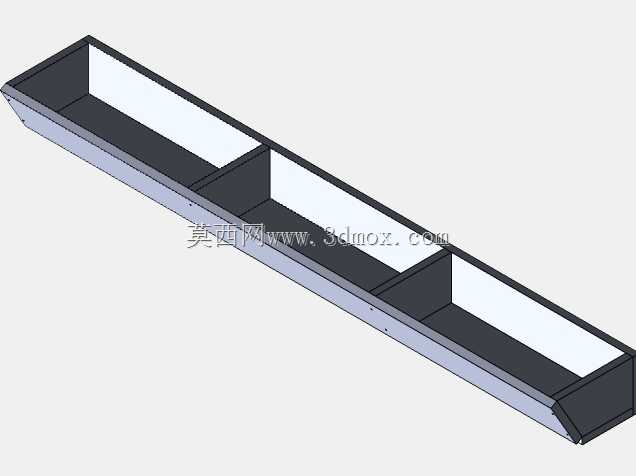

该结构为播种作业设备上的核心储料分料部件，主要应用于旱地条播、垄作播种的田间作业场景，可适配小粒谷物、蔬菜种子、部分颗粒状化肥的暂存与均匀导送作业，是中小型牵引式、手推式播种设备上衔接种箱与排种器的关键过渡构件。从实际作业需求出发，该槽体采用三段式独立腔体设计，每个腔体对应一路排种通道，可同时完成三行播种作业的种子供给，避免不同行之间的种子串流、供料不均问题，作业过程中槽体倾斜角度经过适配，能够依靠种子自身重力实现顺畅下滑，无需额外设置拨料搅动结构，减少了作业过程中的卡种、堵料故障概率。设计阶段优先考虑了田间作业的颠簸工况，槽体整体采用长条形薄壁槽型结构，侧壁与底板衔接处做了圆弧过渡处理，不存在直角积料死角，种子在重力作用下可沿倾斜底板持续向排种口滑移，不会出现局部积种导致的供料断档问题。槽体外侧沿长度方向均匀布置了安装固定孔位，可直接通过螺栓固定在播种机的机架安装面上，安装边界预留了足够的紧固件操作空间，无需额外制作转接支架即可适配多数常规小型播种机的机架安装尺寸，槽体两端做了斜切封边处理，既可以减少安装时的空间占用，也能避免作业过程中槽体端部剐蹭田垄、勾挂杂草。从结构强度角度考量，槽体的翻边结构沿整个长度方向布置，既提升了薄壁槽体的整体刚性，避免长条形结构在满载种子时出现中部下挠变形，也可以作为腔体之间的加强筋，分隔不同的供料腔，每个腔体的容积经过匹配计算，可对应单行播种作业的常规种量需求，减少作业过程中的加种频次，同时不会因为腔体过大导致整机重心过高影响田间通行稳定性。实际装配时，该槽体的出料端可直接对接外槽轮式、窝眼式等常规排种器的进料口，衔接处的端面平整度经过设计校核，无需额外加装密封垫即可避免种子从衔接缝隙漏出，倾斜角度的设置兼顾了种子下滑速度与排种器的进料节奏，不会因为坡度过大导致种子冲量过大砸伤种皮，也不会因为坡度过小出现种子滞流、供料不足的问题。槽体的内壁光滑度做了针对性设计，可降低种子与壁面的摩擦阻力，针对带绒毛的小粒蔬菜种子也能实现顺畅滑移，不会出现种子粘附壁面的情况，日常作业后清理也较为便捷，直接用毛刷清扫即可将腔体内残留的种子、杂物清理干净，无清洁死角。
