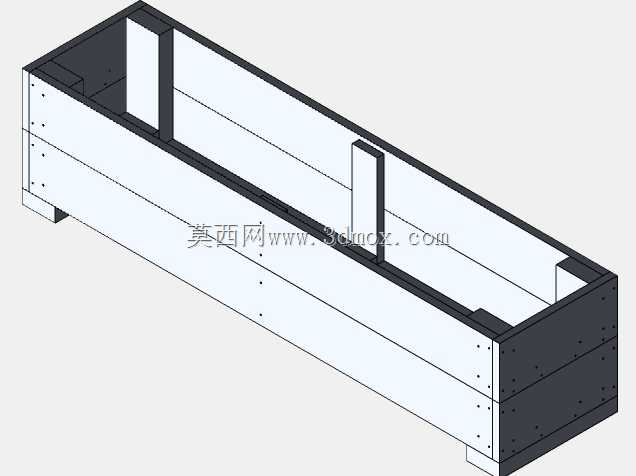

农用播种机储料分种箱体结构

该箱体为播种作业单元中的储料与分种承载构件，整体采用长槽型钣金拼焊结构，内部通过竖向隔板将通长腔体分隔为多个独立储料区间，可同时承载不同品种种子或按播种行分配物料，避免不同行排量相互干扰。侧板与端板通过折边加螺栓连接成型，外壁预留阵列安装孔，既方便与播种机机架主梁固定，也为排种器、传动轴、挡料板及护罩的连接提供安装基准。从结构布局看，长条形腔体沿播种幅宽方向延伸，各隔仓底部对应排种器接口位置，种子依靠自重流向排种元件，隔板高度与仓体深度经过匹配，在保证有效储料容积的同时控制整机重心高度，减少田间行进过程中物料偏载带来的晃动。侧板采用分段加强折边，端板做封闭处理，可承受种子堆积产生的侧向压力，防止薄板在长期振动工况下发生鼓胀变形。安装边界方面，箱体底面与排种器安装面需保持平行，侧面孔位与机架连接座对中后锁紧，前后端预留传动轴穿过空间，便于排种轴贯通各仓并统一驱动。该类构件常见于条播机、多行播种机及复式整地播种设备，在旱地谷物、牧草、蔬菜精量播种作业中承担暂存、导流与分行供料功能。设计时优先考虑物料流动性，内壁转角避免出现锐角积料区，隔板与底板连接处保持平滑过渡，降低种子破损与残留风险；外壁孔位采用标准化间距，便于根据不同行数调整隔板位置或扩展仓体数量。钣金折边结构在保证刚性的同时控制了自重，相比铸件更适合移动式农机的轻量化需求，阵列孔也为后期维护、更换排种部件及调整安装高度留出操作空间。
