PCB板载多规格电子元件安装结构

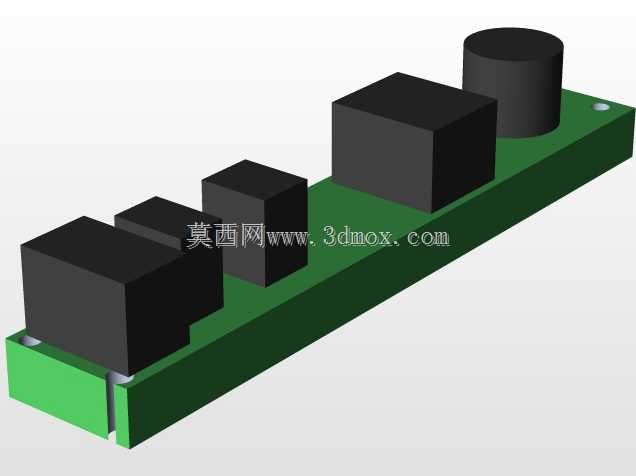

在工业控制板卡、嵌入式设备主板的设计环节中，这类板载元件排布结构是硬件结构设计的常见单元，日常接触的小型PLC扩展模块、传感器信号调理板、低压驱动控制板上，都能见到这类排布的身影。这类结构的核心作用，是在有限的PCB板面积内，完成不同封装规格功率元件、功能元件的有序排布，同时兼顾元件散热间隙、焊接操作空间、后期检修的可达性，避免元件排布过密导致的焊接连锡、散热不畅、元件干涉等生产与使用问题。设计这类板载结构时，首先要明确不同元件的安装边界：四个立方体元件对应不同功率等级的塑封半导体元件或者功率模块，从左到右尺寸依次变化，对应不同的额定功率参数，元件底部预留的焊盘高度统一控制在1.5mm，既保证波峰焊时焊锡的充分浸润，又避免元件本体直接贴附PCB板导致的应力集中；最右侧的圆柱元件对应铝电解电容类的储能元件，高度略高于相邻的立方体元件，设计时特意将其布置在载板最右端，避开板上走线的高压区域，同时预留出电容本体的安装公差空间，避免元件插装时与相邻立方体元件发生磕碰。载板本体采用常规FR4板材对应的安装结构设计，左侧预留的绿色插接结构是板对板连接的插拔导向位，设计时将插接位的导向倒角做了0.8mm的斜切处理，方便组装时的盲插对位，载板右上角预留的金属固定孔位，对应M2规格的铜柱安装，固定孔边缘与相邻元件的安全距离控制在3mm以上，避免打螺丝时工具触碰元件引脚造成短路。从结构排布逻辑来看，元件沿载板长度方向一字排开，相邻立方体元件之间的间隙统一留2mm，既满足自动贴片机的吸嘴操作空间，也给元件工作时的热膨胀预留了形变余量，不会因为温度循环导致元件引脚脱焊。圆柱元件与相邻立方体元件的间隙留到3mm，主要考虑电解电容长期使用可能出现的鼓包形变，预留足够的安全距离不会挤压周边元件。这类结构建模时需要严格对应实际元件的封装尺寸，不能随意缩放元件比例，否则输出的结构图纸会直接导致PCB开模错误，造成整批板件报废；建模过程中还要注意元件安装高度的一致性校验，保证所有元件的最高面不超过载板整体的高度限制，满足设备内部的安装空间要求，避免板卡装入设备壳体时出现顶盖挤压元件的问题。
