户外壁挂式一体化空调外机结构设计方案

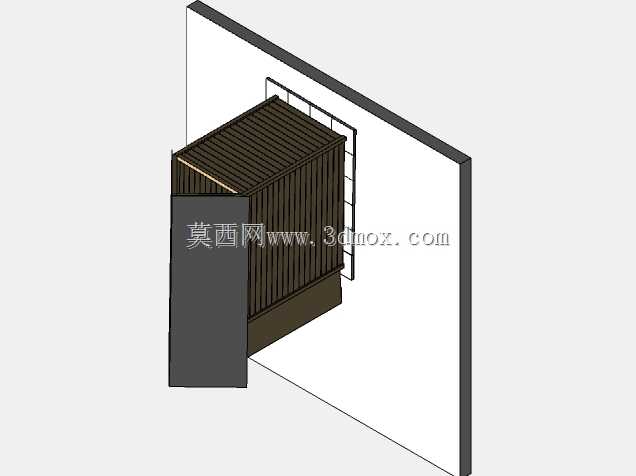

日常民用及商用建筑的外墙壁挂安装场景中，这类外机结构是分体式空调系统的核心室外承载单元，核心作用是完成制冷回路的热交换过程，将室内转移出的热量通过冷媒循环散发到室外环境中，保障室内制冷或制热循环的稳定运行。从结构设计逻辑来看，整个外机采用长方体集成式布局，主体外壳采用钣金折弯拼接结构，侧面预留大面积通风格栅，格栅的条缝间隙经过尺寸校核，既可以保证通风散热的通流面积满足压缩机满负荷运行时的换热风量需求，又能阻挡大体积杂物、落叶进入机体内部损伤换热翅片与风机部件。靠近墙面的安装侧预留了挂装固定点位，点位的间距尺寸匹配常规民用建筑外墙挂架的通用安装孔距，安装时无需额外对挂架进行非标打孔改造，能有效降低现场安装的施工难度，同时机体与墙面之间预留了足够的通风间隙，避免背部换热空间不足导致热气流短路，影响整机换热效率。机体下部设置了独立的腔体分隔结构，将压缩机、储液罐等震动部件与上部的换热翅片、风机组件做物理分隔，腔体内部预留了减震垫安装位，可有效降低压缩机运行时的震动传递到壁挂支架，减少运行过程中的墙体共振噪音。面向结构设计从业者参考时，这个模型完整还原了外机的钣金拼合逻辑、部件安装层级、挂装边界尺寸，可直接用于建筑外机位排布校核、外墙安装支架受力验算、同类型换热设备的外壳结构参考设计。在实际工程应用中，这类结构的外形尺寸需要匹配对应匹数的压缩机与换热翅片规格，安装时需要确认墙体的承重能力满足整机重量要求，同时机体周边要预留足够的检修操作空间，方便后期维护时拆卸外壳进行部件检修、冷媒补充等操作，格栅的朝向需要避开常年主导风向的迎风面，防止强风倒灌导致风机负载异常升高，影响设备运行寿命。
