四孔方形多孔安装连接固定板结构

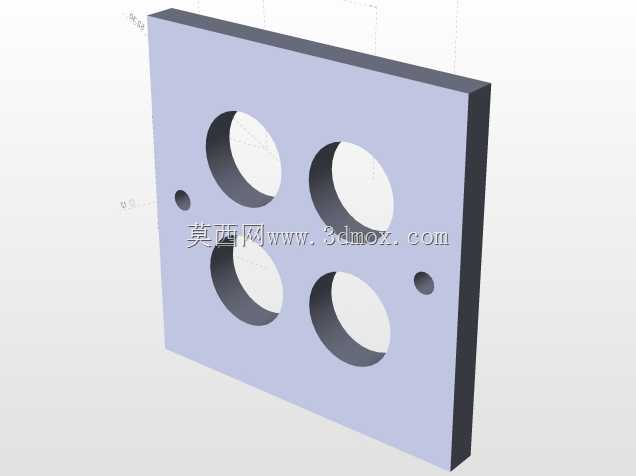

这款方形多孔安装板，在工业装配场景里常作为管路排布、元件集成的承载基座使用，尤其适配需要四路并行介质通路或元件固定的工位，比如流体控制模组里的阀组安装基板、气动系统里的分气固定座，或是检测设备里的传感器集成安装板，能在紧凑的安装空间里完成多组元件的定位固定，减少零散支架的使用，提升装配集成度。从结构设计来看，板体采用方形等厚结构，四个大直径通孔呈2×2矩阵排布，孔位做了贯通式沉孔处理，既可以作为介质流通的过孔，也能作为大规格紧固件的穿装孔，适配对应直径的管路接头或螺栓安装；板体对角位置设置了两个小直径定位孔，用于装配时的精准对位，避免板件安装时出现偏移，保证四个主孔的位置度符合装配公差要求。设计时优先考虑了安装边界的适配性，方形板的直边结构可以直接贴合设备安装面或型材表面，不需要额外做弧面适配加工，两个小定位孔的孔距与主孔的中心距做了公差匹配，安装时可以先通过定位销完成预定位，再穿装紧固件完成锁紧，能有效降低现场装配的对位难度，减少装配工时。板体的厚度选择兼顾了刚性与轻量化需求，在四个主孔贯通的情况下，板体剩余的实体部分能提供足够的支撑强度，不会在元件锁紧或介质压力作用下出现形变，同时等厚的板体结构加工难度低，不管是采用铣削加工还是板材切割加工，都能快速完成坯料制作，适合小批量定制或批量配套生产。在实际使用中，这类多孔安装板可以根据对接元件的尺寸调整主孔的直径公差，若作为流体通路使用时，主孔内壁可以做密封槽加工适配密封圈，若作为紧固件穿装孔时，可以在孔口做倒角处理避免螺栓装配时刮伤螺纹；板体的四个边角可以根据安装空间需求做倒角或圆角处理，避免锐边划伤操作人员或相邻管线。这类结构的通用性较强，除了流体、气动领域，也可以在电子设备的散热模组安装、工装夹具的定位基板等场景使用，只需要根据实际安装需求调整孔位的大小与位置，就能快速适配不同的安装工况，不需要重新做整体结构的重新设计，能大幅缩短结构设计的周期，降低非标设计的重复工作量。
