捕鼠触发式机械夹结构设计

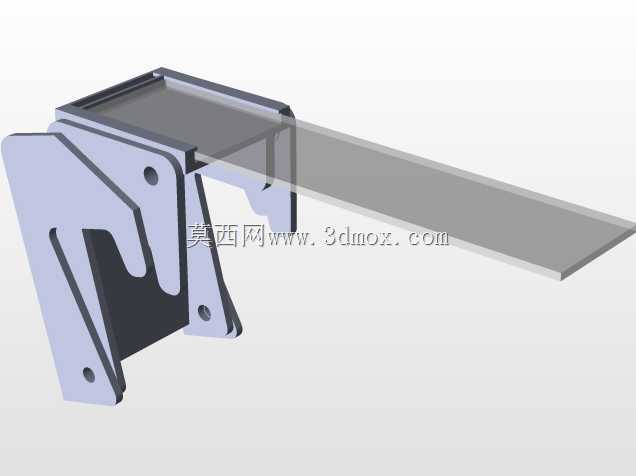

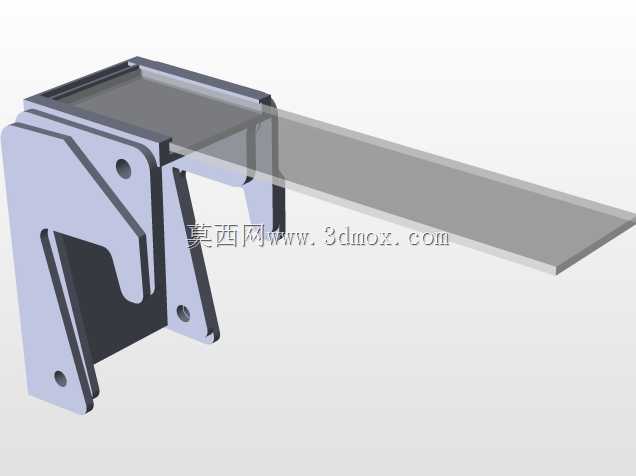

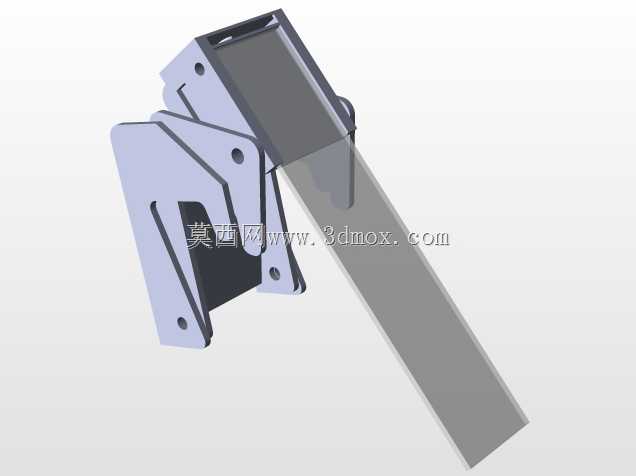

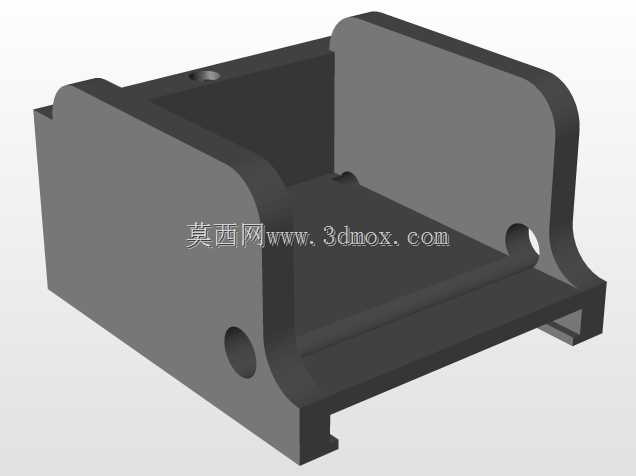

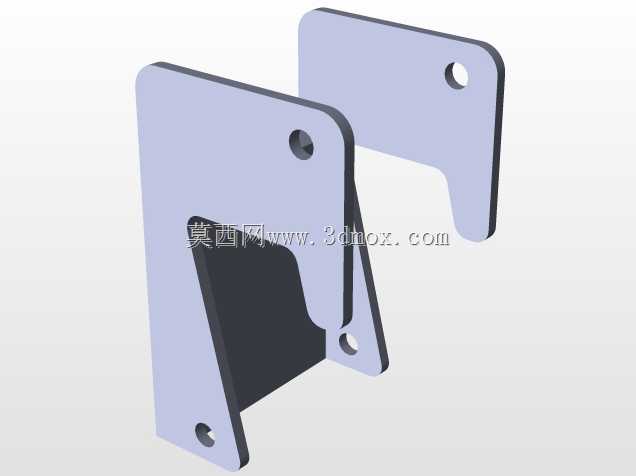

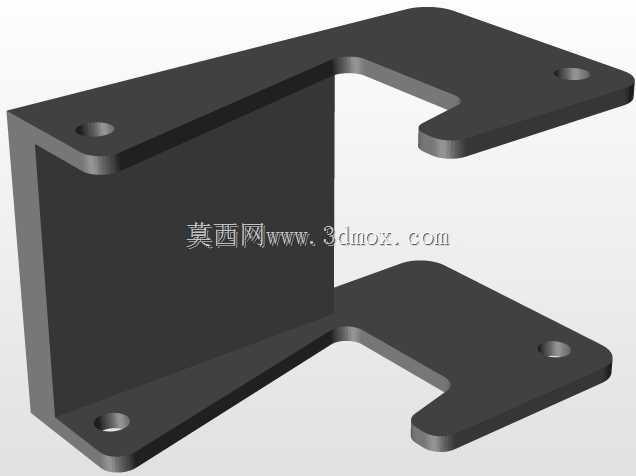

这款触发式夹持结构主要面向民用捕鼠场景设计，整体采用钣金折弯与冲压成型的组合结构，安装时可通过侧边三个预留的通孔完成墙面或固定面的锁紧固定，安装边界需预留至少120mm的水平伸展空间，垂直方向需预留85mm的安装高度，避免触发后活动摆臂的运动行程被遮挡。结构的核心触发逻辑采用重力与磁吸配合的方式，预留的沉孔位置用于嵌入配重磁块，平衡触发摆臂的初始力矩，当触发端受到外力触碰打破力矩平衡时，摆臂会在重力作用下快速完成夹持动作，响应行程覆盖整个水平伸展的托板区域，触发灵敏度可通过调整磁块的嵌入深度进行微调，适配不同场景下的触发力度需求。从结构设计层面来看，两侧的支撑立板采用对称式布局，折弯边做了加强筋处理，避免长期反复触发后出现钣金变形，活动摆臂与支撑立板的连接位置采用间隙配合的轴孔结构，无需额外加装轴承即可保证摆动顺畅，装配时仅需一根销轴即可完成活动部件的组装，整体零件数量控制在5件以内，适合批量冲压生产，能有效控制加工与装配成本。托板部分采用平直的钣金延伸结构，表面无额外凸起，既可以作为诱饵放置的承载面，也能在触发时配合摆臂形成封闭的夹持空间，避免触发后目标逃脱。在实际应用场景中，这类结构除了民用捕鼠用途外，也可经过简单的尺寸调整后用于小型工件的到位触发夹持、产线小件的临时限位固定，结构本身无弹簧等易损件，依靠重力与磁吸力完成复位与触发，长期使用的故障率远低于传统弹簧式夹持结构。设计过程中对摆臂的转动角度做了限位处理，最大张开角度控制在35度，既保证了足够的触发接触范围，也避免摆臂张开过大导致复位失效，所有钣金件的边缘都做了圆角处理，避免安装与使用过程中出现划伤风险，支撑立板底部的折弯边与安装面完全贴合，保证固定后的结构稳定性，不会在触发动作时出现整体位移。
