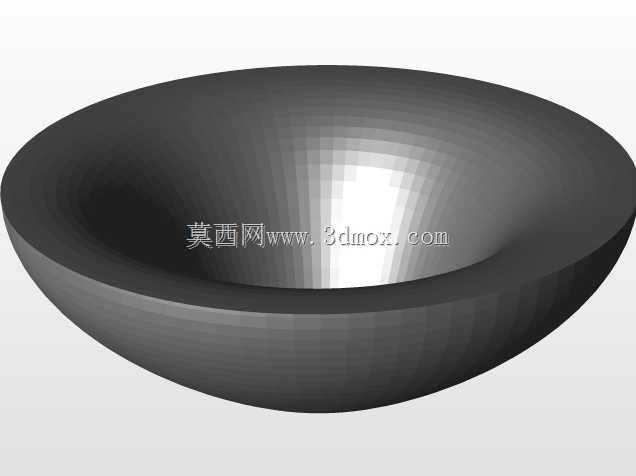

绕轴旋压成型凹面盘状承托构件

该回转凹面构件采用母线绕定轴回转的成型逻辑构建，整体呈现内凹的盘状曲面形态，这类结构在轻工物料承托、散料导流、小型工件工位盛放场景中十分常见，比如小型加工单元的工件接料盘、粉体输送线的导向集料斗、轻工装配线的零件暂存盘都能见到同构型构件的身影。构件的曲面过渡连续顺滑，没有突变的折角与棱边，这种设计一方面能避免散状物料在边角位置卡滞堆积，另一方面在承接下落工件时可以通过曲面的弧度缓冲工件的冲击，降低工件磕碰划伤的概率，同时也减少构件自身受冲击产生的局部应力集中。从结构设计逻辑来看，采用回转成型的方式构建这类凹面构件，能最大程度保证曲面各处壁厚均匀，在后续如果采用钣金旋压、注塑或者3D打印工艺进行实物加工时，均匀的壁厚可以有效避免成型过程中出现壁厚不均导致的变形、缩痕或者应力开裂问题。构件的外缘设置有一圈平直的环形边，这个环形边可以作为安装定位的基准面，在实际设备装配时，该平面可以直接贴合设备机架的安装面，通过外圈的压边或者周向布置的紧固件完成固定，不需要额外设计复杂的定位结构，安装边界清晰，对安装面的平面度要求也相对常规，普通的裁切钢板或者型材安装面都能满足装配要求。内凹曲面的曲率从外缘向中心逐步平缓过渡，没有出现曲率急剧变化的区域，这种曲率分布让构件在盛放颗粒状、小块状物料时，物料可以依靠自重向中心区域汇聚，不会在曲面中段出现滞留，对于需要集中收集物料的工位来说，这种曲面形态能有效减少人工清理残料的工作量。构件的整体深度与开口直径比例适中，既保证了足够的盛放容积，又不会因为深度过大导致取放内部工件时操作不便，操作人员在常规站立姿态下就可以直接拿取凹面内的工件，符合小型工位器具的人机操作要求。从受力特性来看，连续的回转曲面结构本身具备不错的结构刚性，相比同厚度的平板结构，这种凹面构型可以承受更大的竖向载荷，在盛放一定重量的工件时不容易出现局部凹陷变形，不需要在背面额外增设加强筋结构，既简化了构件本身的结构，也降低了后续加工的工序复杂度。如果应用在有流体通过的场景，顺滑的曲面也不会产生明显的流道阻力，流体可以顺着曲面快速向中心出口汇聚，不会在盘面形成积液残留。在建模过程中，回转母线的尺寸精度直接决定了最终构件的曲面形态，母线的每一段斜率都需要匹配实际使用的物料安息角或者工件滑落角度，避免因为曲面坡度过小导致物料无法顺利滑落，或是坡度过大导致工件下滑速度过快产生撞击。同时外缘安装边的宽度尺寸也需要匹配所选紧固件的尺寸，保证紧固件安装时不会与内凹曲面产生干涉，也不会因为安装边过窄导致固定位置的局部压强过大，使用过程中出现安装边变形的问题。
