带电机驱动的辊筒输送张紧执行机构

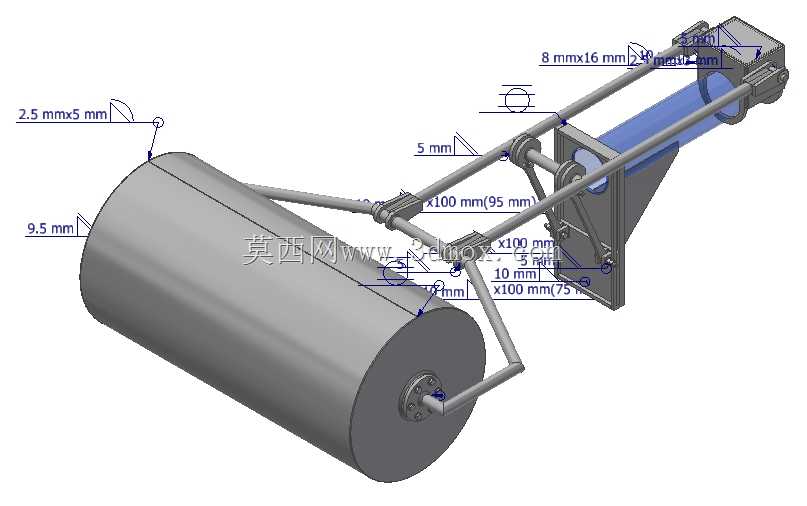

该机构属于输送线末端或窄幅工位段的主动辊驱动单元，常见于轻型皮带线、滚筒线、分拣工位以及需要短距离平稳牵引的工装夹具场景。主体由大直径钢制辊筒、双侧三角支撑臂、中部铰接连杆、尾部驱动电机及安装立板组成，整体呈悬臂式布置，安装时只需将后端立板固定在设备机架侧面，即可完成主体定位，适合在空间受限的工位旁做侧向牵引或压料输送。

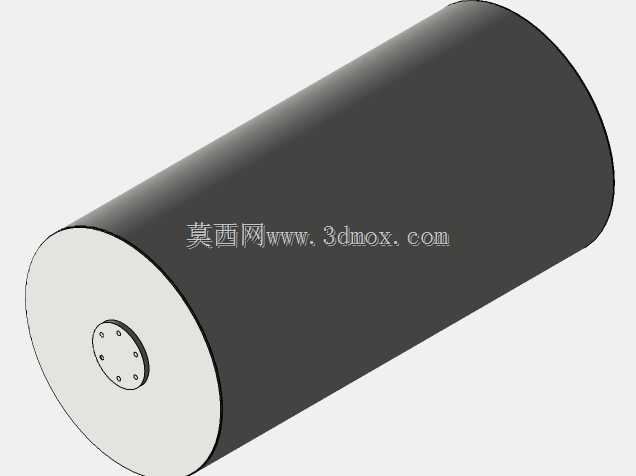

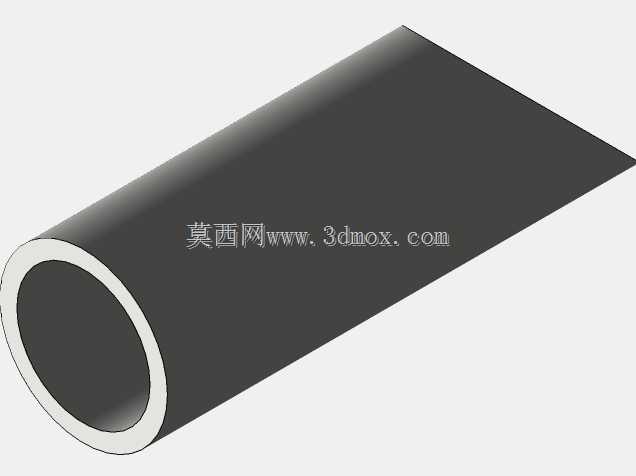

从功能上看，辊筒作为直接接触工件或皮带的执行件，表面采用光面圆柱结构，可通过摩擦力带动皮带运行，也可直接承托箱体、板材类工件完成短距离移位。两侧支撑臂从辊筒轴端延伸至后方铰接座，形成稳定的三角形受力框架，能够承受辊筒在牵引过程中产生的径向载荷，避免悬臂端出现明显挠曲。中部连杆与铰接点构成可调式张紧结构，通过改变支撑臂的摆动角度，可调整辊筒与驱动端的中心距，从而补偿皮带长期运行后的伸长量，保持合适的张紧力，降低打滑与跑偏概率。

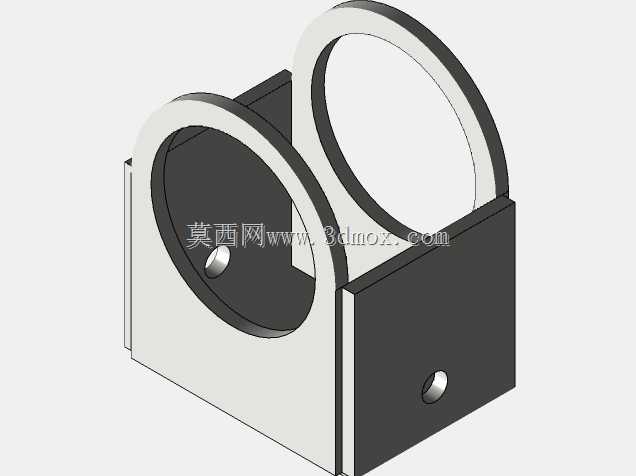

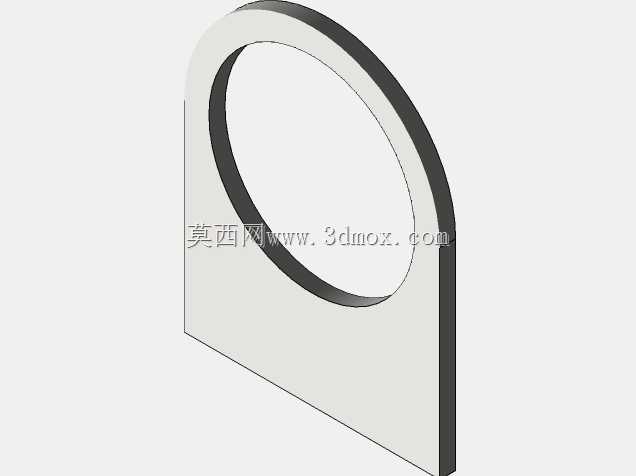

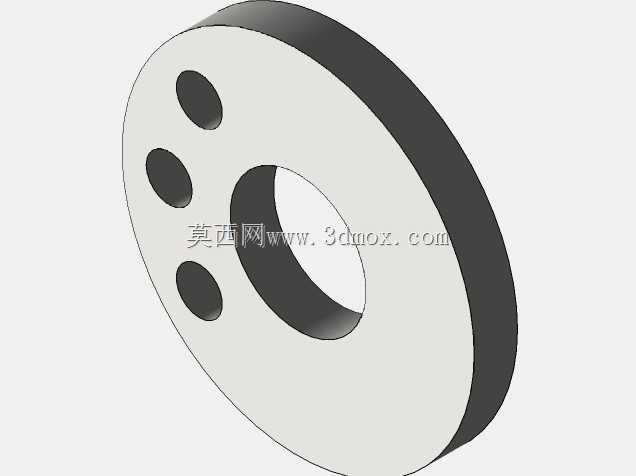

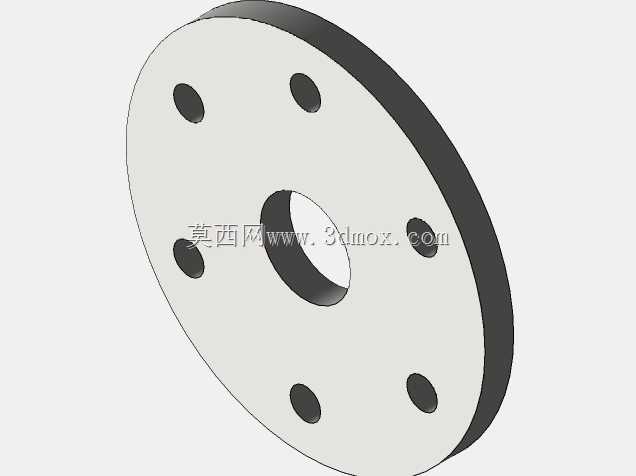

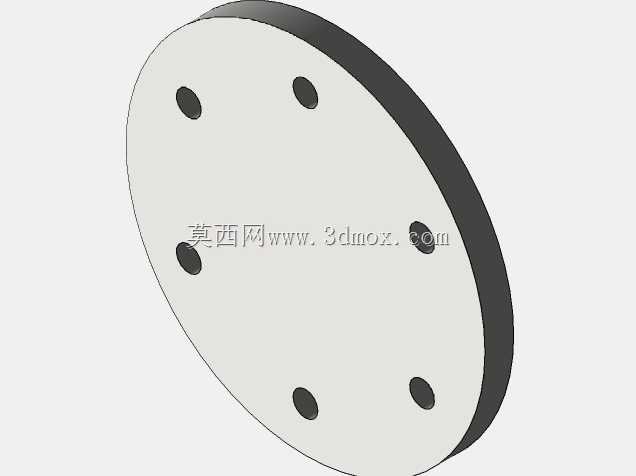

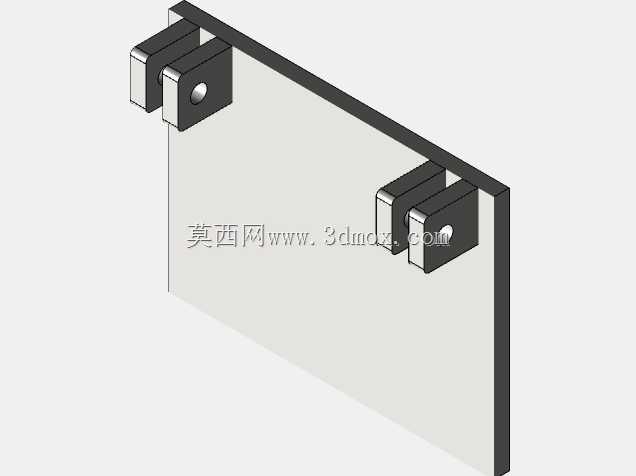

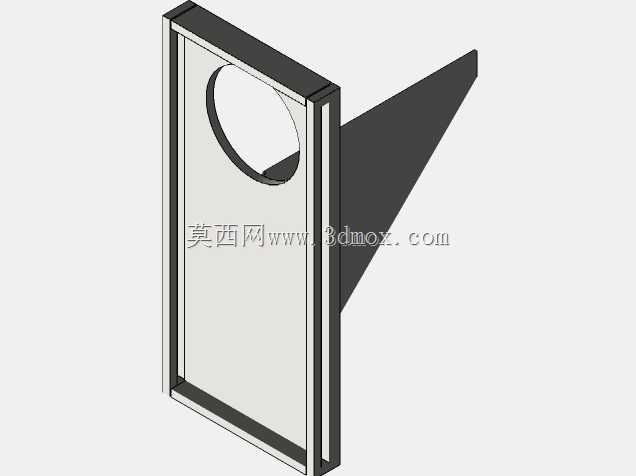

尾部驱动单元通过支架固定在立板上，动力经传动部件传递至辊筒轴端，支撑臂上的多处铰接点既承担回转支承作用，也为张紧调节提供转动自由度。立板上开设的安装孔与加强筋结构，保证电机座与铰接座在受载时的位置精度，减少因焊接或装配变形带来的不同轴问题。

尺寸边界方面，辊筒轴向长度与直径决定了有效接触宽度和承载能力，支撑臂长度约在百毫米级，整体外伸距离可根据机架间距适配；连杆与臂架采用数毫米至十毫米级壁厚的型材或钣金件，兼顾刚性与轻量化。安装时需重点保证辊筒轴线与驱动轴轴线的平行度，铰接点转动应灵活无卡滞，张紧调节后需锁紧各铰接紧固件，防止运行中松动。该结构在设计上把驱动、支撑、张紧三类功能集成在同一侧装组件中，减少了独立张紧座与联轴器的占用空间，便于模块化装配与后期维护，对轻型输送设备的布局优化具有较强参考价值。
