车辆挡泥板连接用粗钢焊接支架

该粗钢支架的核心作用是为车辆挡泥板提供刚性连接基础，使用时先将圆筒段焊接到车辆钢板上，再通过下方带孔耳板与挡泥板完成铰接或栓接固定，常见于卡车、拖拉机等非道路与公路货运车辆的轮侧区域。这类工况下，支架需要长期承受车辆行驶带来的振动、泥水冲刷以及轮边飞溅物的冲击，因此整体采用厚壁粗钢成型，没有多余的薄壁减重结构，优先保证连接刚度与抗疲劳性能。

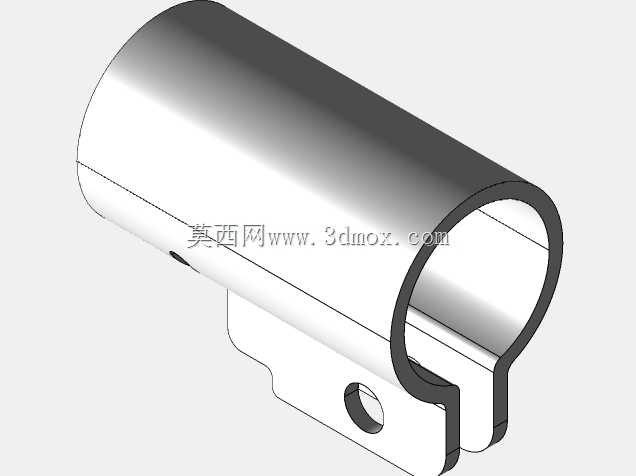

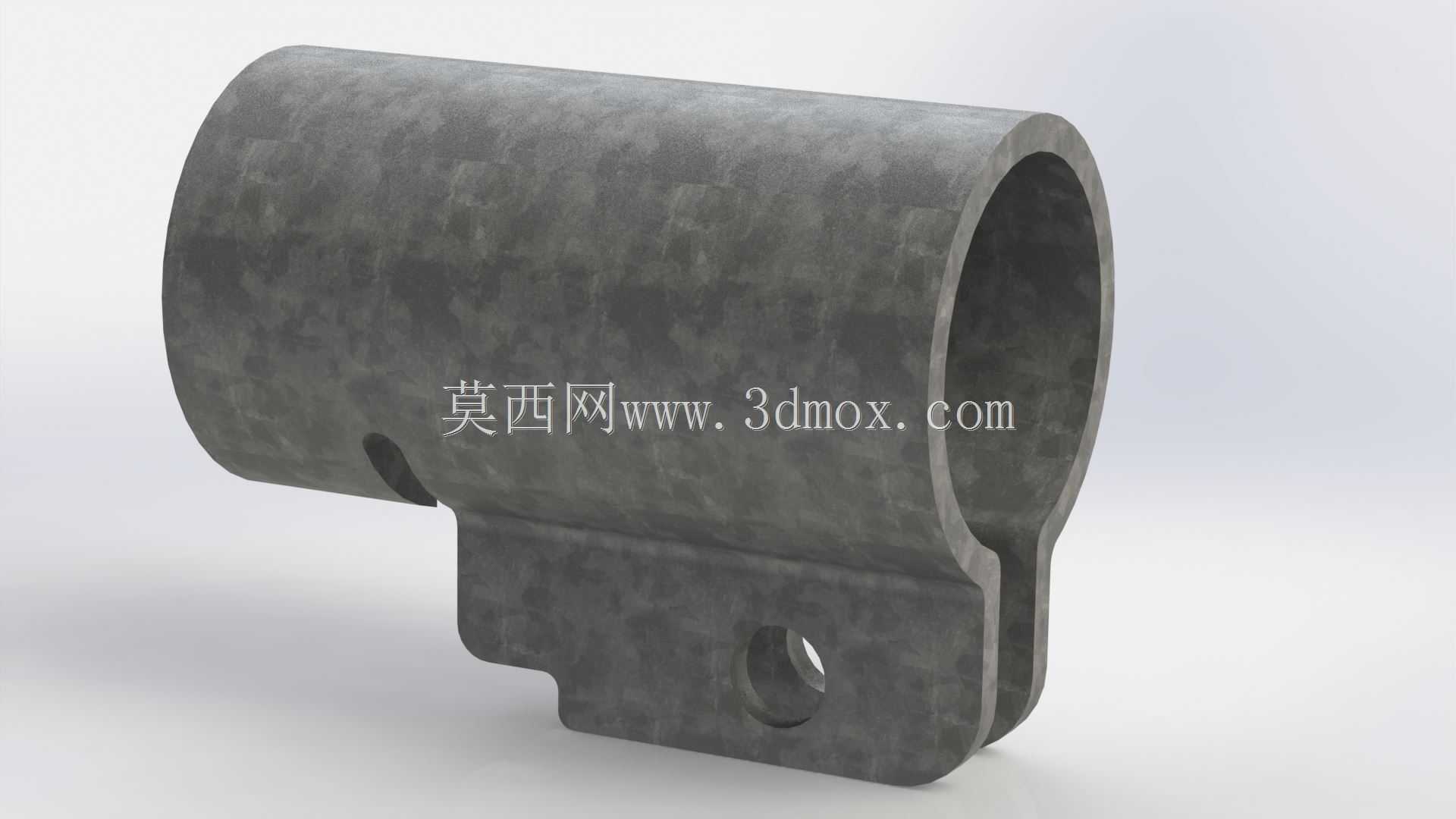

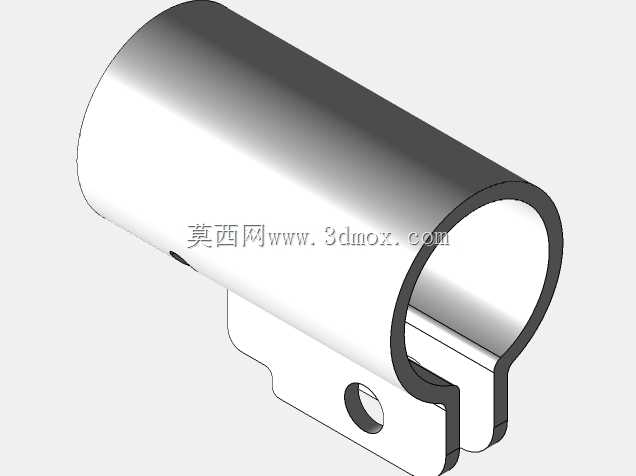

从结构布局来看，主体圆筒内径设定为42mm，该尺寸既可以直接套装在对应外径的管轴上，也可作为焊接贴合面与车身钢板形成周向接触，增大焊接熔接面积，避免单点受力造成焊缝撕裂。圆筒侧壁预留的小孔可用于穿装定位销或紧固螺钉，在焊接前完成预装定位，降低现场焊接时的对位偏差；圆筒下方延伸出的分叉式耳板带有同轴通孔，孔位经过同轴度校核，保证挡泥板连接销轴能够顺利穿入，同时两侧耳板的对称布局可以分散挡泥板受到的侧向载荷，减少单侧耳板断裂的风险。

设计过程中没有采用复杂的曲面造型，所有轮廓均以适配冲压、焊接工艺为前提：圆筒段可通过管材切割直接获得，耳板部分由钢板裁切后与筒身焊接，整体工艺路线短，适合批量生产。耳板与筒身的交接位置做了贴合式过渡，能够让焊接热影响区的应力分布更平缓，避免在振动工况下出现应力集中开裂。

安装边界方面，圆筒的轴向长度决定了与车身钢板的贴合范围，下方耳板的开孔中心到筒身外壁的距离，直接决定挡泥板安装后与轮体、车身的间隙，建模时需要同步核对轮胎跳动极限、挡泥板摆动范围，防止运行过程中发生运动干涉。对于拖拉机这类经常在泥泞、颠簸场地作业的设备，该支架还可通过调整耳板开孔位置适配不同规格的挡泥板，圆筒上的预留孔也能在后期维护时作为加注润滑或检查焊缝的操作位。整体结构没有易损的活动部件，失效形式主要集中在焊缝疲劳与耳板孔磨损，建模时对焊缝区域、孔位边缘的结构还原，能够为后续的强度校核与工艺优化提供直接依据。
