Rittal90度CP6501.120弯通接头结构

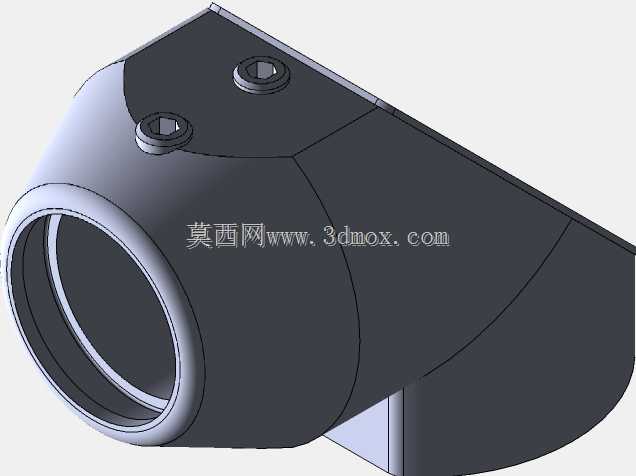

该零件属于Rittal CP系列90度弯通接头，型号为CP6501.120，主要用于工业控制柜、悬臂操作箱、机床操作站及自动化设备的支撑臂系统中，实现水平与垂直方向之间的刚性转向连接。其典型使用场景是在箱体与支撑管之间建立90度过渡，使操作面板能够按照人机工程高度和观察角度安装，同时承担线缆穿引、结构定位和载荷传递作用。在设备现场，这类接头常出现在数控设备操作站、装配线人机界面、检测台悬臂支架、食品包装机械控制箱以及半导体设备外挂显示单元中。

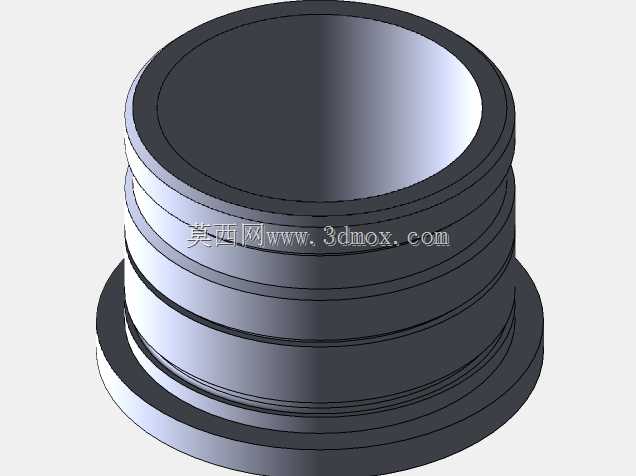

从结构上看，模型呈现带底座的短筒式回转体外形，一端为较宽的安装法兰面，用于贴合箱体侧板或连接座；另一端为带多层环槽的圆柱段，用于与标准支撑管或相邻组件配合。外圆上的环形台阶并非装饰特征，而是装配定位、密封压接或卡箍限位的重要边界。法兰端提供较大的接触面积，可降低连接面局部压应力，并在螺栓锁紧后抑制接头偏转。筒身内部为贯通腔体，能够容纳电缆、信号线或气管，避免线束外露，提高设备外观完整性和现场安全性。

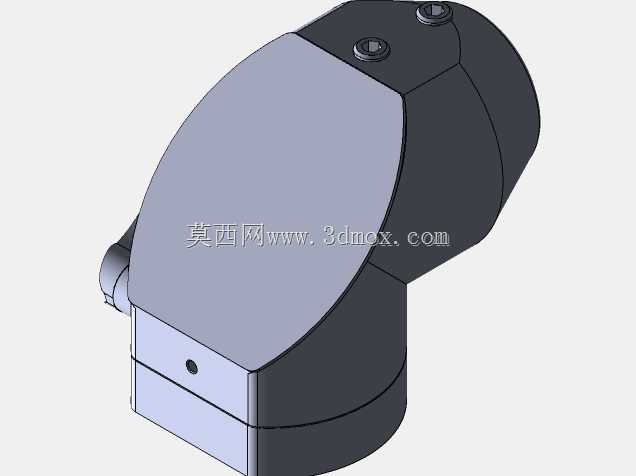

设计该类接头时，首先要保证转向角度准确。90度结构直接决定操作箱的朝向，若角度偏差累积，会造成面板歪斜、支撑臂与柜门干涉、操作者视线偏离显示区等问题。其次需关注接口同轴度和端面平面度。圆柱配合段若圆度不足，穿管后会出现卡滞或间隙过大；法兰面若翘曲，锁紧后容易产生附加弯矩，长期受载时可能在根部形成疲劳裂纹。模型中筒壁与法兰交接处采用圆滑过渡，这对应力扩散较为有利，尤其在悬臂负载反复作用下，可降低尖角位置的应力集中。

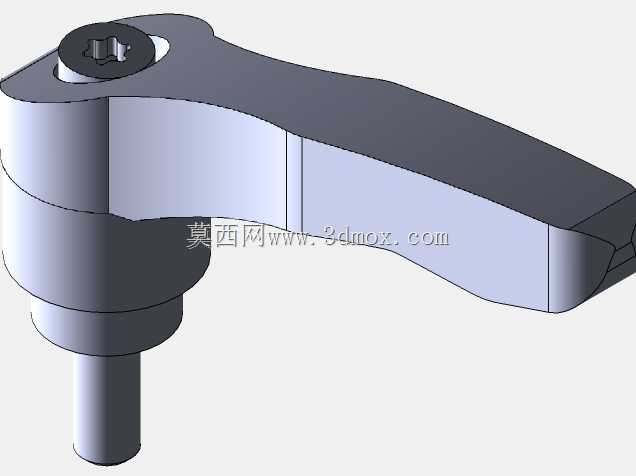

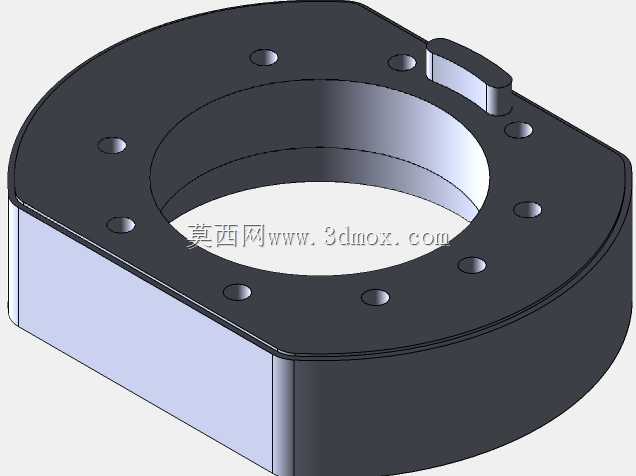

安装边界方面，底座法兰需要贴合被连接件表面，周边应预留扳手空间，便于紧固件锁紧。圆柱段插入支撑管后，应保证环槽与锁紧件对齐，不能出现半槽咬合或轴向窜动。由于接头内部走線，孔道边缘应保持光滑，避免锐边划伤电缆绝缘层；实际加工中通常会对孔口进行倒角处理。选型时还要结合支撑臂长度、箱体重量和操作力综合校核，接头不仅传递静态重量，还会承受按压屏幕、拖动箱体时产生的弯矩和扭矩。

三维建模时应重点还原法兰外径、筒身外径、环槽位置、槽宽、内孔直径、总高以及90度转向关系。这些尺寸直接影响装配干涉检查和后续工程图输出。对于结构工程师而言，该模型可用于悬臂系统布局校核、线缆走向验证、操作面板姿态确认以及与柜体钣金件的连接设计；对设备维护人员而言，它也是识别备件型号、判断替换件接口是否一致的重要依据。整体而言，该零件结构虽不复杂，但在人机操作装置中承担转向、支撑和护线三重功能，其尺寸精度和配合可靠性直接影响整套悬臂系统的稳定性。
