废水处理厂用油脂分离罐体结构

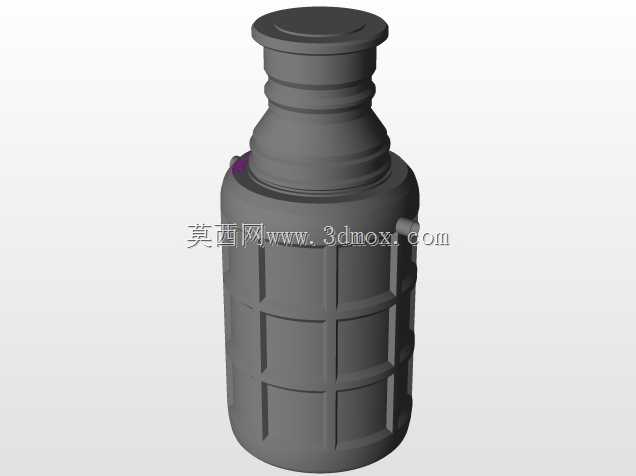

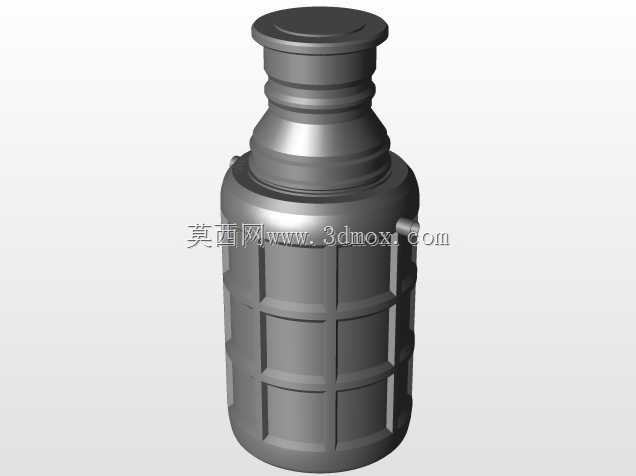

该设备主要面向餐饮废水预处理、小型污水处理站含油污水截留场景，核心作用是在污水进入后续生化处理单元前，将悬浮油脂、大颗粒残渣从水流中分离出来，避免油脂黏附在管道壁、水泵叶轮或者生化填料表面，造成管路通径缩窄、设备负载升高、处理效率下降等问题。从结构上看，主体采用立式圆柱罐体布局，底部为圆弧过渡封底，这种形态相比方形箱体更不容易积存泥渣，内部流体在罐内形成缓流区时，死角更少，也便于后期排空清掏。罐体上部设置多级缩颈式接口段，顶部为快开式端盖结构，日常维护时无需拆卸整段管路，即可打开检查内部浮油堆积状态、清理拦截篮或者更换密封件。罐体侧部预留的小口径接口可作为排油口、放空口或者液位计安装位，具体接管方向可根据现场管线排布调整，适配不同安装朝向。设计阶段优先考虑了水力停留时间与罐体容积的匹配关系，立式结构让进水在罐内自下而上缓慢流动，利用油脂与水的密度差，使浮油自然上浮至罐体顶部集油区，密度较大的固体残渣沉降至底部锥弧区域，处理后的水从上部出水接口排出，无需额外动力即可完成重力分离。安装边界方面，罐体底部需要预留不小于罐体直径1.2倍的操作空间，顶部开盖区域要避开 overhead 管线遮挡，侧面排油口位置需预留接油桶放置空间，设备基础做简单找平即可，无需特殊减震基座，因为整体运行无运动部件，不存在振动载荷。接口段的阶梯式结构可以适配多种管径的快装接头或者法兰连接，现场安装时不需要额外制作变径短节，减少现场焊接工作量。罐体壁厚选取兼顾了结构强度与耐腐蚀需求，内壁光滑度控制在合理范围，既避免油脂大面积挂壁，也不会因为过度抛光增加不必要的加工成本。在选型匹配时，可根据小时处理水量调整罐体有效容积，该结构形式尤其适合处理水量波动不大、含油浓度中等的废水场景，若前端增设格栅拦截大颗粒杂物，可进一步延长设备清掏周期，降低维护频次。整体结构没有复杂的内控组件，故障点极少，非常适合长期连续运行的污水处理工况。
