带限位环的细长导向支撑杆结构

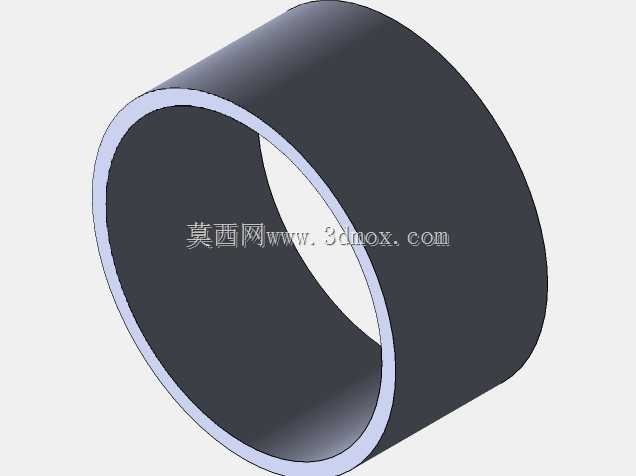

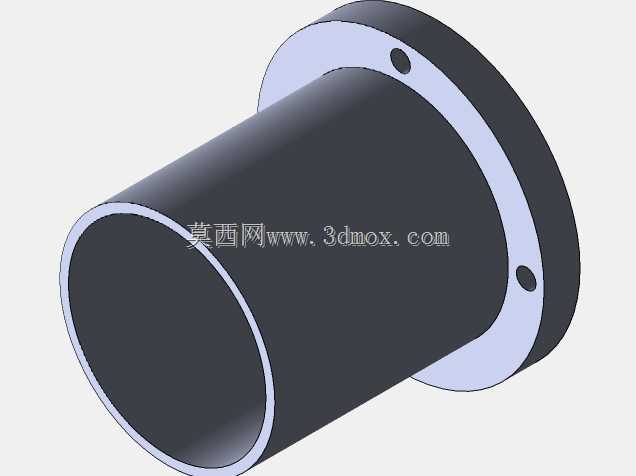

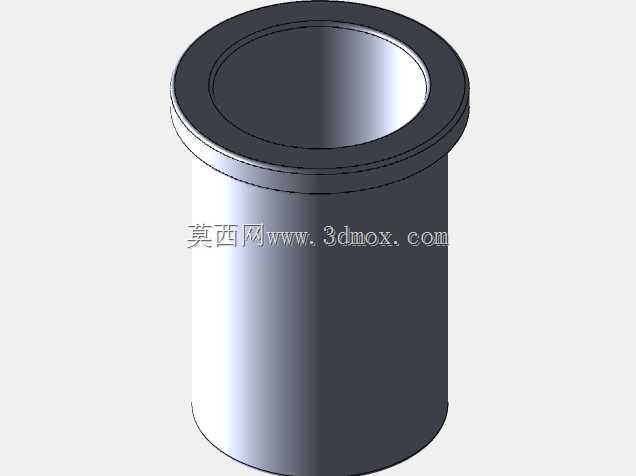

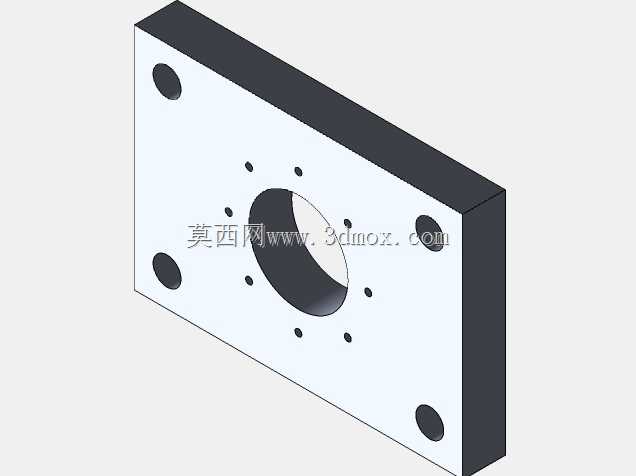

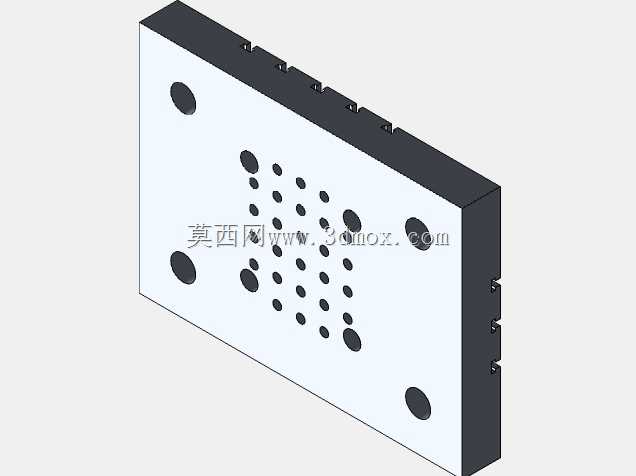

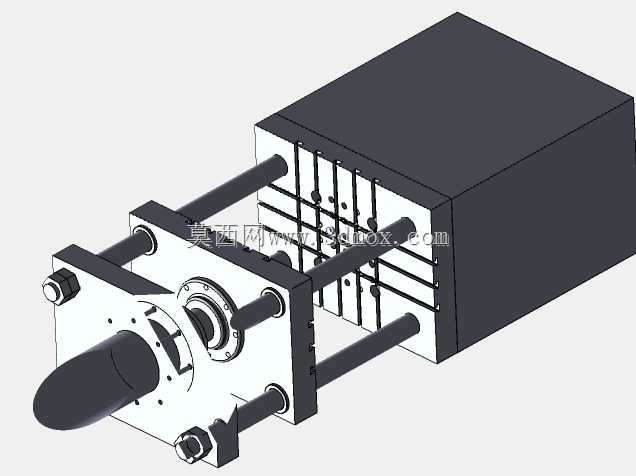

在各类工装夹具、输送导向机构以及小型自动化设备的直线运动副中，这类带环形凸台的细长杆件是十分常见的支撑导向构件。从结构上看，杆件主体为等直径长圆柱，表面加工精度直接决定了与之配合的滑动衬套或直线轴承的运行平顺性，杆身两处凸起的环形限位台并非后期加装的卡簧，而是与杆体一体加工成型，既可以作为轴向运动的硬限位，也能够在装配时为轴套、弹簧等配套零件提供定位基准，避免零件在杆体上出现无约束的轴向窜动。杆件顶端做了封闭平面处理，没有加工外螺纹或内孔，说明其主要承载方向为沿杆身的轴向压力与径向的侧向支撑力，而非传递扭矩或作为牵引连接件使用。从安装边界来看，这类杆件的有效工作长度远大于自身直径，属于典型的细长轴类零件，在选型校核时不能仅按照静力学压缩强度计算，还需要重点验算压杆稳定临界载荷，长径比越大，允许的轴向工作载荷就越低，侧向受力产生的挠度也会越明显。在实际设备布局中，杆件通常两端固定在安装板的对应孔位内，通过过盈配合或端部锁紧结构实现刚性固定，杆身穿过移动工作台上的导向套，为工作台的直线往复运动提供导向约束，两处限位环的间距恰好对应移动工作台的设计行程，当工作台运行到行程端点时，导向套端面直接与限位环侧面接触，无需额外加装行程挡块，既简化了周边安装结构，也消除了外接紧固件松动移位的风险。建模过程中需要重点保证杆身圆柱面的同轴度，以及两处限位环端面与杆身轴线的垂直度，若形位公差控制不到位，运动部件运行到限位位置时会出现偏载卡滞，长期运行还会造成导向套单侧异常磨损。这类杆件的材质通常根据使用场景选择，普通工况下采用45号钢调质处理即可获得足够的强度与表面硬度，在有耐腐蚀要求的食品、化工设备中则会更换为不锈钢材质，若设备对整体重量有严格限制，也可采用铝合金基材并在杆身表面做硬质阳极氧化处理，提升表面耐磨性能。在整机装配环节，这类导向杆的安装平行度会直接影响整套直线运动机构的运行阻力，多根杆件并行使用时需要逐一校准杆间平行度，避免移动部件出现别劲现象。
