剪叉式液压升降承载平台结构设计

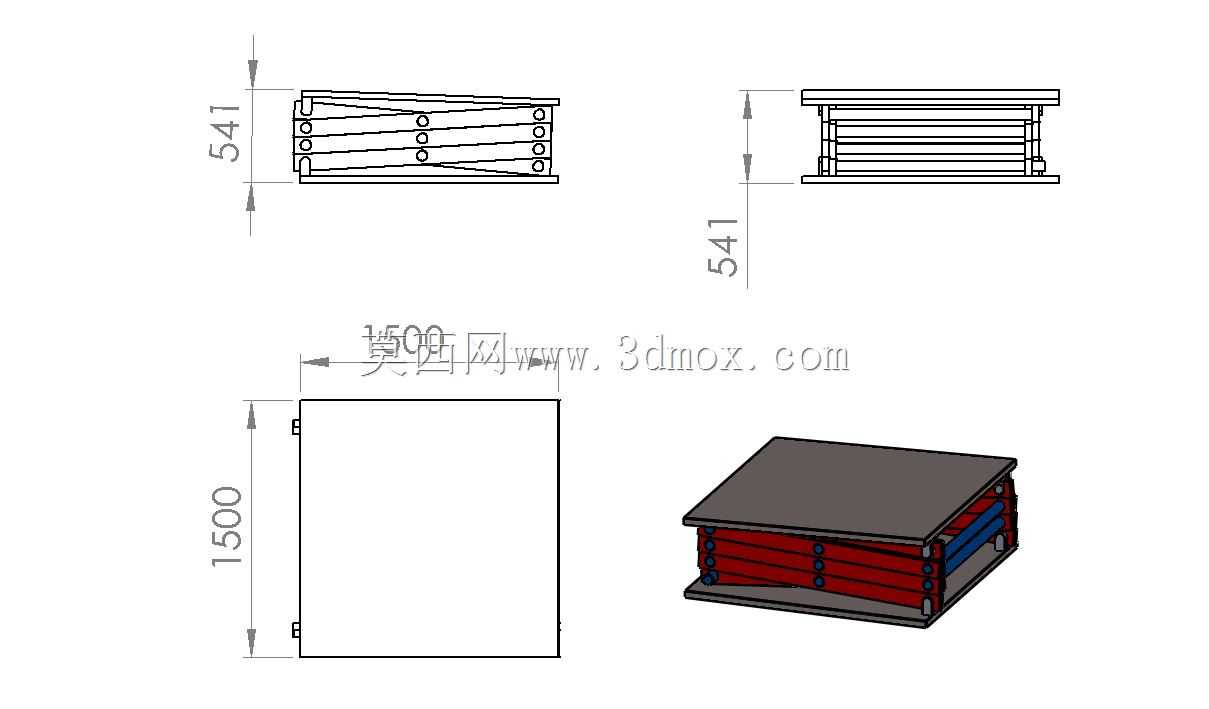

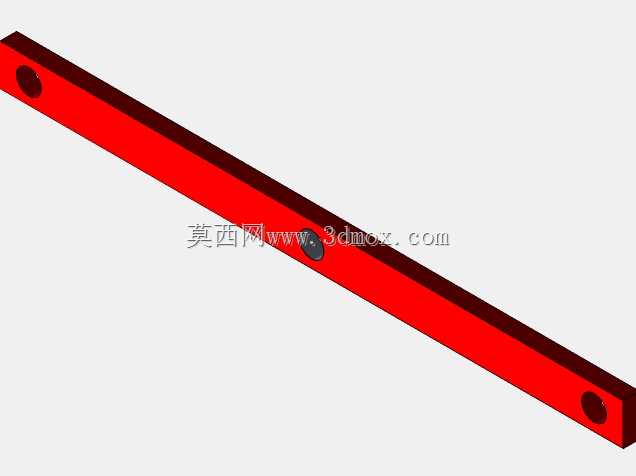

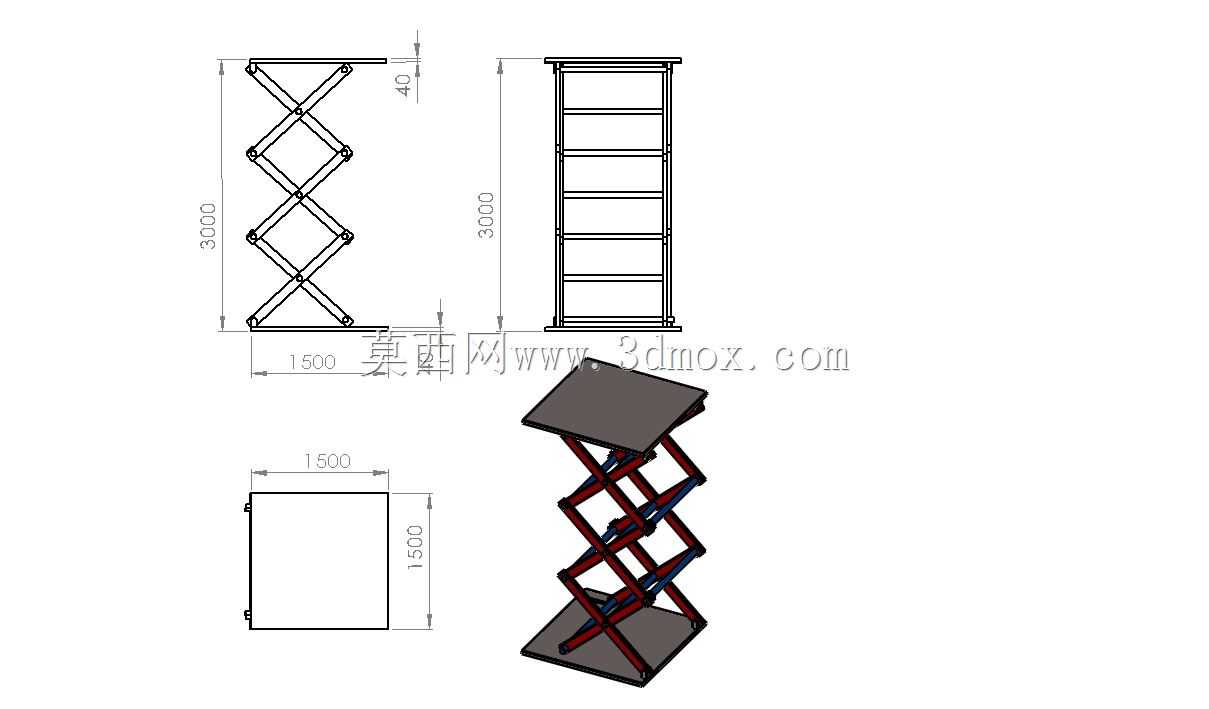

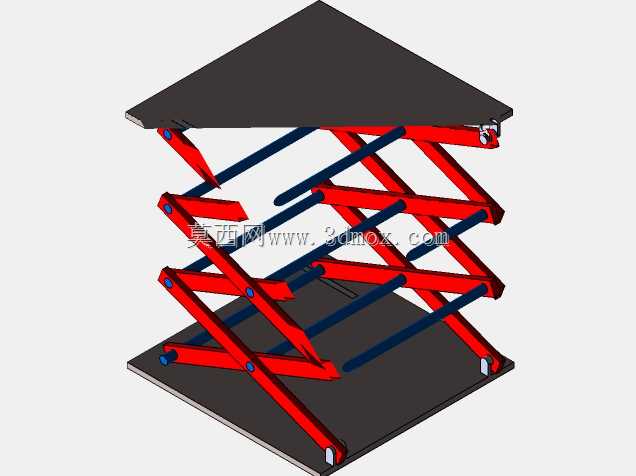

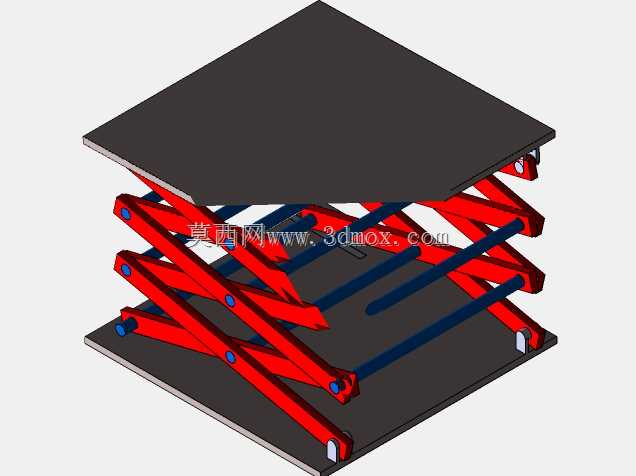

在车间物料转运、仓储高位取放货、设备安装检修这类需要垂直位移调整的作业场景里，剪叉式升降结构是兼顾承载稳定性与行程适配性的常用方案，本次设计的剪叉升降承载平台，针对中小载荷的固定工位或短距离移载场景做了结构优化。从安装边界来看，平台收拢状态下整体长宽尺寸均为1500mm，垂直高度为541mm，完全伸展后可达到对应作业高度，方形的台面设计适配多数标准料箱、工装夹具的摆放需求，底部框架预留了固定安装孔位，既可以直接通过膨胀螺栓固定在混凝土地面作为固定升降工位使用，也可以加装脚轮组件改造成移动式作业平台，适配不同车间的布局调整需求。设计过程中优先考虑了承载的均匀性，多组剪叉臂采用对称排布结构，每层剪叉臂之间通过铰接销轴连接，销轴配合处预留了润滑脂加注通道，长期使用时可定期加注润滑脂降低铰接磨损，延长结构使用寿命；剪叉臂的板材选用了高强度结构钢，通过折弯成型提升臂体的抗扭刚度，避免偏载情况下臂体出现形变。驱动部分采用隐藏式布置，液压油缸安装在两组剪叉臂的中间铰接位置，收拢状态下油缸完全藏于剪叉层叠结构内部，不会突出平台外轮廓，避免车间内人员走动、物料转运时发生磕碰，同时液压管路沿剪叉臂内侧排布，通过管卡固定，避免升降过程中管路被挤压磨损。台面采用防滑花纹钢板焊接成型，边缘做了圆弧倒角处理，避免尖锐边角划伤操作人员或物料包装，台面四周预留了工装安装的T型槽位，可根据实际使用需求加装防护栏、物料定位挡块、旋转工作台等附属配件。在结构受力校核阶段，针对剪叉臂的铰接点受力、台面满载下的挠度、收拢状态下的结构稳定性都做了对应验算，确保在额定载荷下升降过程平稳无卡顿，不会出现侧倾风险；层叠的剪叉结构在升降过程中始终保持台面水平，不会出现前后左右的偏移，对于需要精准对位的物料接驳场景，比如生产线不同高度工位的物料传递、仓储货架不同层的货物取放，都能满足对位精度要求。不同于大载荷的固定式升降货梯，这款平台的结构更紧凑，收拢后占用的垂直空间小，对于层高有限的车间、仓库场景更为友好，不需要深挖地坑即可安装使用，降低了现场施工的改造成本；日常维护时只需要定期检查铰接销轴的磨损情况、液压油的液位与清洁度即可，维护点都暴露在结构外侧，不需要拆解整体结构就能完成保养作业。
