小型挖掘机快换接头连接耳结构设计

该连接耳是3.5吨级小型挖掘机快换装置上的核心受力挂接构件，主要承担铲斗、破碎锤、抓斗等不同工作属具与斗杆前端快换本体之间的载荷传递作用。在小型土方施工、园林绿化、市政管线抢修、室内拆除等作业场景中，机手无需借助额外工具拆装销轴，通过快换机构即可完成属具切换，而该连接耳的钩形轮廓直接决定了属具挂接时的导入顺畅度与锁止后的贴合可靠性。

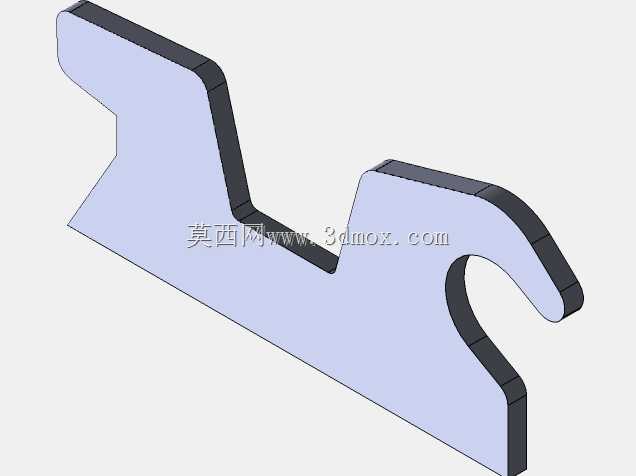

从结构受力逻辑来看，该零件采用等厚薄板切割成型，整体轮廓分为左侧平直贴合段与右侧钩形锁止段两部分。左侧平直边用于与快换支架的安装面贴合定位，其上预留的安装孔位可通过螺栓或焊接方式与快换本体固连，保证装配后无相对窜动；右侧弯钩区域为核心承载位，作业时属具上的对接销轴卡入弯钩内，挖掘阻力、偏载力矩、冲击载荷均通过该接触面传递至连接耳本体，因此弯钩内侧圆弧需与对接销轴的外径保持合理配合间隙，间隙过大会导致作业时产生旷量异响，加速接触面磨损，间隙过小则会造成属具挂接卡滞，低温环境下甚至无法完成对接。

设计阶段首先需要匹配整机的斗杆端连接尺寸与属具销轴中心距，先确定弯钩的锁止圆心位置，再根据快换机构的摆动行程预留导入倒角，引导销轴顺利滑入锁止位。零件的厚度方向需根据3.5吨机型的额定斗容挖掘力进行校核，避免在偏载挖掘时出现板面弯曲变形；外轮廓的多处折弯过渡并非造型设计，而是为了避让斗杆与属具的转动空间，防止属具在收斗、卸料动作中与连接耳发生运动干涉。

安装边界方面，该连接耳的底部平直边需与快换本体的支撑面完全贴合，焊接固定时需控制焊接热输入，避免薄板产生焊接变形导致弯钩位置偏移；螺栓连接版本则需保证安装孔的位置度公差，两侧连接耳装配后需保持同轴度，否则属具销轴会出现单侧受力、卡滞无法转动的问题。零件的外露边缘均做了倒角处理，既去除切割毛刺避免装配划伤，也能减少应力集中，降低交变载荷下的开裂风险。
