挖掘机液压抓爪属具结构设计方案

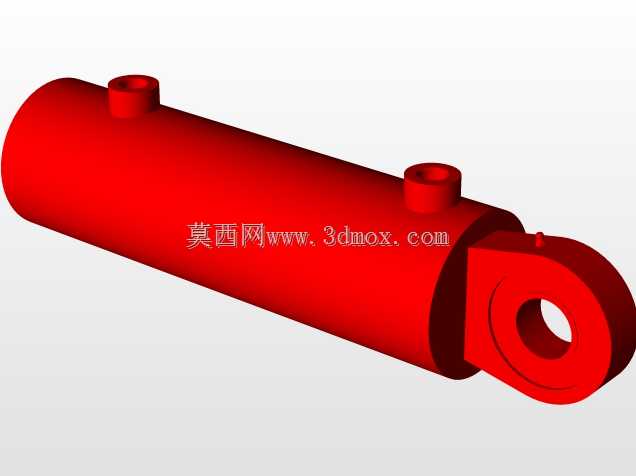

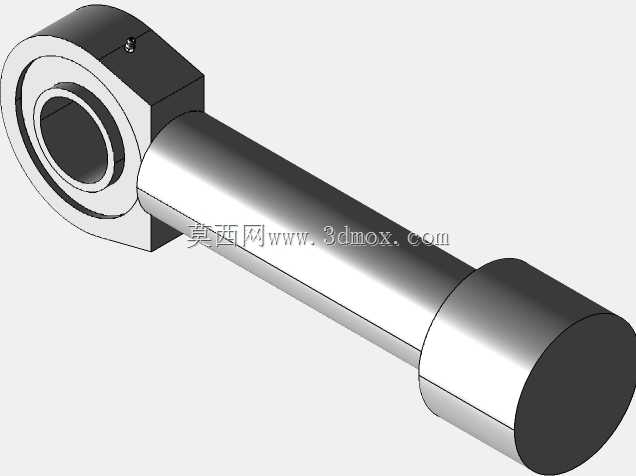

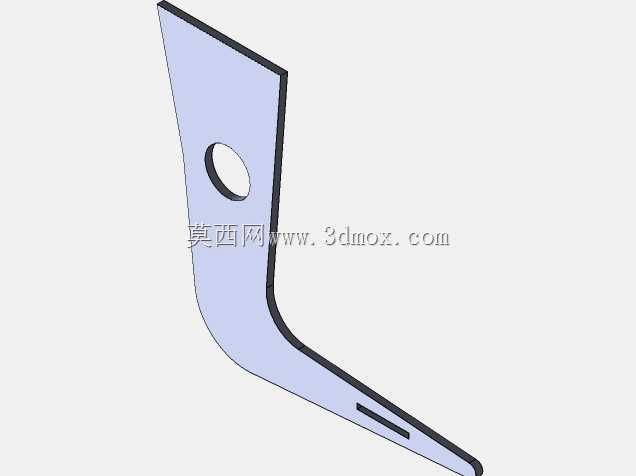

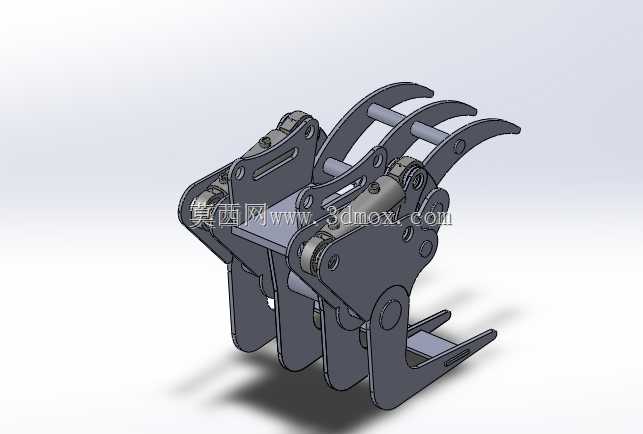

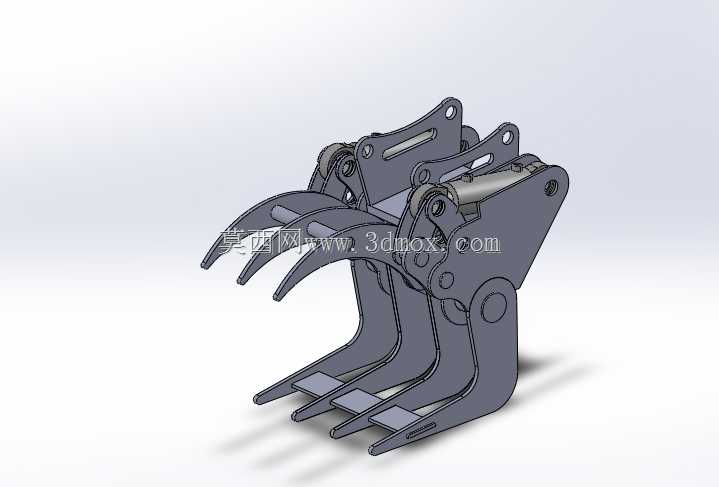

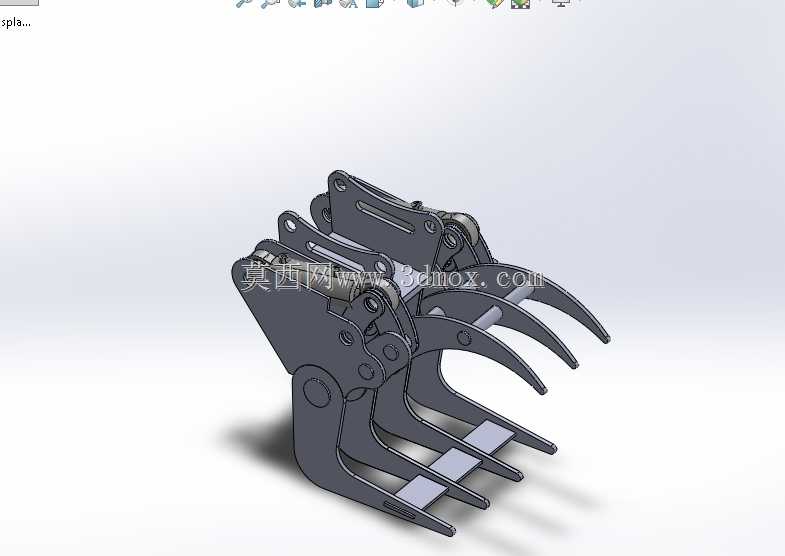

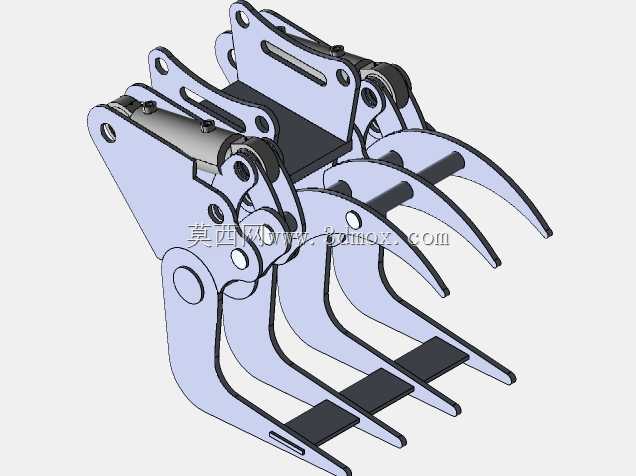

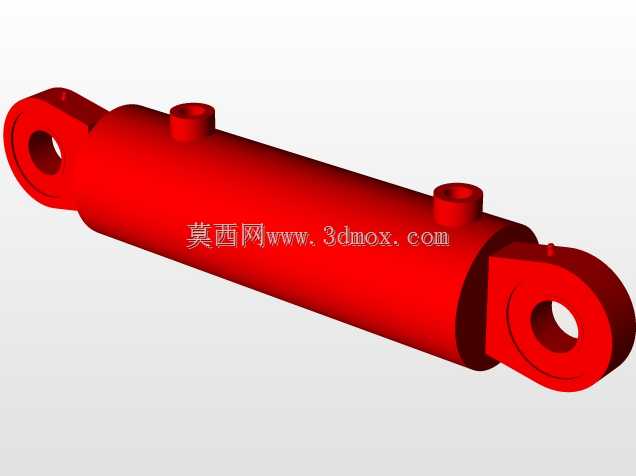

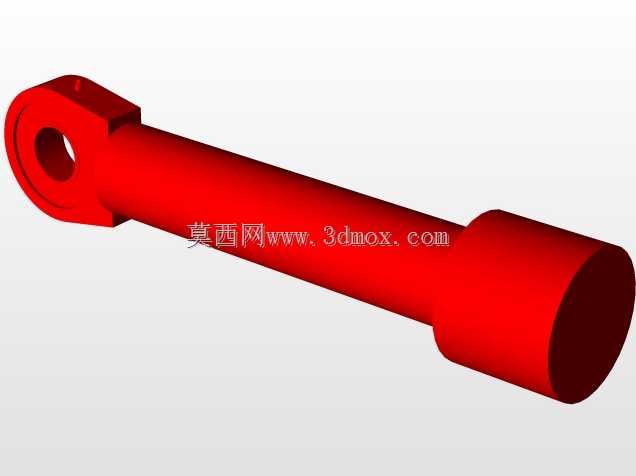

这类抓爪属具主要适配中小型履带式挖掘机，替换原有铲斗后可拓展设备作业范围，常见于废旧金属回收场的废钢抓取转运、林场的原木装卸、建筑垃圾分拣、散状不规则物料堆垛等场景，相比传统铲斗，对异形物料的夹持稳定性提升明显，能减少物料转运过程中的散落问题，降低作业现场的二次整理工作量。从结构设计来看，该抓爪采用双动颚爪对称布局，上部铰接位直接匹配挖掘机小臂前端的销轴安装孔位，无需额外改装连接架即可完成换装，铰接点处预留的润滑通道可保证长期作业下的转动灵活性，避免销轴与轴套出现干磨卡滞。爪体采用弯齿式结构，每侧动爪分布三根弧形弯齿，齿尖做了加厚耐磨处理，齿面间隔设置的横向挡条可增大与被夹持物料的接触摩擦力，夹持表面物料时不会出现滑脱，同时弯齿的弧度经过曲率优化，闭合时多根齿可形成交错咬合的闭合空间，针对不同尺寸的块状、条状物料都能形成稳定的包覆夹持，不会出现局部应力集中导致的爪体变形。上部的液压油缸安装位采用双耳铰接结构，可直接对接挖掘机小臂的液压输出管路，油缸伸缩行程与爪体开合角度做了匹配设计，最大开合角度可满足直径一米二以内的物料夹持需求，闭合时爪尖的咬合间隙控制在五毫米以内，可夹持体积较小的零散物料。设计过程中重点考量了安装边界的适配性，整体安装后小臂前端的外伸量控制在原有铲斗安装尺寸的百分之十以内，不会过度改变挖掘机小臂的作业重心，避免长期带载作业对小臂铰接座造成额外的载荷冲击，爪体闭合后的最小轮廓尺寸可满足常规狭窄作业空间的回转需求，在拆迁现场、厂房内部等受限空间作业时不会出现剐蹭周边设施的问题。爪体的受力结构做了等强度优化，铰接支座处的加厚筋板可传递油缸输出的夹持力，将载荷均匀分散到整个爪体框架上，长期重载夹持作业时不会出现焊缝开裂、爪体变形的问题，转动副处的密封结构可阻挡作业现场的泥沙、粉尘进入铰接间隙，延长销轴与轴套的更换周期，降低日常维护的频次。
