丹佛斯151B系列摆线液压马达结构

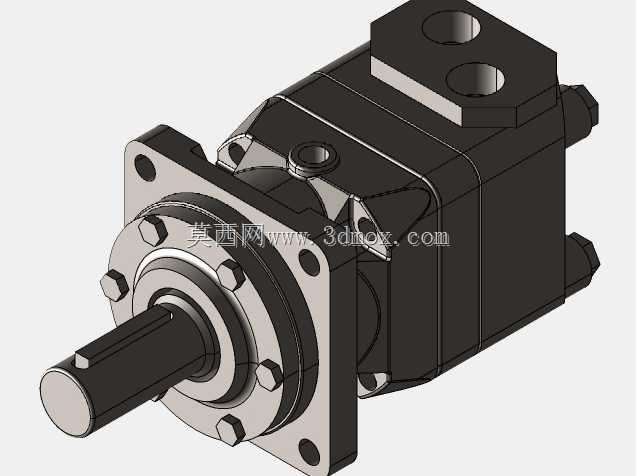

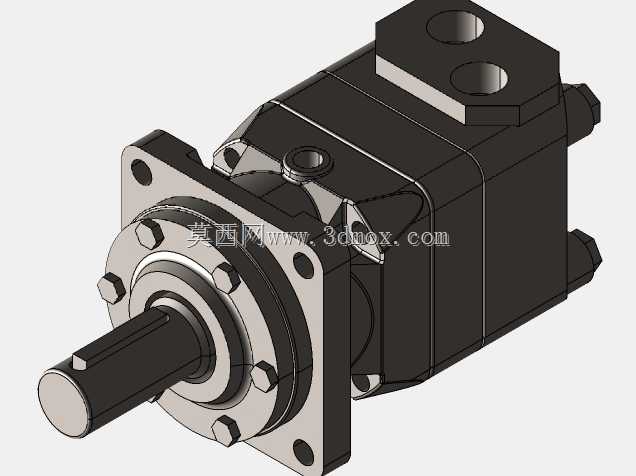

在工程机械、农业机具、环卫设备以及小型工业传动系统里，摆线液压马达一直是低速大扭矩工况的常用执行元件。丹佛斯151B系列马达的三维结构围绕配流轴、转子定子副、输出轴、壳体与端盖建立，能够直观呈现内部流道与外部安装接口的配合关系。做整机布置时，工程师最先关注的不是外观，而是马达能否在有限空间内完成油路对接、负载连接和维护拆装。该系列包含多种排量规格，不同型号在输出扭矩、转速范围和安装尺寸上存在差异，模型把这些差异集中在可对比的壳体长度、轴伸形式和油口位置上，便于在方案阶段快速判断干涉风险。实际使用中，这类马达常被布置在卷扬机构、输送机驱动轮、扫盘旋转装置、农机割台以及小型履带行走系统中。它依靠压力油推动转子在定子内做行星运动，再通过配流机构连续切换高低压腔，把液压能转化为旋转机械能。由于输出转速较低而扭矩密度较高，很多场合可以省去复杂减速箱，直接驱动链轮、滚轮或卷筒，使整机结构更紧凑。设计思路上，模型保留了轴承支承位、密封槽、止口定位面和螺栓孔分布，这些特征决定了马达与机架的连接刚度。安装边界不能只看主体外径，还要预留油管接头的插拔角度、扳手空间以及后期更换密封件的操作余量。若把马达紧贴侧板布置，现场往往会出现胶管无法装配或维护时必须拆解相邻部件的问题。输出轴连接同样需要谨慎，平键、花键或法兰输出对应不同的对中要求，径向载荷过大时会加速轴承磨损。从结构细节看，壳体承担承压、定位和散热作用，端盖与配流部分保证油液方向切换准确，转子定子副则直接影响容积效率和启动扭矩。建模时把内部啮合关系与外部安装基准分开处理，能够帮助设计者同时理解工作原理和装配约束。对于选型人员，可借助该模型核对轴高、孔距、油口螺纹区域与设备侧板的相对位置；对于三维建模从业者，则可参考其分层建模方式，先建立回转基准，再处理油口凸台、加强筋和安装耳板，避免后期改型时特征混乱。整机调试阶段，马达的转向、转速和制动响应还需与阀组匹配，但在结构设计阶段把安装面、载荷方向和管路走向确定清楚，能够显著减少试制返工。
