康明斯V6十二气门缸盖结构造型

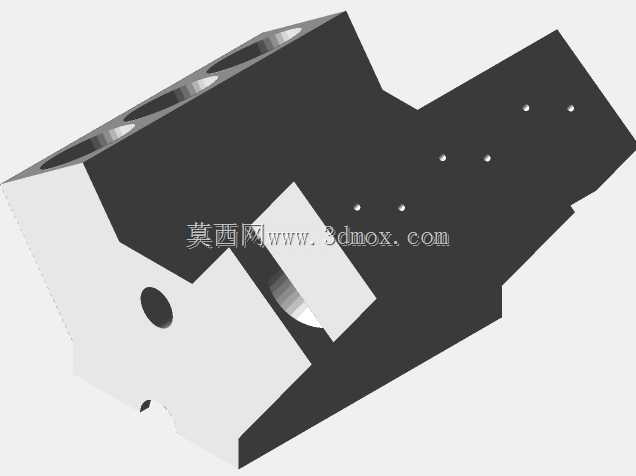

该模型呈现的是V型六缸动力装置上部的气门安装与气道集成构件，也就是常说的气门门头或缸盖上部总成。它在整机中承担密封燃烧室、布置进排气通道、固定气门机构以及连接外围管路与附件的作用，常见于商用车动力、工程机械动力、固定式发电机组及船用辅机等对可靠性和持续输出要求较高的场景。

从结构上看，模型按V6两列气缸的排布组织十二个气门位置，每列对应六个气门孔，孔位沿斜置缸列方向展开，形成明显的V形顶面。这种布置不是单纯为了外观，而是由缸体夹角、气门夹角、燃烧室形状和凸轮轴驱动路线共同决定的。顶面与侧面保留了多个小孔和凸台，用于安装定位、紧固件穿过、传感器接入或工艺封堵；局部凸起和下沉区域则对应气道转折、水套空间、加强筋以及与进排气歧管、罩盖等周边件的配合边界。

设计这类构件时，首先要服从缸心距和燃烧室中心线，气门孔不能孤立确定，而要与活塞在上止点附近的运动包络、气门升程、弹簧座空间以及喷油器或火花塞位置协同校核。气道走向需要在有限的V形夹角内兼顾流通能力和结构刚度，内壁转折过急会造成充气效率下降，壁厚过薄又会在热负荷和螺栓预紧力下产生变形。模型中可见的不规则外轮廓，正是气道、水套、油道和螺栓柱相互避让后的结果。

安装边界方面，下部结合面需要与缸体顶面形成稳定密封，螺栓孔分布要围绕气缸压力作用区均匀布置，避免局部压紧力不足。两侧与进排气系统连接的面应保持足够平面度，周边凸台用于限制管路和线束的实际走向。若用于教学或逆向设计，可围绕气门孔中心距、结合面轮廓、孔位投影和外围包络尺寸继续完善工程图；若用于装配仿真，则应重点检查气门、弹簧、摇臂或凸轮轴相关零件在运动过程中是否与缸盖本体发生干涉。

整体造型没有采用简化方块处理，而是保留了多斜面、凸台和孔洞交错的真实形态，能够帮助结构设计人员理解V6发动机缸盖在紧凑空间内集成气道、冷却、润滑和紧固系统的基本逻辑。
