发动机活塞与气缸联动组件结构设计

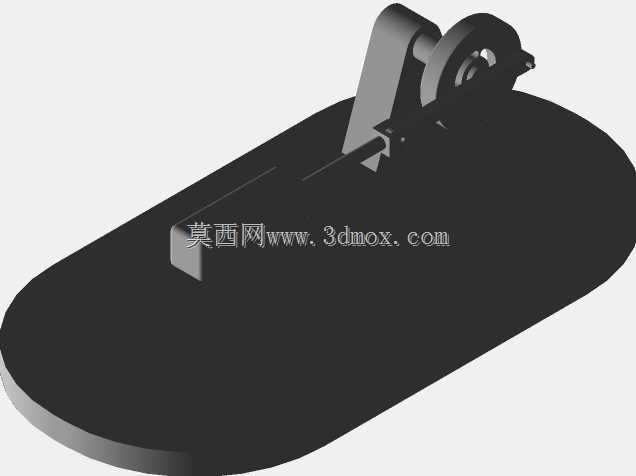

这套活塞气缸联动结构，核心是把活塞的直线往复运动，通过铰接的曲柄连杆机构转化为曲轴端的回转输出，是内燃机、往复式压缩机这类动力设备里最核心的运动转换单元。做这套结构建模的时候，首先要卡准的是活塞在气缸内的运动边界：活塞的行程直接决定了曲柄的回转半径，两者是严格的2倍对应关系，一旦这个尺寸链出错，活塞要么撞气缸盖，要么达不到设计的压缩比，整套动力输出参数都会完全偏离设计目标。从实际装机场景来看，这类组件大量用在小型通用汽油机、微型空气压缩机，还有教学演示用的拆装实训台里，不同场景下的设计侧重完全不同：用在内燃机上的时候，要优先考虑活塞往复运动的惯性力平衡，活塞销的铰接位置、连杆大小头的配重都要反复校核，避免高转速下出现过大的振动；用在压缩机上的时候，重心则放在气缸内壁的配合间隙、活塞环的密封槽设计上，要保证压缩腔的气密性，减少工作过程中的压力泄漏。整个组件的安装基准是底部的长圆形安装底板，底板上预留的安装孔位直接决定了整套机构在设备机架上的定位精度，建模时特意把底板的安装孔间距、孔位公差都做了参数化关联，后续调整不同缸径、行程的衍生方案时，只需要修改活塞直径、曲柄半径这几个核心参数，底板的安装尺寸就能同步更新，不用重新绘制整个安装基体。结构设计上没有做多余的装饰特征，所有外形都服务于功能：活塞侧面的裙部做了微幅的型面预留，用来模拟实际加工中的热膨胀间隙，避免工作升温后活塞在气缸内卡滞；连杆和曲柄的铰接处保留了足够的销轴装配空间，也预留了润滑脂的存储腔体，实际运转时可以减少铰接位置的磨损。气缸体和底部底板的连接位置做了加强筋过渡，因为活塞做功时会对气缸壁产生侧向的推力，这个加强结构可以避免气缸长期受侧向力出现安装位置偏移，保证活塞运动始终和气缸轴线保持同轴。做运动仿真验证的时候，特意把活塞的上下止点位置做了标记，可以直观看到曲柄回转一周过程中，活塞的位移变化曲线，也能检查连杆在运动过程中会不会和气缸内壁、底板边缘发生运动干涉，这套模型的所有配合间隙都经过干涉检查，整个运动行程内没有零件碰撞的问题，不管是用来做机构运动原理演示，还是作为小型动力设备的初始设计方案参考，都能直接对应到实际工程的设计逻辑里，不用再做大量的结构修正。
