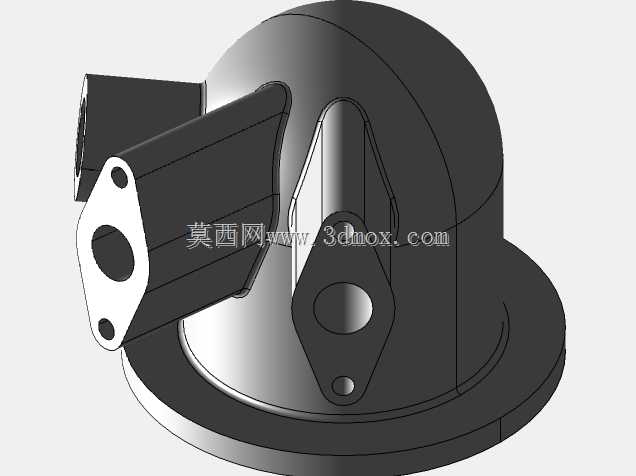

带侧向安装座的弧形摆臂支撑构件

该摆臂构件的主体采用半封闭弧形筒身搭配底部环形法兰盘的结构形式，这类结构常见于中小载荷的工位摆动机构、轻载传动铰接单元以及设备舱门的随动支撑场景中，在自动化生产线的工件换位、检测设备的探头姿态调整、工装夹具的角度切换工位都能见到同类结构的应用。构件承担的核心作用是在铰接回转过程中传递摆动力矩，同时为侧向布设的管路、检测元件或联动杆件提供稳定的安装基准，避免外接部件随摆臂动作时出现晃动或位置偏移。

从结构功能设计来看，底部的环形法兰盘预留了整圈安装贴合面，可通过周向均布的紧固件与设备基座或回转驱动端实现刚性连接，法兰盘的厚度经过力学校核，能够抵消摆臂摆动过程中产生的倾覆力矩，防止连接位置出现应力集中。侧向伸出的带孔安装耳座设置了三个定位孔，其中中心大孔用于穿装铰接销轴或外接传动轴，两侧小孔可装入定位销或紧固螺钉，保证外接部件与摆臂的同轴度，避免传动过程中出现径向窜动。筒身正面一体成型的菱形加强凸台整合了铰接孔与定位孔，既可以作为摆臂与从动杆件的连接点位，也能通过凸台结构提升筒身局部的抗扭刚度，减少薄壁筒身在交变载荷下的形变。

设计过程中优先考虑了安装边界的适配性，侧向耳座的伸出长度经过严格控制，既保证外接部件有足够的操作空间，也避免摆臂在0至90度常规摆动范围内与周边设备构件发生干涉。弧形筒身的曲面过渡采用大圆角衔接，消除了直角位置的应力集中隐患，同时筒身内部预留的中空空间可用于布设线缆或轻质传动杆件，让整机的管线布局更加紧凑。构件各安装孔的位置公差按照IT7级精度控制，法兰端面与铰接孔轴线的垂直度、侧向耳座安装面与筒身轴线的平行度都做了明确约束，能够保证装配后摆臂回转顺畅，无卡滞或旷量问题。这类摆臂构件适配中小载荷的间歇摆动工况，可根据实际使用场景搭配不同规格的铰接销轴与紧固件，满足不同设备的安装需求。
