开口式法兰衬套的三维结构设计

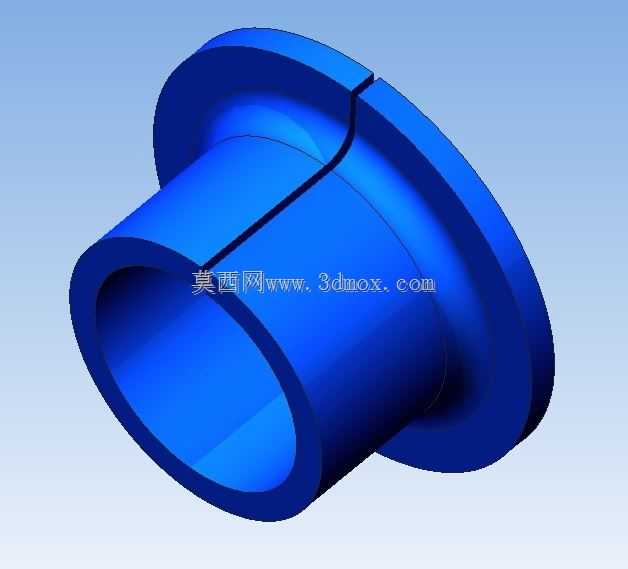

该零件属于带轴向开口的法兰型衬套，整体由圆筒段与端部法兰盘构成，圆筒壁沿轴向开设一条通槽，使衬套具备一定的径向收缩余量，能够在装配后通过抱紧作用补偿轴与座孔之间的间隙。法兰盘位于圆筒一端，用于轴向定位，可限制衬套在座孔内的窜动，并承受一定的轴向载荷。这类结构常见于低速重载、铰接点或需要频繁拆装的部位，例如工程机械连杆铰点、输送设备摆动支承、农机传动机构以及工装夹具导向位置。与整体式无油衬套相比，开口设计降低了对座孔加工精度的依赖，同时便于在不拆解整根轴的情况下完成更换，维护效率更高。设计时需要重点控制圆筒内径与轴径的配合关系，外径与安装座孔的配合关系，以及法兰端面与安装面的贴合度。轴向通槽的宽度并非随意确定，它直接影响衬套压入座孔后的抱紧力：槽宽过小，收缩量不足，无法形成稳定预紧；槽宽过大，则会导致接缝处承载不连续，局部接触应力升高。法兰外径应大于座孔直径，形成可靠的止推面；法兰厚度需根据轴向载荷校核，避免在冲击工况下发生剪切或翘曲。圆筒长度则由支承跨距决定，过短会降低轴的支承刚度，过长则增加加工难度并可能引起边缘偏磨。从建模角度看，该零件以回转体为基础，先通过旋转特征形成筒身与法兰，再在轴向切除一条贯通槽，最后对内外棱边进行必要倒角，以去除锐边并引导装配。实际应用中，衬套内壁通常作为摩擦副表面，材料可根据工况选用铜合金、复合材料或表面硬化钢；若用于粉尘、泥水环境，还需在法兰侧考虑密封件安装空间。选型时不能只看静态尺寸，还要结合轴的挠度、座孔公差、润滑条件以及热膨胀量。开口衬套在压入过程中会产生弹性变形，因此座孔表面粗糙度、倒角导入角和压装速度都会影响最终内孔圆度。若用于旋转运动，应保证接缝避开主要承载区；若用于摆动工况，则需关注微动磨损与疲劳松动。该三维模型完整表达了法兰定位、圆筒支承和开口收缩三者之间的几何关系，可直接用于干涉检查、装配模拟、工程图生成以及后续有限元接触分析，为结构设计人员评估安装边界、配合公差和维护工艺提供直观依据。
