立式支腿型常压化学储槽结构设计

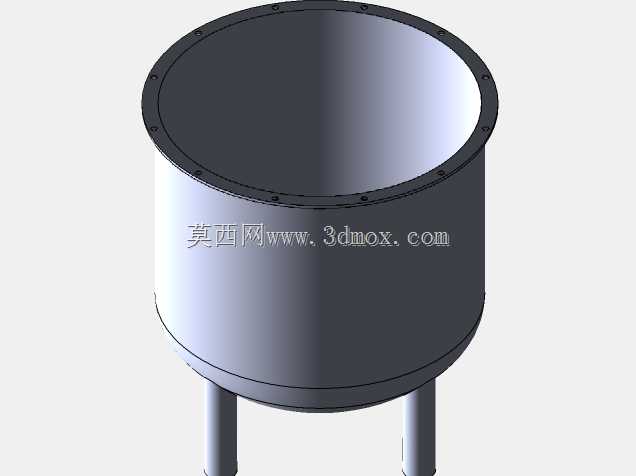

该模型呈现的是一台带支腿支撑的立式圆筒形化学槽，主体由上部开口筒体、顶部法兰边、底部过渡结构以及三根均布支腿组成，适用于化工配料、实验室试剂暂存、小型生产线中间缓存或清洗工序中的液体承托场景。槽体采用直筒段作为主要容积区，内壁连续光滑，没有突兀的加强筋或内凸结构，这种处理方式有利于减少介质残留，便于日常冲洗与排空，尤其适合对洁净度有一定要求的弱腐蚀液体、水溶液或工艺漂洗水使用。顶部一圈带孔法兰边是整个结构的关键边界，既可以作为敞口加强圈抑制筒口变形，也预留了与盖板、观察架、搅拌支架或外接管路附件连接的安装孔位。在实际选型时，需要依据现场接管方向、操作平台高度以及是否加装搅拌装置来确认法兰孔分布和筒口直径，避免后期附件安装出现干涉。筒体下部采用圆弧收底而非尖角焊接，能够降低应力集中，同时让排液口布置更顺畅；若用于沉淀或批次排放，底部坡度和出口位置还应结合介质含固率进一步调整。三根支腿沿圆周均匀布置，相比四腿结构对安装地面的平面度要求更低，在小直径槽体上更容易获得稳定支撑。支腿与槽体连接处需要重点关注载荷传递，满液状态下筒体下部不仅承受液压，还会把重量通过支腿传至地面，因此连接区域通常需要增设垫板或加强圈，防止局部屈曲。从安装边界看，这类设备多布置在车间靠墙位置或操作平台旁，外形尺寸控制要兼顾人员加料高度、底部阀门操作空间以及上方管线吊装空间。支腿高度不宜过低，否则底部接管和排污阀没有足够安装与扳手空间；过高则会降低整机稳定性，并增加支腿截面规格。设计思路上，模型把承压需求弱化为结构刚度需求，没有采用厚重封头，而是以简洁圆筒和法兰边满足常压使用，这使得整体用料更省、制造路径更直接，卷圆、焊接、钻孔后即可完成主体加工。对于需要防腐的工况，可在筒体内外增加衬层或改用耐蚀材料，但三维结构上仍需保留相同的法兰连接与支撑逻辑。整体来看，该化学槽强调的是功能明确、制造便利和现场适配性，适合作为中小型工艺单元中的基础储液部件进行细化设计。
