工业物料承托用栅格镂空干燥托盘

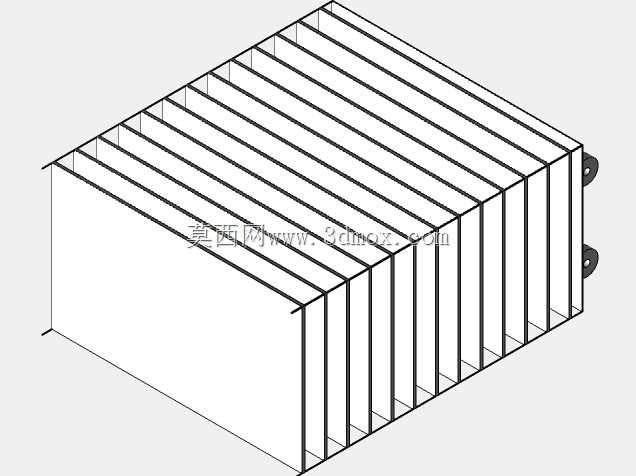

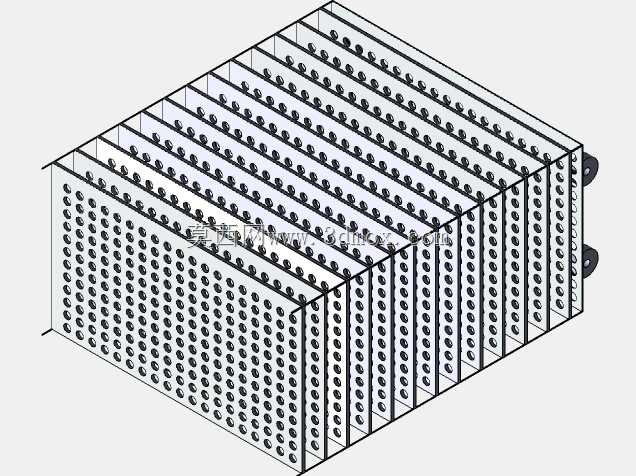

在化工原料烘干、食品物料脱水、制药中间体干燥这类工序里，物料的承托载体直接决定热风循环效率与干燥均匀度，这款栅格式干燥托盘正是针对这类批量干燥场景开发的承载构件。它的核心设计逻辑是在保证整体承载刚性的前提下，最大化盘面的通风通透率，让热风可以从盘面下方、侧方同时穿透物料层，避免传统实心托盘底部积潮、物料上下层干燥度不均的问题。从结构上看，托盘整体采用长方体槽型设计，四周设置连续的围边，围边高度可覆盖常规散料、片状物料的堆放厚度，防止物料在转运、推入干燥设备的过程中从侧边洒落；盘面由等距排布的竖向栅条组成，栅条之间预留均匀的通风间隙，间隙宽度经过匹配性设计，既不会漏过常规粒径的待干燥物料，又能保证热风无阻碍穿过。栅条与底部边框、侧边围边采用一体化连接结构，避免长期受热后出现焊缝开裂、栅条变形的问题，适配烘箱、连续式干燥生产线、热风循环干燥房等多种设备的内部承载需求。设计阶段首先要锁定的是安装边界尺寸，托盘的外部长宽需要匹配干燥设备内部的层架卡槽间距，保证托盘可以顺畅推入抽出，不会出现卡滞；底部预留的支撑边高度要适配层架支撑梁的截面尺寸，保证放置后整体平稳，不会出现倾斜晃动感。围边的高度根据单次物料堆放厚度设定，栅条的截面尺寸则根据满载物料的总重量做挠度校核，保证满载状态下栅条的下挠量控制在允许范围内，不会因长期受热承重出现永久变形。托盘两端预留的挂接结构，既可以配合自动化生产线的机械手完成抓取转运，也可以适配人工搬运的托架，在连续干燥产线中，多盘托盘可以依次排布在输送链上，完成进料、干燥、出料的全流程流转；在间歇式烘箱中，也可以多层叠放，充分利用烘箱内部的竖向空间。栅条的排布方向特意与热风主流方向形成正交，让热风在穿过栅条间隙时可以形成紊流，更充分地带走物料表面的蒸发水汽，相比横向排布的结构，干燥效率可以得到明显提升。托盘的边角位置都做了圆弧过渡处理，没有尖锐的棱角，既避免操作人员搬运时被划伤，也减少了边角位置的物料残留，清理时可以直接用水冲洗，不会出现清洁死角。针对有耐腐蚀需求的使用场景，结构设计时也预留了材质替换的余量，不管是采用不锈钢板材折弯焊接，还是采用铝合金型材拼接，整体的结构尺寸、安装接口都可以保持一致，不需要重新适配干燥设备的层架。在实际选型过程中，设计人员可以根据干燥设备的内部层架尺寸调整托盘的整体长宽，根据单次处理的物料堆密度调整栅条的厚度与间隙宽度，在保证承载能力的同时尽可能降低托盘自身的重量，减少干燥过程中托盘自身的蓄热损耗，提升升温效率。
