CR30型铰接式U型连接支座结构

项目分类:3D模型 发布时间:2021-08-17 ID:238186
  • CR30型铰接式U型连接支座结构
  • CR30型铰接式U型连接支座结构
  • CR30型铰接式U型连接支座结构
  • CR30型铰接式U型连接支座结构

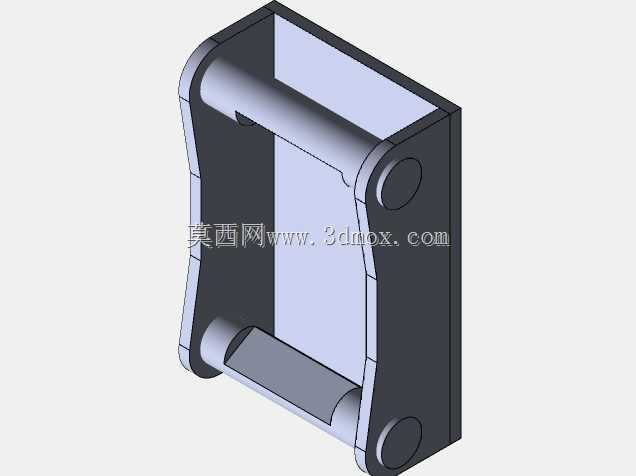

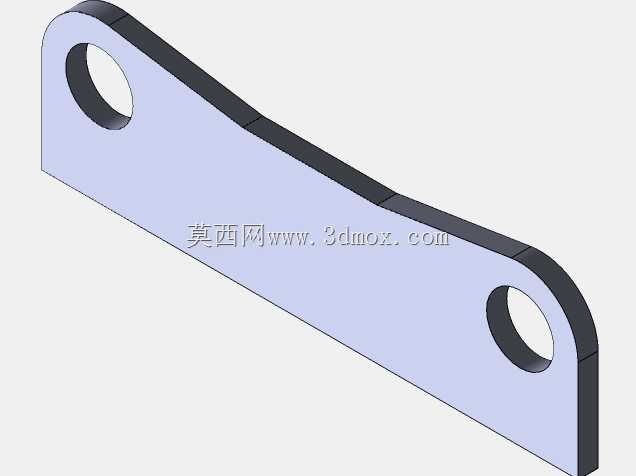

该构件属于铰接式U型连接支座,核心作用是在设备机架与活动执行部件之间提供带转动自由度的刚性连接,常见于轻载输送线的摆臂工位、工装夹具的翻转定位机构、小型自动化设备的门体铰链支撑场景,也可作为检测设备中可调角度的安装基座使用。从结构形态看,主体采用U型槽式框架,两侧立板对称布置同轴销孔,上下两端的圆弧过渡既消除了板材折弯后的应力集中,也让整体受力路径更平顺,槽内预留的空间用于容纳被连接件的端部,避免转动过程中出现干涉。设计阶段优先考虑了装配与维护的便利性,两侧销孔采用同轴度公差约束,保证销轴穿入后转动无卡滞,立板外侧的圆形凸台一方面增强了孔位周边的局部刚性,减少长期受径向载荷后的孔口变形,另一方面也可作为销轴的轴向定位基准,配合卡簧或挡圈实现销轴的轴向固定。主体壁厚根据承载区间做了差异化分配,立板与底板衔接处壁厚略大于槽口边缘,在控制整体重量的同时保证核心受力截面的强度。安装边界方面,构件背部为平整安装面,可直接贴合设备机架的型材面或钢板面,通过底板预留的安装孔完成螺栓固定,安装时需保证背部支撑面平面度符合要求,避免锁紧后构件出现附加内应力。外形尺寸适配常规30系列工业铝型材的安装间距,U型槽的开口宽度可容纳厚度匹配的连接耳片,销孔中心到底部安装面的距离经过校核,保证被连接件在设定的摆角范围内转动时,不会与底部安装面或周边机架发生碰撞。实际选型应用中,该支座适合承受径向铰接载荷,不建议用于大扭矩的传动节点,装配时销轴与孔位采用间隙配合,可根据转动阻尼需求选择配合公差,若需要降低磨损,可在销孔内压入自润滑衬套,提升长期运行的可靠性。建模过程中对所有倒角、圆角和凸台特征做了参数化关联,修改槽宽、孔距或整体高度时可同步更新关联特征,便于后续衍生不同规格的同系列支座,满足不同工位的安装尺寸需求。
