Nitro发动机链锯离合器改装连接构件

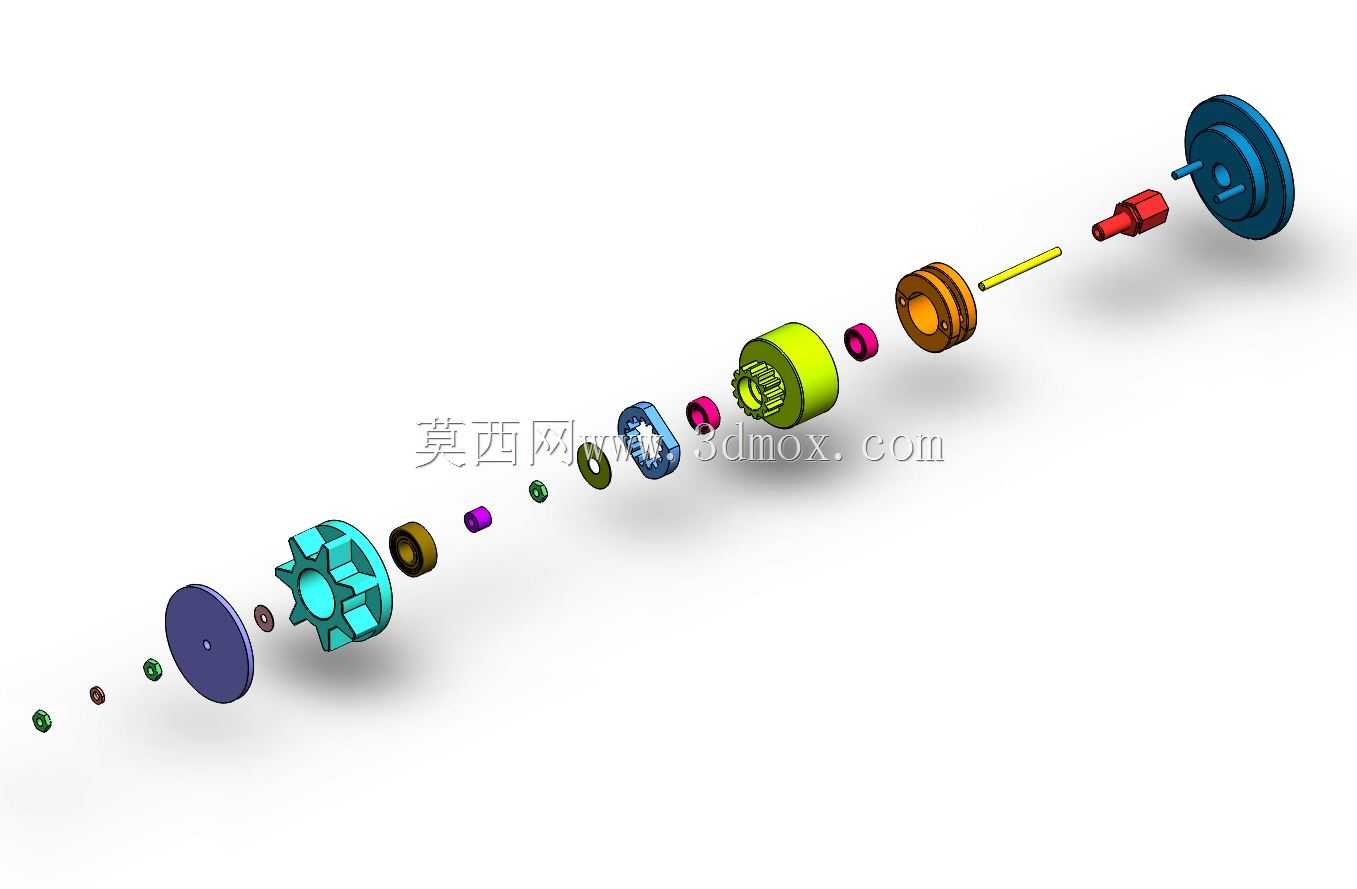

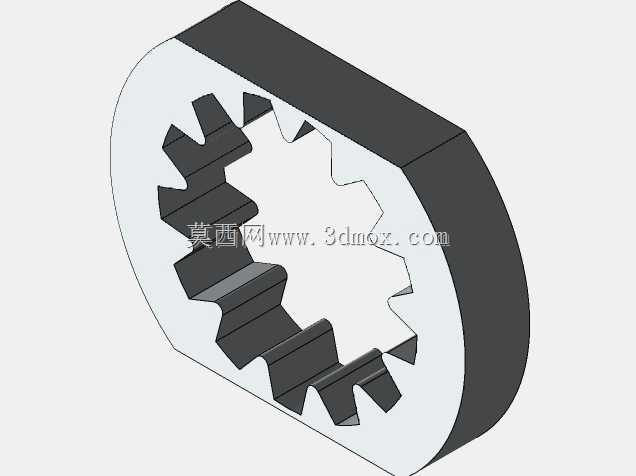

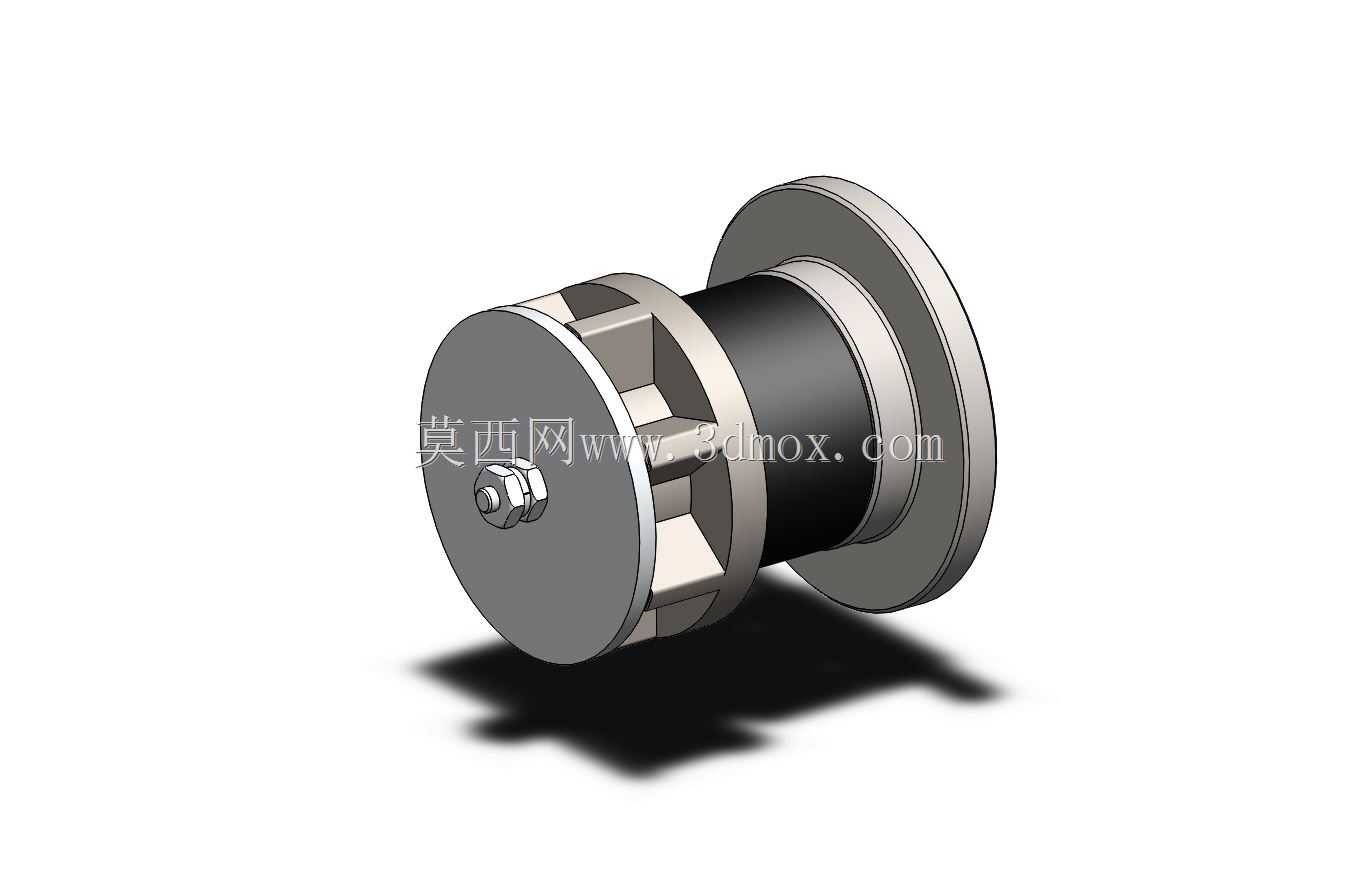

该构件用于小型内燃动力链锯的动力输出端，衔接Nitro发动机离合器13齿钟形件与链锯链轮，解决两类部件齿形不匹配、轴向定位不足的改装适配问题，在园林机械维修、小型动力设备改装场景中，可直接替代非标转接件，无需对发动机壳体或链轮座做二次铣削加工。从实际装机工况来看，链锯作业时离合器随发动机曲轴高速运转，接合瞬间会产生冲击扭矩，伐木过程中链条卡滞还会带来瞬时反向载荷，因此该转接件的内齿与外齿均采用等强度齿形设计，齿根处预留圆角过渡，避免应力集中引发断齿；构件整体为盘状环形结构，外周轮廓适配离合器钟形件的安装内腔，内齿与链轮轴端齿形完全啮合，轴向厚度控制在离合器接合行程的允许范围内，不会改变离合器弹簧的预压量，也不会导致摩擦片出现偏磨。设计阶段先对离合器钟形件的13齿齿形做逆向测绘，再匹配链锯链轮的连接齿廓，通过齿侧间隙的合理分配，既保证装配时可顺利推入，又能在高速传动时减少齿面撞击；构件的两个端面均设计为定位基准面，安装时一侧贴合离合器壳体的止口端面，另一侧抵靠链轮的轴向定位台阶，无需额外加装调整垫片即可控制轴向窜动。激光切割加工时，可直接选用中碳钢板材一次切割成型，齿面无需后续精加工即可满足装配精度，外轮廓的非啮合区域做了切边处理，既减轻构件自身转动惯量，降低离合器接合时的转动负载，也能避免与周边壳体、油路部件发生运动干涉。针对高负载伐木工况，齿部啮合区域的接触线经过对齐校验，动力传递过程中载荷可均匀分布在所有参与啮合的齿面上，不会出现局部齿面过载磨损；构件的中心通孔与链轮轴保持同轴，安装后不会引入额外的偏心量，能有效降低发动机高速运转时的振动，避免离合器因偏心出现过早磨损。
