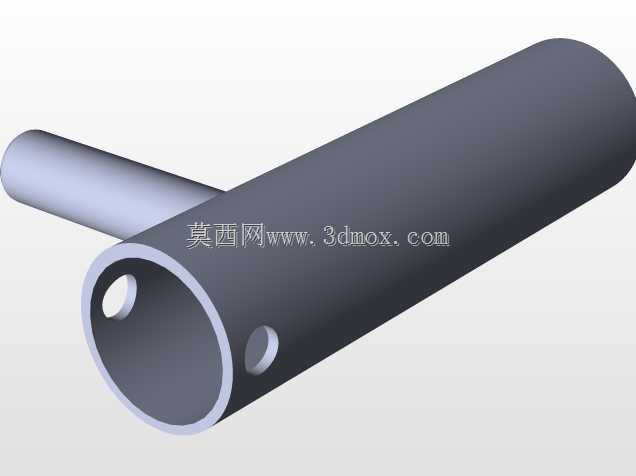

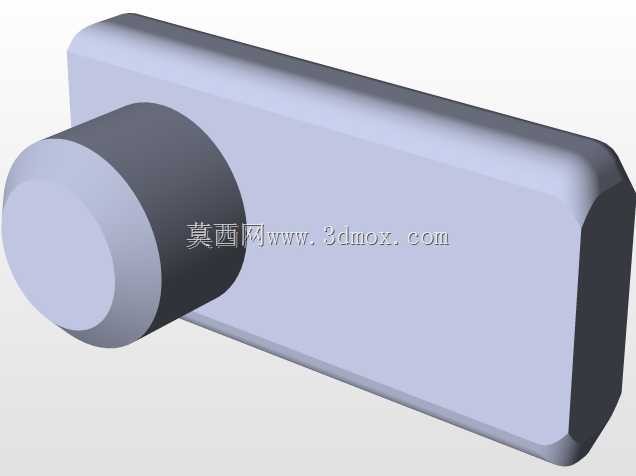

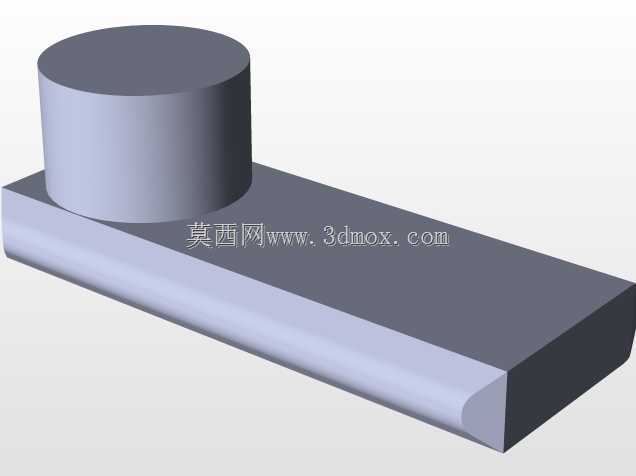

该执手的结构核心在于把直线锁舌运动转化为手部的旋转扳动动作。端部矩形座体承担安装基准功能,中心轴从座体向前伸出,与长直杆段刚性连接;杆身中部的横向小销可作为限位或联动接口,用于和锁扣、拉杆、压块等零件配合。前段直杆负责传递扭矩,后段弯弧则更贴近人手自然握持轨迹,操作者在侧向空间受限时不必完全正对安装面,只需沿弧线施力即可完成闭合或解锁。
从实际使用场景看,这类构件常见于设备检修门、电气柜门板、工装夹具侧板、小型箱体盖板以及需要频繁启闭的防护罩。它不是单纯装饰把手,而是带锁止趋势的操作件:转动到工作位置后,前端连接部位可产生拉紧或顶紧作用,使门板与密封条保持贴合;反向转动时则迅速释放约束,缩短开门准备时间。对于需要定期清理、观察、换型或维护的设备,这种执手能减少工具依赖,提升现场操作效率。
设计思路上,模型把受力路径布置得比较直接。人手作用力集中在弯弧段末端,经弧形杆身传至直杆,再由中心轴输出到锁止机构。直杆与弯弧之间的过渡区是应力集中位置,因此在三维结构中应保持连续圆滑过渡,避免出现尖角或截面突变。若用于钣金柜门,杆部直径和弯曲半径需要兼顾强度与操作空间;过细会在频繁扳动后产生塑性变形,过粗则增加重量并影响握持舒适度。端部座体的平面应与安装面贴合,其厚度决定了螺钉沉入深度和座体抗翻转能力。
外形尺寸方面,整体呈长悬臂形态,安装时需重点校核三类边界:第一是座体后方的门板或框架厚度,它决定中心轴有效连接长度;第二是执手旋转扫掠区域,弯弧段在启闭过程中会扫过一个扇形空间,周边不能布置管线、凸起螺钉或相邻构件;第三是手部操作间隙,尤其在多门并排或设备框架较深的位置,弧柄外侧应预留足够手指进入空间。若该件用于工装压紧,还需确认横向小销与滑槽的配合行程,避免转动到位前发生干涉。
从建模角度看,直杆、弯弧和安装座可分别建立后再合并,便于后续调整弯曲角度与握持长度。中心轴与座体之间应保留同轴约束,横向销孔位置则要与实际锁扣行程匹配。安装孔距不宜仅按外观确定,而应结合门板材料、螺钉规格和预期扳动力复核。薄板安装时建议增加补强垫片或背部衬板,以降低反复受力造成的局部凹陷。整体而言,该模型表达的是一种强调可靠握持、快速锁止和紧凑安装的手动操作五金件,适合在柜门、箱体和工装机构中作为启闭执行部件使用。
