带润滑脂油槽的钢制衬套结构设计

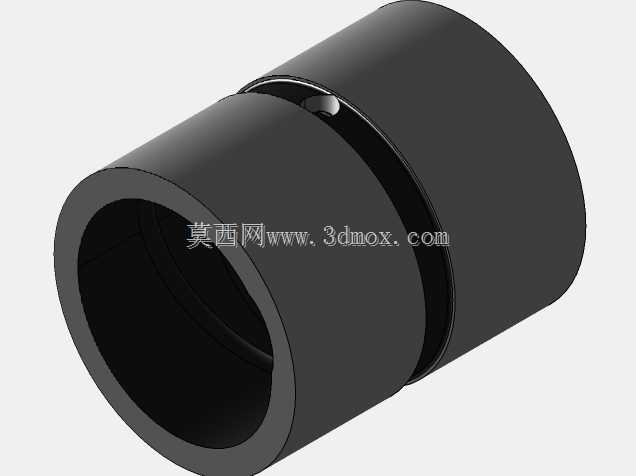

在各类低速重载的机械铰接与旋转支撑场景中，衬套是承担径向载荷、隔离运动部件与基体的核心基础件，这款带润滑脂油槽的钢衬套正是针对需要定期储脂润滑的工况开发的结构。其外形尺寸为40×50×60mm，对应内径40mm、外径50mm、轴向长度60mm，安装边界清晰，可直接嵌入对应孔径的安装座孔内，与直径40mm的轴形成滑动配合。

从实际使用场景来看，这类衬套常出现在工程机械铰接点、轻工设备连杆支撑、输送线辊筒轴端以及农机传动部位，这些位置往往无法配置复杂的集中润滑系统，又需要在长期运行中保持较低的摩擦阻力，避免轴与座孔直接磨损。衬套中部开设的环形润滑脂油槽，在装配后可存储足量润滑脂，轴旋转过程中，油脂会随轴面的周向运动被均匀带到整个配合接触面，形成稳定的油膜，相比无油槽的光面衬套，能大幅延长补脂周期，减少干摩擦启动造成的拉伤。

设计过程中，首先要保证内外径的同轴度要求，壁厚均匀才能让载荷沿圆周均匀分布，避免局部应力集中导致衬套变形或过早磨损。轴向长度的选取兼顾了支撑刚性与安装空间，60mm的长度可提供足够的接触面积，降低接触面比压，适配中等径向载荷的工况。油槽的位置设置在衬套轴向中部，既不会因为靠近端面导致油脂快速泄漏，也能让油脂向两侧均匀扩散，槽体的边缘做了圆滑过渡处理，避免刮伤轴面、阻碍油膜形成。

衬套的外圆与安装座采用过盈或过渡配合，保证工作时衬套不会随轴发生转动，内孔与轴采用间隙配合，预留出润滑膜的存在空间以及热胀冷缩的余量。钢制的基体材质具备足够的强度与抗挤压能力，可承受一定的冲击载荷，相比铜质衬套成本更低，在润滑条件良好的工况下使用寿命完全可以满足设计要求。建模时需要重点还原油槽的截面轮廓、各尺寸的配合公差以及端面的倒角结构，这些细节直接影响后续装配模拟与工程图的加工指导，倒角不仅方便装配时压入座孔，也能去除加工毛刺，避免锐边划伤操作人员或密封件。
