谷物通风干燥处理成套设备结构

该设备面向粮食收储、种子加工及经济作物产后处理场景，主要承担高水分谷物的通风降水与均温作业。在实际工况中，刚收获的玉米、开心果、鹰嘴豆、扁豆等物料存在含水率不均、表层结露和局部发热风险，若直接入仓极易产生霉变与热损。设备通过分层承托与强制穿流风路，使环境空气或加热空气均匀穿过料层，把物料间隙中的湿热空气持续带走，从而把含水率降到安全储藏区间。

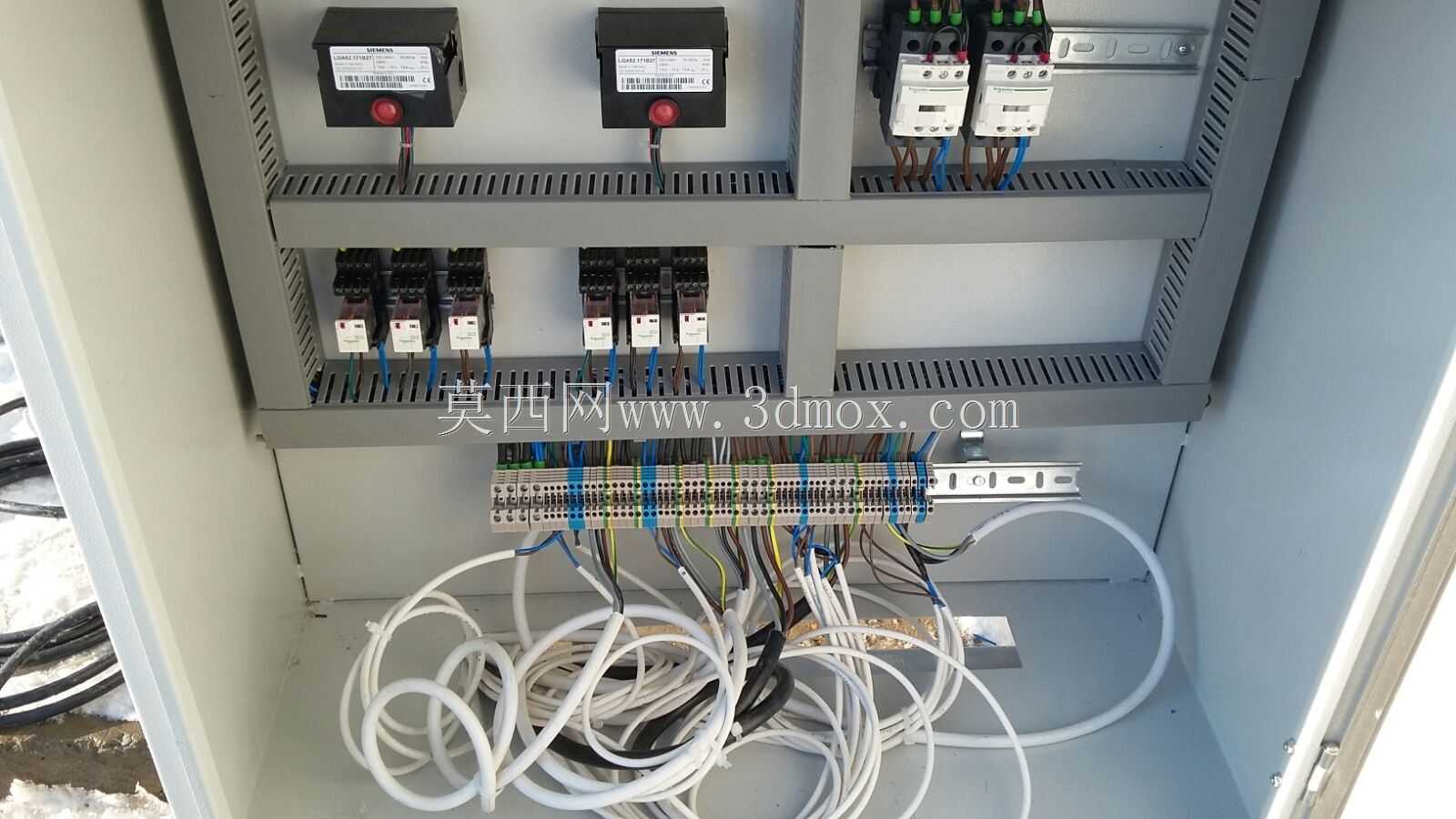

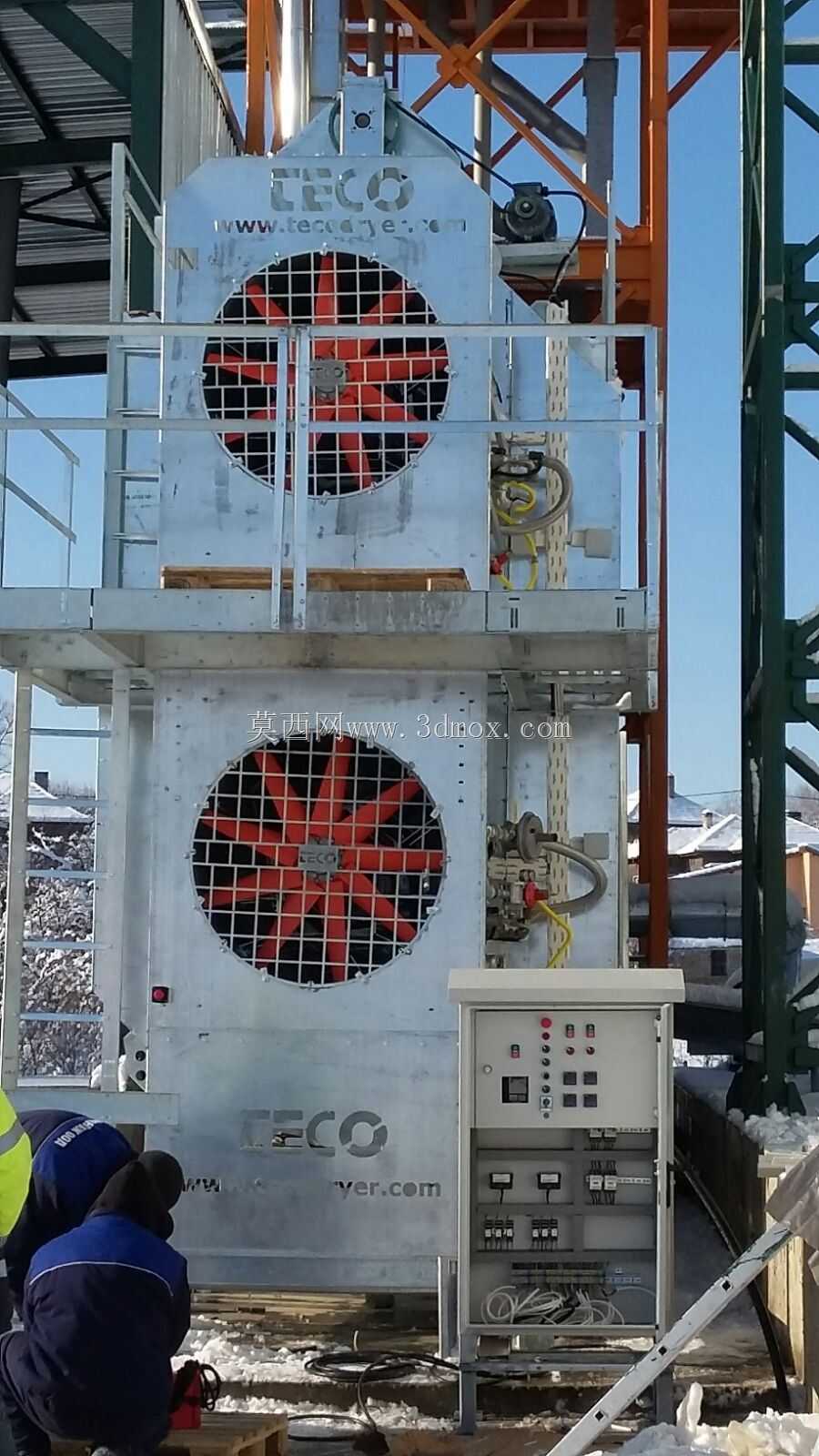

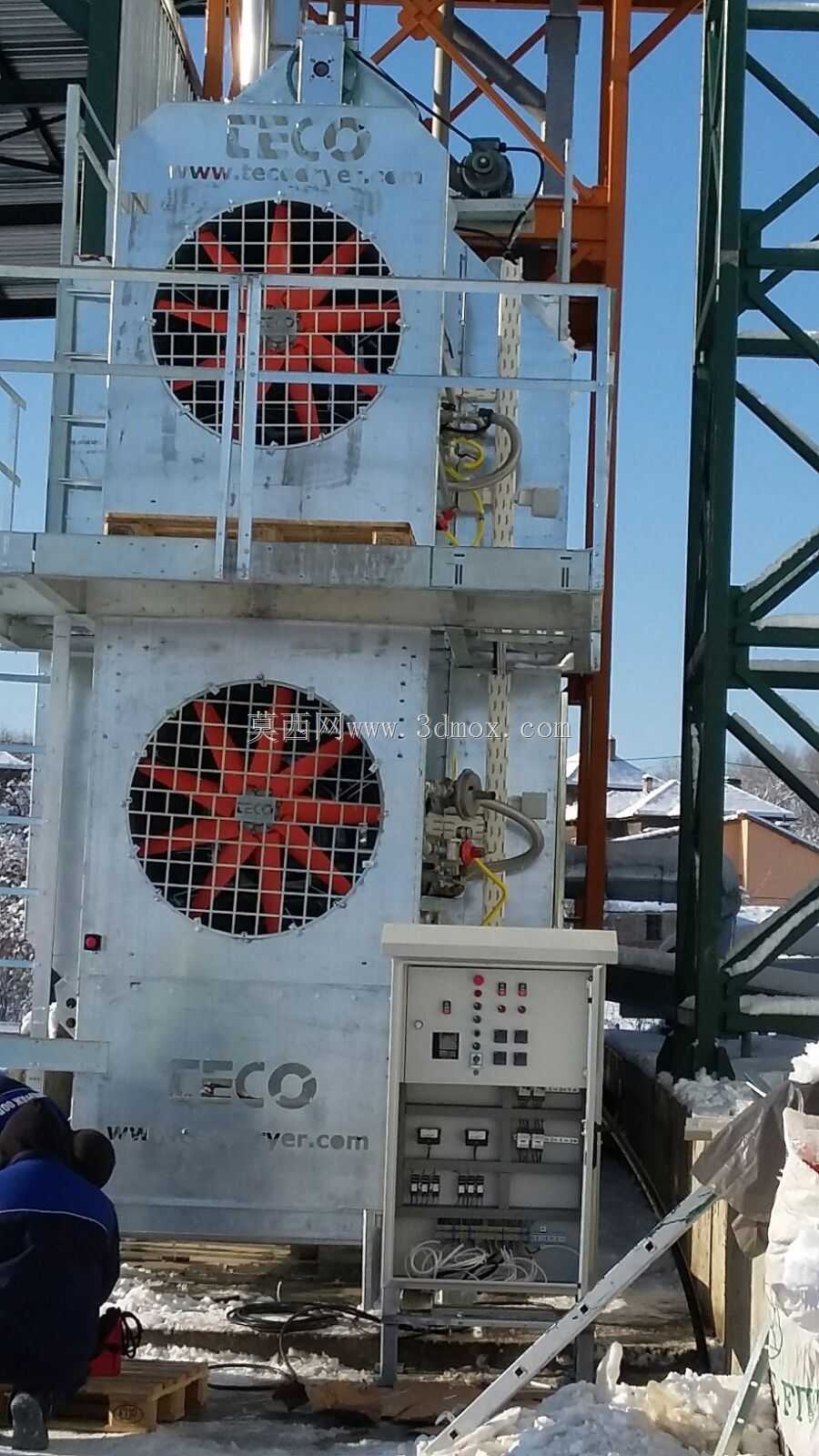

从结构布置看，主体采用立式箱体框架，正面设置两层大直径轴流风机安装位。风机外圈为圆形防护网，内部为放射状加强筋与叶片结构，这种布局能在保证进风面积的同时降低整机迎风高度。箱体外壳以镀锌钢板折弯拼接，侧板预留检修门、观察口和管路接口，便于维护人员进入内部清理残留物料、检查匀料装置和更换密封件。设备旁独立布置电气控制柜，柜内分区安装断路器、接触器、温控仪表与按钮指示灯，强弱电走线通过桥架和软管连接，既方便现场接线，也能减少粉尘进入柜体积聚。

设计思路上，风路均匀性是核心。料层厚度、风机风量、静压损失和物料孔隙率需要相互匹配：风量过小会导致干燥周期拉长，局部物料降水滞后；风量过大则会增加能耗，并可能引起轻质物料被风带出。箱体内部通常设置匀料、导流和阻料结构，使气流在横向和纵向都尽量减少短路区。对于不同粒径和堆积密度的谷物，可通过调整料层高度、风门开度和风机运行组合来适配工艺窗口，避免单一参数造成过干或干燥不足。

安装边界方面，整机需要布置在平整硬化基础上，周边预留风机抽芯、柜门开启和检修通道。顶部进料、侧向出料及除尘风管位置应与输送线协同，避免接口错位导致物料偏载。由于设备运行时风机和振动部件会产生持续动载，地脚连接需考虑减振与水平校准，控制柜与强电进线端应保持安全间距，并做好防尘、防水和接地。三维建模时需重点核对风机网罩与壳体的干涉关系、门板开启角度、管路最小弯曲半径以及维护空间，这样才能保证图纸直接服务于现场布置、结构校核与设备选型。
