谷物深层干燥通风换热成套装置

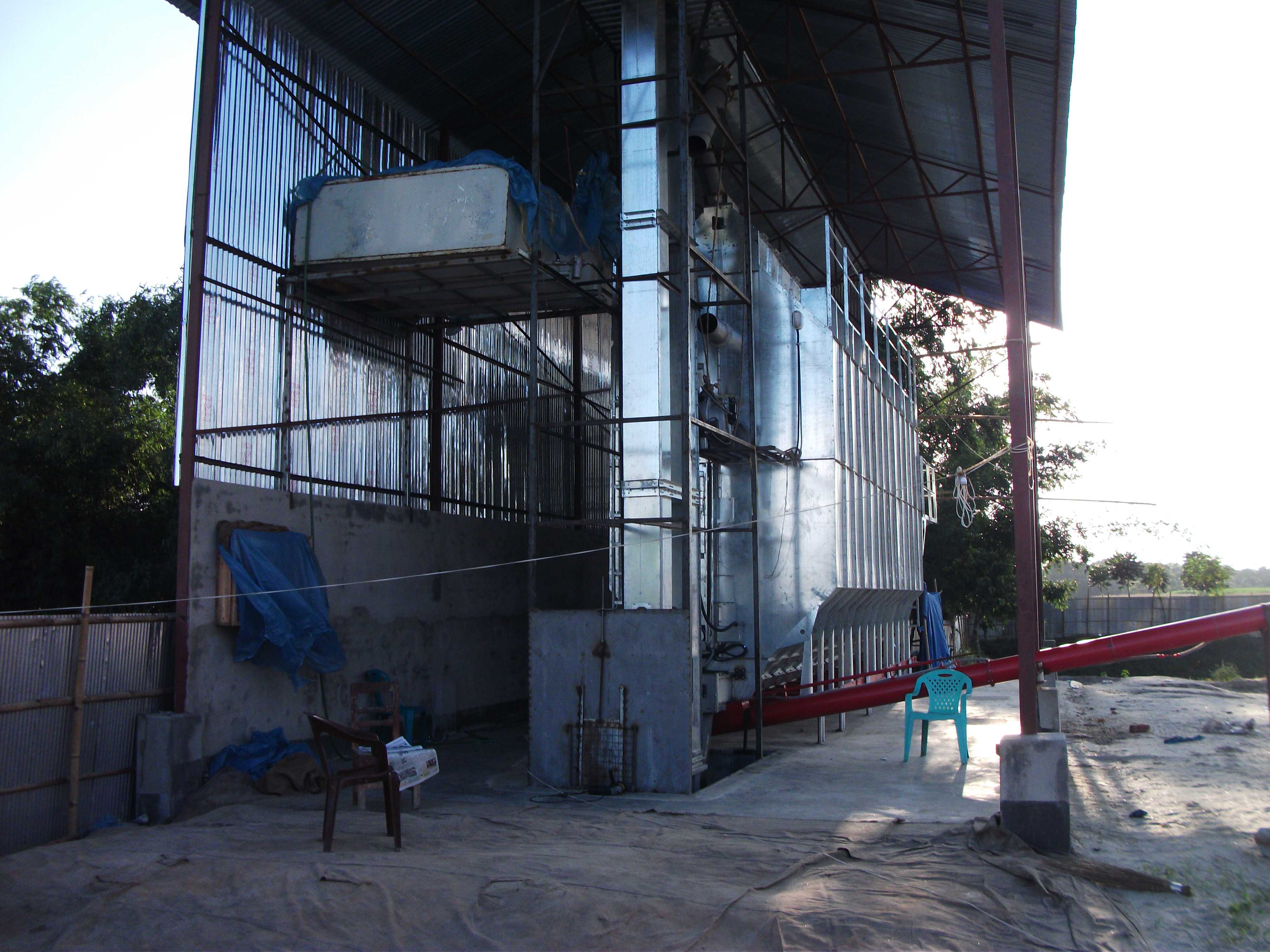

这套装置面向粮库、粮食收储点和小型加工车间的谷物降水作业，核心目标是在固定床或移动床内形成稳定的穿流风场，让热风穿过粮层，把玉米、小麦、稻谷等颗粒料内部的水分逐步带走。现场布置通常把大流量轴流风机放在粮堆侧部或端部，通过风道把风送入粮层底部，再由粮面或排气通道排出；电控柜独立放置在干燥区外侧，既方便操作人员观察运行状态，也能减少粉尘和潮气对电气元件的侵蚀。

从结构上看，风机段承担风量与风压输出，外壳采用钣金折弯加角钢加强的方式，正面保留大面积防护网，既防止异物吸入，也为叶轮检修留出可视空间。风机与风道之间采用过渡连接，目的是降低入口紊流和局部阻力，避免风量在转弯处被无谓消耗。风道截面需要根据粮层厚度、颗粒孔隙率和设计风速核算，截面过小会导致压损陡增，截面过大则容易出现风速不均，靠近风口的粮层过早失水，远端粮层却通风不足。

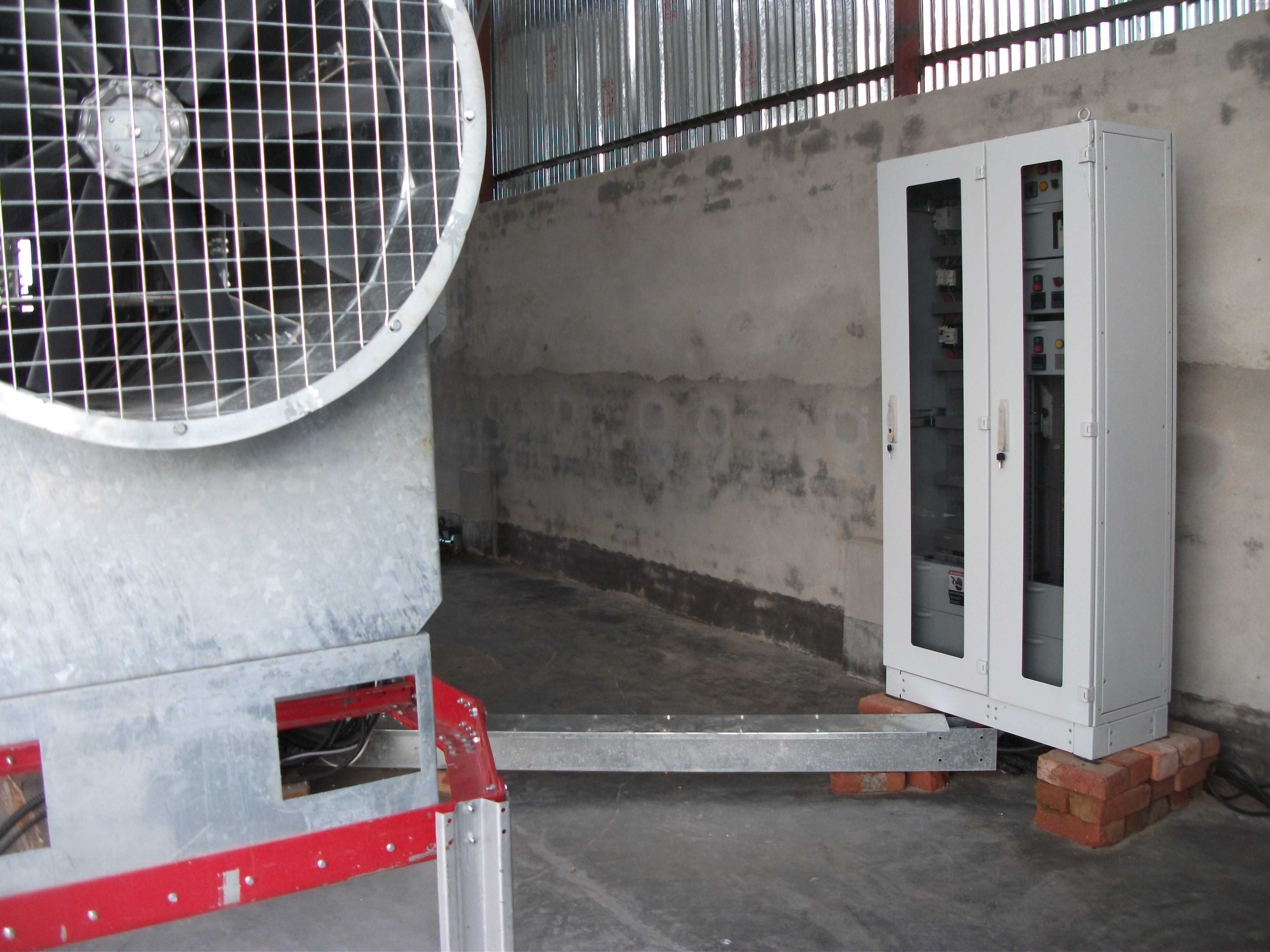

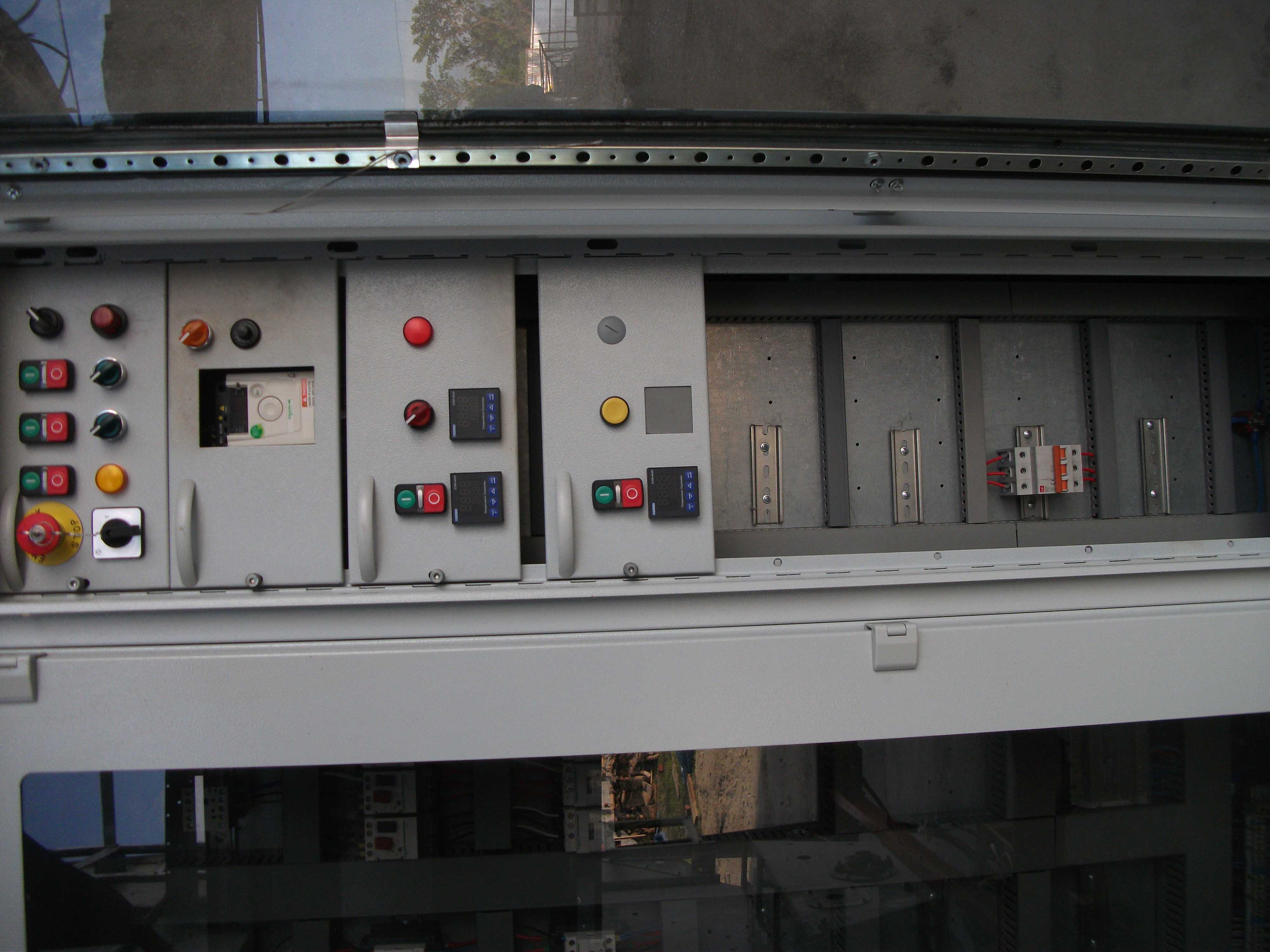

电控柜采用双开门立式柜体，内部布置断路器、接触器、热继电器和接线端子排。柜门设透明观察窗，日常巡检不必开门即可查看指示灯和仪表状态；柜体底部预留电缆进线孔，并与地面保持一定距离，现场用砖块垫高就是为了防潮、防积水和便于走线。柜体与风机之间的动力线要远离高温风道口，控制线与动力线分开敷设，以降低电机启动时对温控信号的干扰。

设计这类设备时，不能只按铭牌风量选型。深层干燥的关键在于粮层阻力，粮食品种、含水率、堆积高度和杂质比例都会影响穿透风速。风机的工作点应落在性能曲线稳定段，保证风道内静压足够，同时避免长时间喘振。风温控制也不宜简单取高值，热风温度过高会使粮粒表面结壳，内部水分反而难以迁移；合理做法是配合温湿度测点，沿粮层深度调整送风参数，形成可预测的温度梯度和湿度梯度。

安装边界方面，风机基础需要承受整机重量和运行振动，地脚位置应与建筑结构隔离，防止振动传向仓壁。设备前方要留出叶轮拆装和网罩清理空间，柜体前后应保留开门检修距离，顶部不能紧贴喷淋管或屋檐滴水线。风道与粮堆接触的部位要做密封处理，漏风会直接降低干燥均匀性。三维建模时，应把风机外壳、叶轮包络、防护网、风道法兰、柜体门开启范围和电缆弯曲半径全部纳入装配，这样在现场施工前就能核对通道宽度、检修距离和管线干涉，而不是等到设备就位后再切割返工。
