ArduinoUno带屏控制盒外壳结构设计

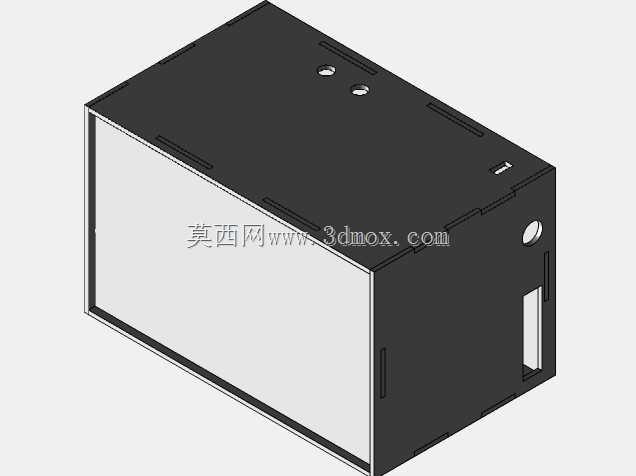

这款壳体的设计初衷，是解决Arduino Uno开发板在桌面原型验证、小型嵌入式控制项目中的裸板防护与交互集成问题，常见于教学实验台、小型工位数据采集终端、简易自动化控制节点这类场景，避免开发板裸露在外积灰、误触引脚，同时把常用的显示与调节元件直接整合在面板上，不用额外外接飞线。从结构布局来看，壳体采用上下扣合的分体式设计，主体为矩形盒体，正面预留了16x2字符LCD屏的完整安装窗口，屏幕下方对应位置开设电位计的调节轴过孔，旁边排布两个LED指示灯的透光孔，电位计用于调节屏幕对比度，两个LED可分别用作电源指示与运行状态指示，不用外接额外面板就能完成基础人机交互。侧面预留了开发板的USB接口、电源接口以及外接引脚的避让槽，保证所有外接端口都能正常插拔，不会被壳体遮挡，顶部也开设了对应散热与走线的槽位，兼顾内部电路的通风散热需求。设计过程中优先考虑了安装边界的适配性，内部腔体完全匹配Arduino Uno标准板的外形尺寸，预留了电路板的安装柱位，可直接用螺丝固定开发板，避免使用过程中电路板移位；屏幕与电位计的安装位也对应常规1602LCD模块与卧式电位计的尺寸，开孔公差控制在合理范围，既保证元件能顺利装入，又不会出现松动晃动的问题。壳体的壁厚均匀，边角做了轻微的倒角处理，避免锐边划伤，扣合结构设计在盒体四周，无需额外卡扣配件就能实现上下盖的紧密贴合，拆装维护十分方便。对于嵌入式开发的结构设计人员来说，这类集成式壳体可以直接套用在各类基于Arduino Uno的小型项目上，不管是做温湿度采集终端、简易设备控制器，还是教学演示装置，都能省去自行设计外壳的步骤，同时保证整体外观整洁规整，所有交互元件的位置排布符合日常操作习惯，电位计的调节位置顺手，指示灯的可视角度合理，屏幕的观察高度也适配桌面平视的视角，不会出现反光或者视角过偏的问题。内部空间还预留了少量冗余，可容纳少量接线与小型外接模块，不用额外扩大壳体体积，整体结构紧凑，占用桌面空间小，安装摆放都十分灵活。
