12V直流常闭流体控制电磁阀结构

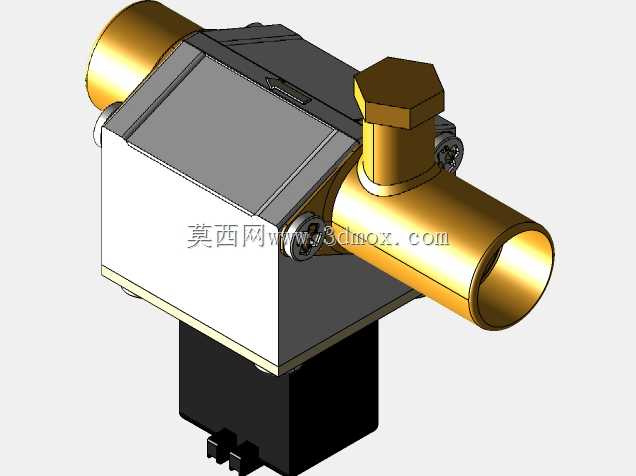

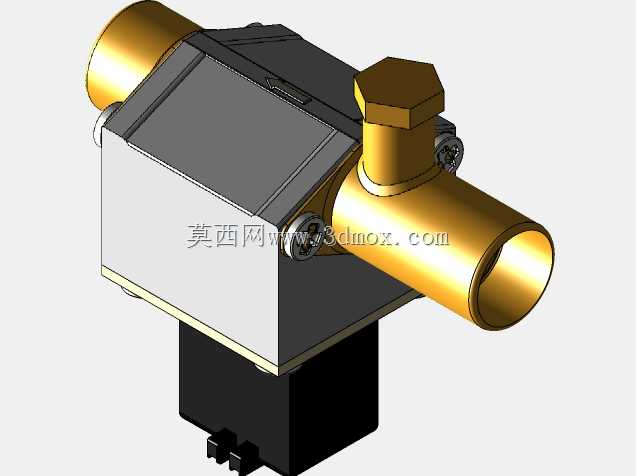

这款低压直流驱动的流体控制元件，常被集成在小型流体管路系统中，承担通断管路介质的核心作用，常见于车载辅助流体回路、小型制冷机组、低压给排水支路、实验台流体控制单元等场景，适配12V直流供电环境，可直接对接车载电源、小型开关电源输出回路，无需额外加装电压转换模块，适配多数低压工控、车载配套的供电条件。从结构设计来看，主体采用方形电磁驱动模块搭配侧向通流的铜质管路接头，电磁模块位于通流阀体的下方，通电后电磁线圈产生磁吸力带动内部阀芯动作，实现管路的通断切换，失电状态下依靠内部复位弹簧带动阀芯复位，切断管路通路，属于常闭型控制结构，可在断电状态下自动截断介质，避免介质泄漏或非预期通流，适配多数需要故障安全截断的应用场景。通流部分采用外伸式铜质管接头，接头为等径直筒结构，可适配插接式软管连接、卡套式硬管连接两种常见安装方式，接头轴线与电磁模块的安装基准面平行，侧向伸出的结构可有效降低安装时的纵向空间占用，在紧凑的设备舱内布置时，无需预留过大的纵向操作空间，管路对接可从侧向完成操作。顶部设置的六角工艺堵头，是生产装配与后期维护时的工艺孔封堵结构，装配时可通过该孔完成内部阀芯、密封件的装入与调试，后期维护时可拆下堵头清理内部流道积存的杂质、更换老化密封件，无需将整个阀体从管路上完全拆下，降低维护操作的工作量。电磁驱动模块的外壳采用硬质绝缘材质封装，可实现线圈部分与外部金属管路、安装基体的电气绝缘，避免供电回路出现接地短路问题，外壳与下部线圈封装为整体结构，安装时可通过阀体下部的安装位完成固定，也可直接通过两侧管路接头的连接力实现悬浮固定，适配不同安装空间的固定需求。设计过程中充分考虑了低压直流场景下的驱动功耗，线圈绕组参数匹配12V额定电压，长时间通电时的温升控制在绝缘材料允许范围内，可支持长时间持续通电工况，不会出现线圈过热烧毁的问题。内部密封件采用耐常规流体腐蚀的弹性材质，可适配清水、低压制冷剂、常规无腐蚀性工业流体的通断控制，密封面采用平面贴合结构，阀芯动作行程短，通断响应速度快，可在毫秒级完成管路通断状态切换，适配需要快速通断的流体控制场景。安装边界方面，两侧管接头的中心距、阀体总高度、电磁模块的外形尺寸都做了紧凑化处理，在同通径的电磁阀产品中体积偏小，可嵌入到空间紧凑的设备内部，不会占用过多的设备内部安装空间，管路对接时的操作空间预留仅需满足接头安装的最小空间即可，无需额外预留阀体拆装的大尺寸操作位。
