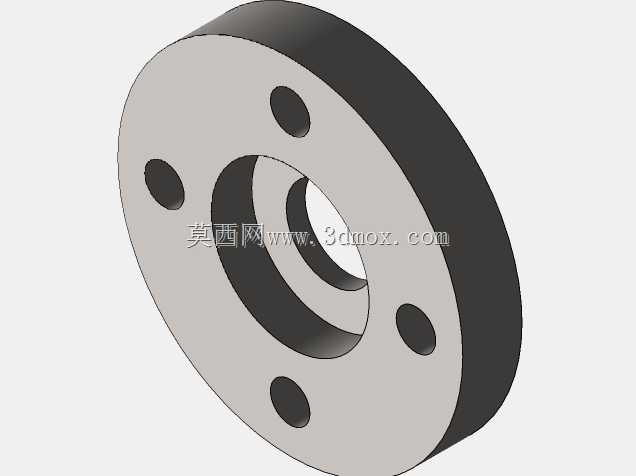

四孔凸面带颈管道对接法兰盘

该法兰盘采用回转体结构设计，主体由同轴的中心通孔、环形密封端面与外缘安装凸台构成，整体轮廓规整，无多余异形结构，适配常规管道系统的标准化安装需求。中心通孔为介质流通通道，孔径与对接管道内径保持一致，可避免通径突变造成的流阻增大、介质淤积问题，端面加工有连续的密封贴合面，平面度与粗糙度满足静密封要求，配合密封垫片可在额定压力范围内阻断介质沿结合面渗漏。外缘沿圆周方向均匀分布四个螺栓通孔，孔位采用等角度排布，安装时无需区分周向对位方向，可降低现场装配的对位难度，螺栓孔与中心孔的同轴度、孔位间距公差经过严格控制，保证多组法兰对接时螺栓可顺利穿入，不会出现孔位错位导致的强制装配、附加应力问题。法兰盘的轴向厚度根据公称压力对应的刚度要求计算确定，在螺栓预紧力作用下，端面变形量处于密封允许范围内，不会因刚性不足出现密封面翘曲、垫片压溃失效的情况。从实际应用场景来看，这类法兰广泛用于给排水管网、化工流体输送、暖通空调管路、普通工业设备的管路连接部位，可实现管道与管道、管道与泵阀设备之间的可拆卸连接，既能够保证管路系统的密封可靠性，也便于后期管路检修、部件更换时快速拆解。设计过程中优先遵循管路连接件的通用互换原则，安装尺寸边界与同规格标准法兰保持一致，无需对对接管路进行额外改造即可直接替换使用。建模时以旋转特征生成主体轮廓，再通过圆周阵列完成螺栓孔的批量创建，所有配合面、安装孔的尺寸均预留合理的加工公差，端面与中心轴线的垂直度公差控制在装配允许范围内，可直接用于后续的工程图导出、装配干涉校验以及加工工艺编制。在设备选型阶段，设计人员可直接将该模型导入管路总装体，核对其与周边管道、阀门、支架的空间位置关系，提前排查安装空间不足、螺栓操作空间受限等潜在问题，减少现场装配阶段的返工概率。
