厂区通道分段式钢质防护栏结构

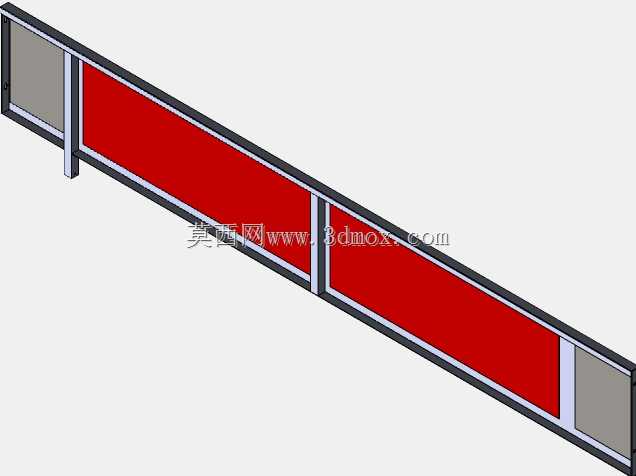

该钢护栏结构主要用于厂区通道、设备周边、作业平台边缘及物流分区边界，通过实体栏板与嵌网型钢组合形成连续物理屏障，降低人员误入危险区域、车辆越界碰撞设备或高空临边坠落的风险。模型采用分段延伸思路，单段栏体可按现场边界长度进行阵列拼接，立柱与上下横梁形成稳定框架，中间红色栏板承担主要遮挡与警示作用，端部灰色嵌网区段则兼顾视线通透与边界识别，避免长距离实体围挡造成观察盲区。从结构组成看，立柱承担竖向支撑并传递侧向冲击力，横梁负责把各栏板连成整体，栏板嵌入框架后可减少晃动；延伸段之间保持统一截面和连接位置，便于在转角、门洞、设备接口处调整长度。设计时需要先确认安装边界：地面固定点应避开预埋管线和设备基础，立柱间距需结合通行宽度、叉车转弯半径及可能的碰撞载荷确定；栏板高度应满足现场防护要求，底部与地面预留少量间隙以适应地坪不平，同时不能过大到失去阻拦意义。对于通道两侧使用场景，护栏颜色和分段位置应与人行、车行路线相协调，红色面板可强化危险边界提示，嵌网部分便于观察对向设备运行状态。在平台或高差边缘安装时，立柱锚固方式需根据楼板厚度、混凝土强度选择膨胀螺栓或预埋件，并复核扶手高度与栏板刚度。模型表达的重点不在复杂曲面，而在框架比例、栏板嵌装关系、立柱落点和段间延伸逻辑，这些直接决定现场放样、材料下料和装配顺序。实际选型中，还需结合使用环境考虑防腐涂层、焊接或螺栓连接、可拆段位置以及后期维护更换面板的便利性；若用于设备周边，应保证护栏与运动部件之间留有足够安全距离，不能因护栏本身形成新的夹点。整体结构简洁、边界明确，适合作为安全隔离设施进行参数化调整和布置。
