小型食品加工用馅饼烘烤机架结构设计

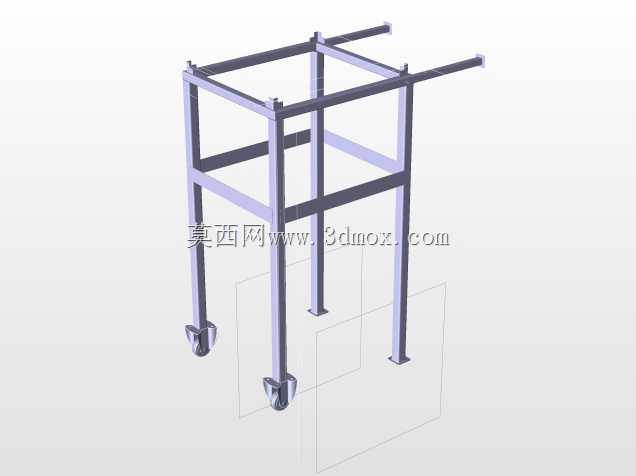

该框架结构针对小型食品加工场景中的馅饼烘烤工序设计，主要服务于门店后厨、中央厨房预处理区、小型食品作坊等空间有限、需要频繁调整工位的作业环境。整机以方管焊接形成主体承力骨架，底部配置两只万向脚轮与两只固定支脚，兼顾短距离推移与就位后的稳定性，避免纯脚轮支撑在烘烤作业中出现晃动或滑移。

从实际使用角度看，这类设备并非追求连续大批量生产，而是强调大尺寸馅饼的平铺摆放与操作便利性。框架上部预留的平面边界用于承托烘烤腔体或烤盘托架，杆件间距经过排布，既保证支撑面有足够的承托点，又尽量减少下部遮挡，便于清理掉落的面屑、油脂与残渣。四根主立柱采用竖向贯通布置，中间增设横向拉结构成层间加强，使上部载荷能够直接沿立柱向下传递至支脚，降低悬臂受力带来的变形风险。

设计思路上优先考虑的是制造与装配的可达性。杆件交接处采用规整的对接形式，焊缝位置避开操作人员经常接触的边角，后期加装挡板、隔热层或电控元件时，可直接利用立柱与横梁表面作为安装基准。框架一侧外伸的杆件并非装饰结构，而是为烤盘抽拉、辅助置物或临时挂接工具预留的支撑位，能够在不扩大整机占地面积的前提下扩展操作空间。

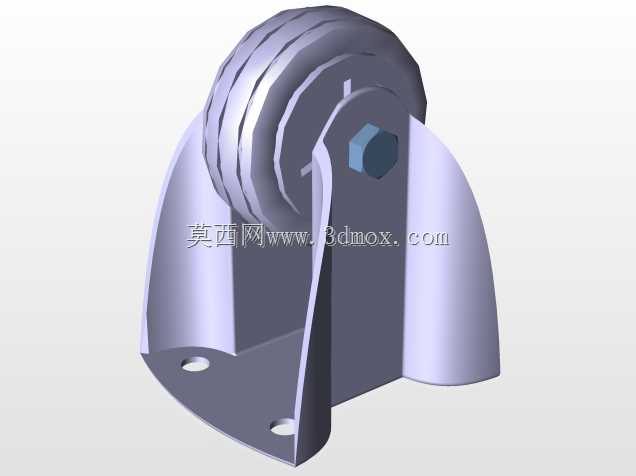

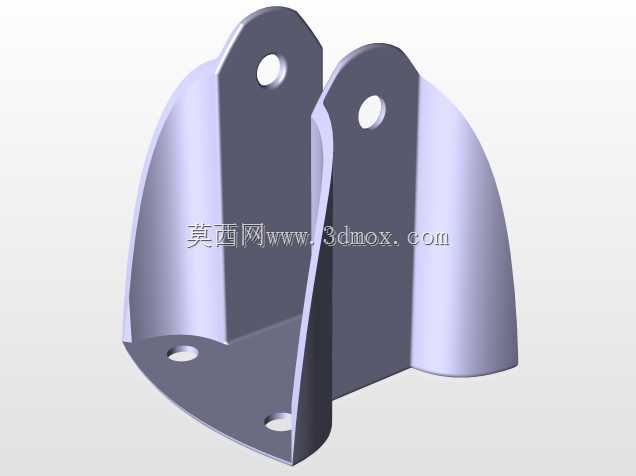

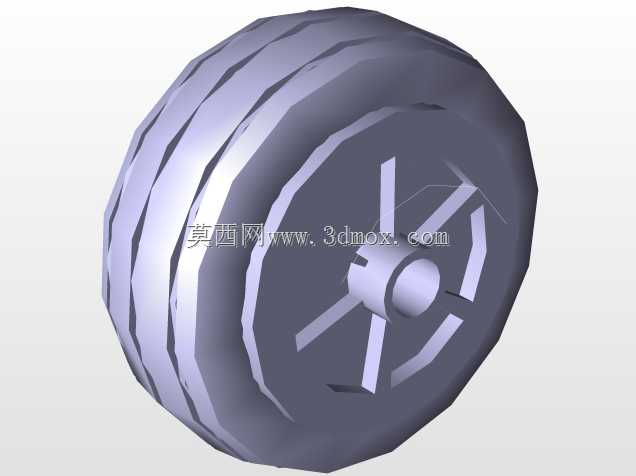

外形边界方面，整机高度按人体站立操作设定，取放烤盘时无需过度弯腰或抬手；长宽方向控制在单门通行范围内，便于在厨房通道与加工间隔断之间转运。底部支脚高度预留了扫地与排水空间，脚轮选型需满足食品区域常见的湿热、清洁冲刷工况，轮面材质不宜过硬，以降低推移时对地砖的损伤。

结构建模时需重点核对立柱垂直度、横梁平行度以及脚轮安装孔位的同轴度。若后续在框架上包覆钣金或保温层，应先确认杆件外轮廓与包覆件内表面之间的间隙，避免因焊接变形导致装配干涉。对于需要增加烤盘层数的衍生方案，可在保持立柱截面不变的前提下加密横向支撑，但应同步复核整机重心，防止满载烤盘后出现前倾。
