城市垂直起降低空运输无人机结构设计

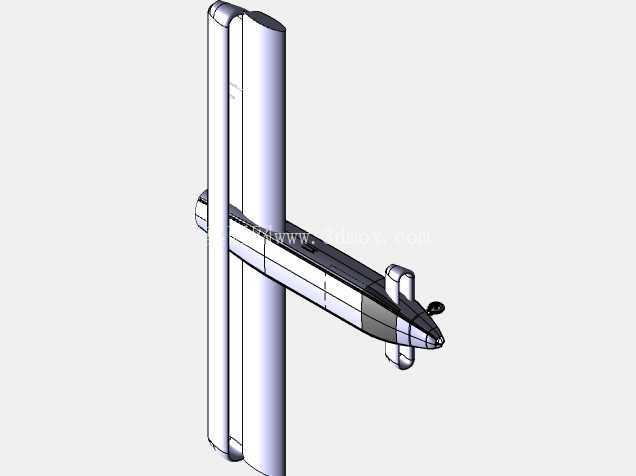

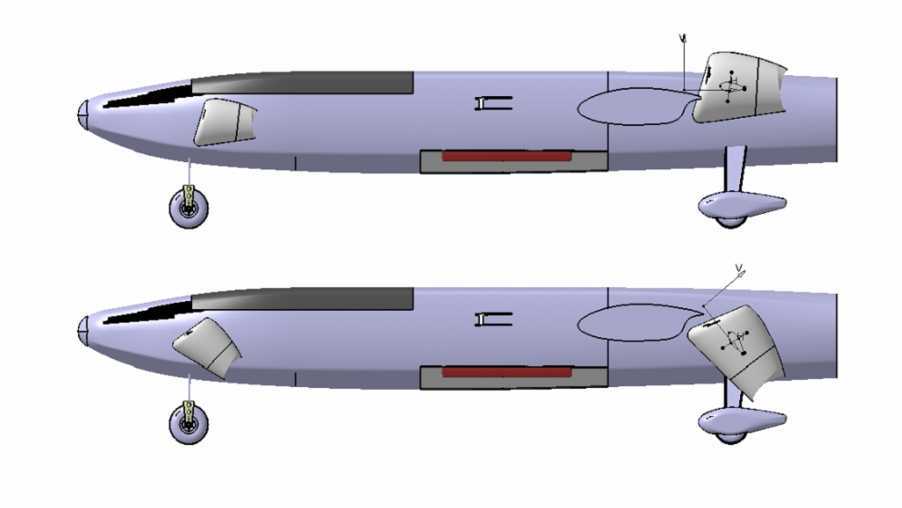

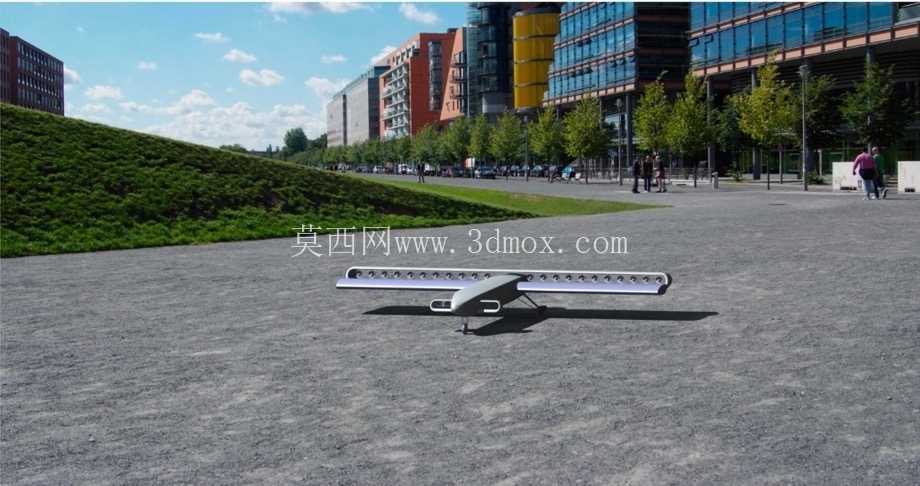

　　这款面向城市低空配送场景设计的垂直起降无人机，整体采用流线型纺锤机身布局，在结构设计阶段优先兼顾了垂直起降阶段的升力效率与平飞阶段的气动减阻需求，机身主体沿纵轴做对称修形，机头段做钝头圆弧处理，避免尖锐结构在城市低空复杂气流环境下产生不必要的紊流干扰，同时也能在起降阶段发生轻微擦碰时降低结构损伤概率。动力单元采用可倾转式推进翼设计，布置于机身中后段两侧，垂直起降阶段推进翼偏转至垂直向上角度，依靠旋翼下洗气流提供整机升力，无需额外跑道即可在城市楼宇间的小型空地、楼顶平台完成起降作业；转入平飞阶段后推进翼逐步偏转至水平角度，依靠机翼升力维持飞行高度，相比多旋翼构型能够大幅降低巡航阶段的动力消耗，拓展城市内的配送覆盖半径。

　　起落架采用前三点式布局，前起落架布置于机头下方，主起落架集成在机身腹部中段，所有起落架支腿均做轻量化设计，轮组采用小直径实心橡胶轮，既能够在硬化铺装的起降面提供足够的支撑稳定性，也不会额外增加过多的结构重量，整机空重控制在12kg水平，有效载荷承载能力为2kg，能够满足城市内小件即时配送、应急医疗物资转运等场景的载重需求。机身腹部预留了标准化的载荷挂载接口，可快速更换不同规格的货舱模块，适配文件、小型医药包、轻量电商包裹等不同类型的载具，挂载接口做了快拆设计，地勤人员无需额外工具即可在数秒内完成载荷更换，适配城市配送场景下的高频次周转需求。机身侧面设置有维护口盖，口盖采用卡扣式固定，日常维护时可直接打开口盖检查内部线路、

　　动力模块的工作状态，无需拆解整机蒙皮，降低运维阶段的时间成本。尾段采用一体化垂尾设计，在平飞阶段提供航向稳定性，垂尾顶端布置有GPS天线与数传天线，避免机身结构对信号产生遮挡，保障城市楼宇间飞行时的信号传输稳定性。在结构建模阶段，所有翼面与机身的连接位置均做了圆角过渡处理，避免应力集中，倾转旋翼的转轴位置做了加强筋设计，能够承受旋翼倾转过程中的交变载荷，提升整机结构疲劳寿命。机身蒙皮采用分段式设计，不同段的蒙皮可单独拆卸更换，若起降过程中发生局部擦碰，仅需更换受损段蒙皮即可，无需更换整个机身结构，进一步降低全生命周期的使用成本。
