轮式机器人承载底盘平板结构

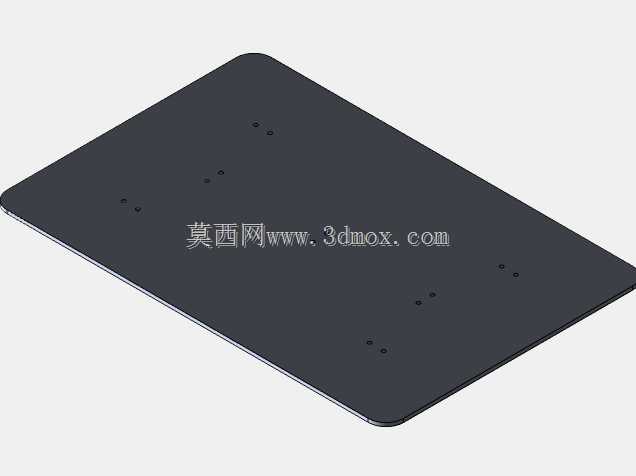

这块平板件主要服务于小型轮式移动机器人，作为整机下部的承载基体使用。在仓储分拣、室内巡检、教学实验以及轻载转运场景中，底盘平板需要同时承担上层控制模块、电池组、传感器支架和驱动轮系的安装任务，因此板面的平面度、孔位一致性以及边角避让空间，会直接影响后续装配效率与运行稳定性。从结构形态看，零件采用矩形薄板布局，四角做圆弧过渡处理，能够减少机器人在狭窄通道内转向时对周边设备或人员的剐蹭，也能避免薄板尖角在装配、搬运过程中造成应力集中。板面上分布有多组成对的小孔，这些孔位并非随意布置，而是对应轮组安装座、支柱固定位以及上层框架的连接点。成对孔的设计可以提高紧固件的抗扭能力，防止单个螺钉在机器人启停、转向过程中出现松动；不同区域的孔组间距则预留了模块化改装余量，方便设计者根据负载变化调整电池或控制盒的固定位置。板面整体保持平整，没有大面积下沉槽或复杂加强筋，这种处理思路偏向于用较简洁的板件获得稳定的支撑面，降低加工与建模难度。对于轮式机器人而言，底盘并非越厚越好，厚度增加会直接抬升整机重心，削弱转向时的抗倾覆能力；而平板式结构能够在保证安装面刚性的前提下，把驱动轮、电机等较重部件尽量贴近地面布置，从而优化重心高度。实际选型时，需要先确认驱动轮与从动轮的安装孔距，再核对板面边缘到轮系外轮廓的安全距离，防止轮子转动时与板边发生干涉。若在平板上方叠加多层支架，还应结合螺钉穿过厚度评估连接长度，避免螺纹啮合不足。该结构的建模重点在于孔位坐标的准确还原和圆角边界的连续处理，孔位偏差会导致实物装配时轮轴平行度超差，进而引起机器人走偏、轮胎偏磨等问题。平板四周留出的无孔区域可用于布置线束卡扣或防撞条，边角圆弧则兼顾了外壳包覆件的贴合需求。整体来看，这类底盘平板强调的是安装基准的可靠性与改装兼容性，通过规则的孔阵列和简洁的外形，为轮式机器人的驱动、承载和上层扩展提供统一的机械接口。
