重载牵引型轮式移动机器人结构设计

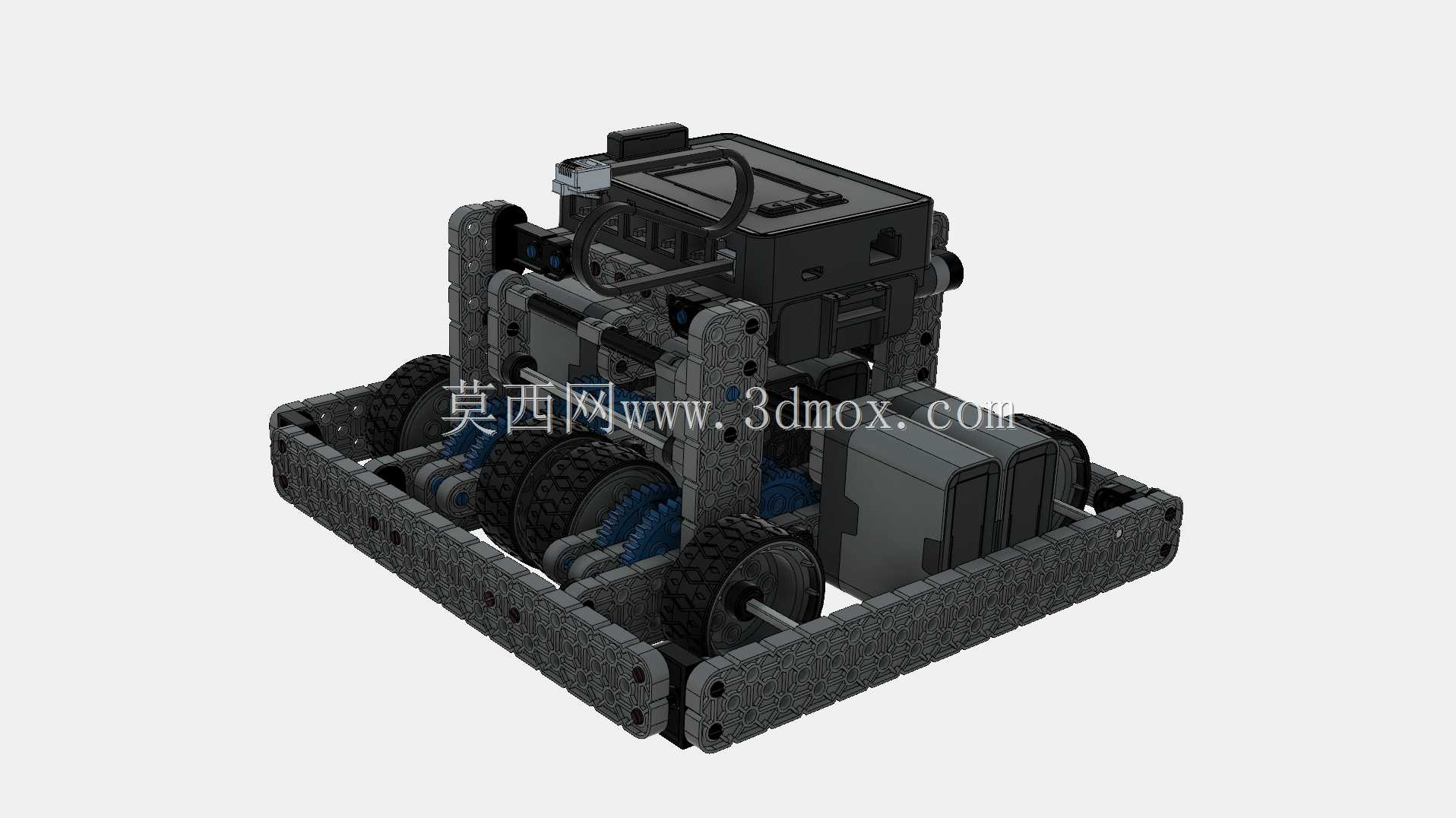

这款重载牵引轮式移动平台，主要面向工业厂区物料转运、实训竞赛机器人开发、小型设备拖拽移位等场景使用，可在平整硬化的车间地面、实训场地路面完成大牵引力负载移动作业，替代人工完成短距离重载物料的转运拖拽，降低人工搬运的劳动强度，也可作为移动机器人竞赛的底盘基础载体，适配不同上层功能模块的拓展搭载。从结构设计逻辑来看，整个底盘采用框式一体化承载框架，框架主体采用镂空式拼接结构，在保证整体结构刚性的前提下尽可能降低底盘自重，框架四周预留了标准化的安装孔位，可根据实际使用需求加装传感器支架、上层载物平台、拖拽挂钩等拓展部件，安装孔位的间距遵循通用机械安装的标准模数，方便不同功能配件的快速拆装适配。行走系统采用多组大摩擦系数橡胶轮对称布置，轮组与框架之间通过模块化的连接支架固定，每组轮组都预留了独立的动力安装位，可根据牵引力需求匹配对应规格的驱动部件，多轮对称的布局方式能够让底盘与地面保持足够的接触面积，在输出大牵引力的同时避免轮组打滑，保证拖拽作业时的运行稳定性。动力舱区域采用分层式布局设计，上层预留控制元件的安装空间，下层可放置动力供给部件，舱体与承载框架之间设置了缓冲连接结构，能够抵消移动过程中产生的振动，避免内部元件受振动影响出现连接松动的问题。整个底盘的外形边界控制紧凑，整体长宽尺寸适配常规室内通道的通行宽度，可顺利通过车间常见的通道门、设备间隙等狭窄区域，底盘离地间隙经过针对性设计，既能够跨越车间地面常见的小型凸起、接缝等障碍，又不会因为重心过高影响牵引作业时的稳定性，拖拽连接点设置在底盘前后端的中心位置，高度与常规工业拖拽点位匹配，保证牵引力输出方向与移动方向保持一致，避免拖拽过程中出现偏载、侧倾的问题。在结构细节处理上，所有框架拼接位置都采用了定位止口设计，装配时能够快速定位各部件的相对位置，降低装配调试的难度，轮组的连接支架设置了位置调节余量，可根据实际使用的轮径大小、地面条件调整轮组的预紧压力，保证不同工况下轮组都能与地面保持足够的贴合度，整个底盘的零部件尽可能采用通用化设计，大部分结构件都可通过常规机械加工方式制作，维护更换时无需定制特殊规格的配件，降低后期的运维成本。
