压力清洗机用泡沫喷管阀结构设计

该泡沫喷管阀主要面向压力清洗机的泡沫喷洒作业场景，常见于商用洗车、设备表面除污、工业零部件预清洗等需要将清洗液与高压水流混合并形成致密泡沫的工况。阀体作为泡沫喷枪的核心功能件，承担流体导通、混合比例控制以及与喷管、手柄连接的作用，其结构合理性直接影响泡沫生成效果、操作手感和长期使用可靠性。

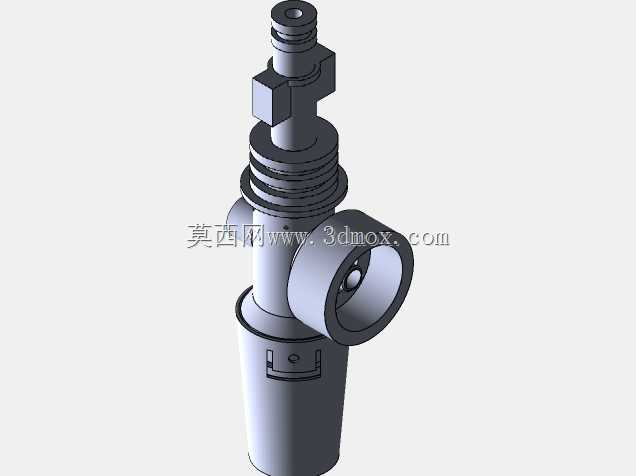

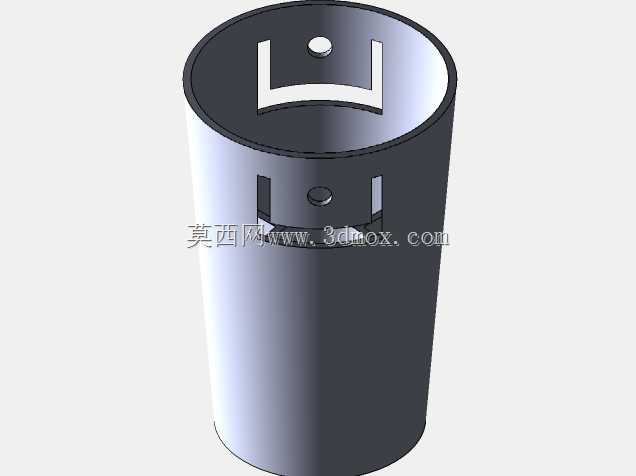

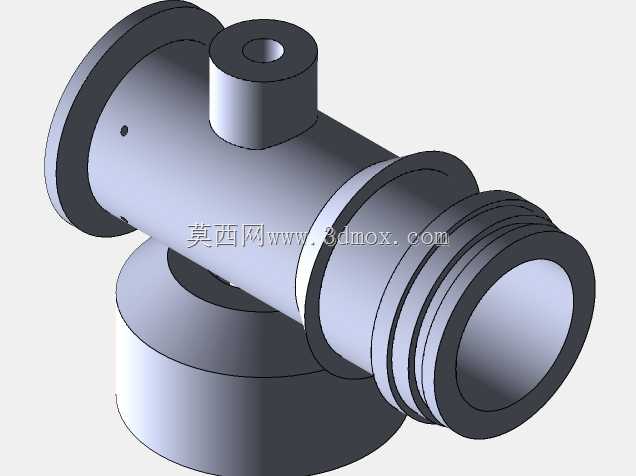

从结构形态看，该零件采用筒状主体布局，内部形成相对封闭的流道空间，外部设置定位与连接特征。筒壁上的开槽和孔位用于与喷枪其他部件形成卡接或销接，便于快速装配和拆卸维护；端部的开口与内部台阶可配合喷嘴、混合芯或密封件，使高压水在流经阀体时产生足够负压，从而吸入清洗剂并完成气液混合。这种设计减少了额外接头数量，使整体结构更紧凑，也有利于控制流体阻力和压力损失。

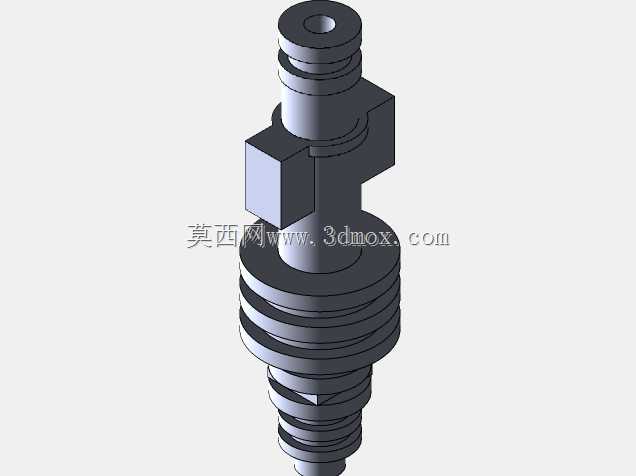

设计思路上，该阀体优先考虑3D打印后的直接可用性，因此外形以回转体为主，壁厚尽量保持均匀，避免局部材料堆积造成打印翘曲或强度不足。筒身开槽既承担装配定位功能，也可在一定程度上减轻重量，并为流体溢出、装配观察或卡扣变形提供空间。孔位尺寸与位置需要与配套销钉、按钮或锁紧件匹配，保证喷枪在握持和切换状态时不会松脱。端部轮廓则需兼顾密封面贴合和外观过渡，避免锐边造成操作人员划伤或密封件早期磨损。

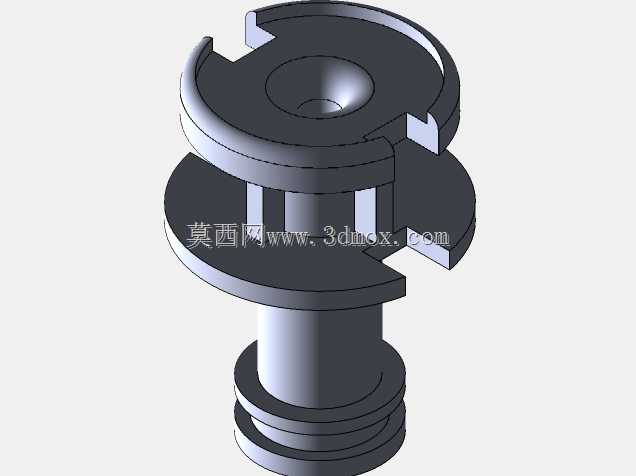

在安装边界方面，该阀体的外径、总长以及槽口位置决定了它能否装入标准喷枪手柄或喷管组件。选型或建模时应重点核对筒体最大外径与手柄内孔的配合关系，确认开槽宽度、深度和周向角度是否满足卡扣行程；端部连接段的长度需保证密封件压缩量适中，过短容易渗漏，过长则会增加装配阻力。若用于改装现有清洗机喷枪，还应核对进水端接口方向、混合腔有效长度以及与喷嘴座的同轴度，避免因偏心导致射流发散或泡沫不均匀。

实际使用中，含清洗剂的流体会对内壁产生一定腐蚀和冲刷，因此结构表面应尽量连续光滑，减少积液死角。筒壁厚度需在轻量化和承压能力之间平衡，过薄会在高压水脉冲作用下产生变形，过厚则增加材料消耗并使打印周期延长。对于需要频繁更换泡沫浓度或喷幅的场合，该阀体可通过更换内部混合芯、调整吸液孔开度或配合不同喷嘴实现功能扩展，而外部连接尺寸保持不变，有利于形成模块化备件体系。

建模时应重点保证开槽与孔位的相对位置准确，筒体同轴度、端面垂直度以及槽口边缘倒角都需要明确表达。若后续转为机加工或注塑生产，还需在现有结构基础上补充拔模斜度、刀具圆角和密封槽公差，并重新评估壁厚均匀性与装配工艺。整体而言，该泡沫喷管阀结构简洁、功能集中，适合用于压力清洗机泡沫喷枪的原型验证、小批量定制以及老旧喷枪的替换改造。
